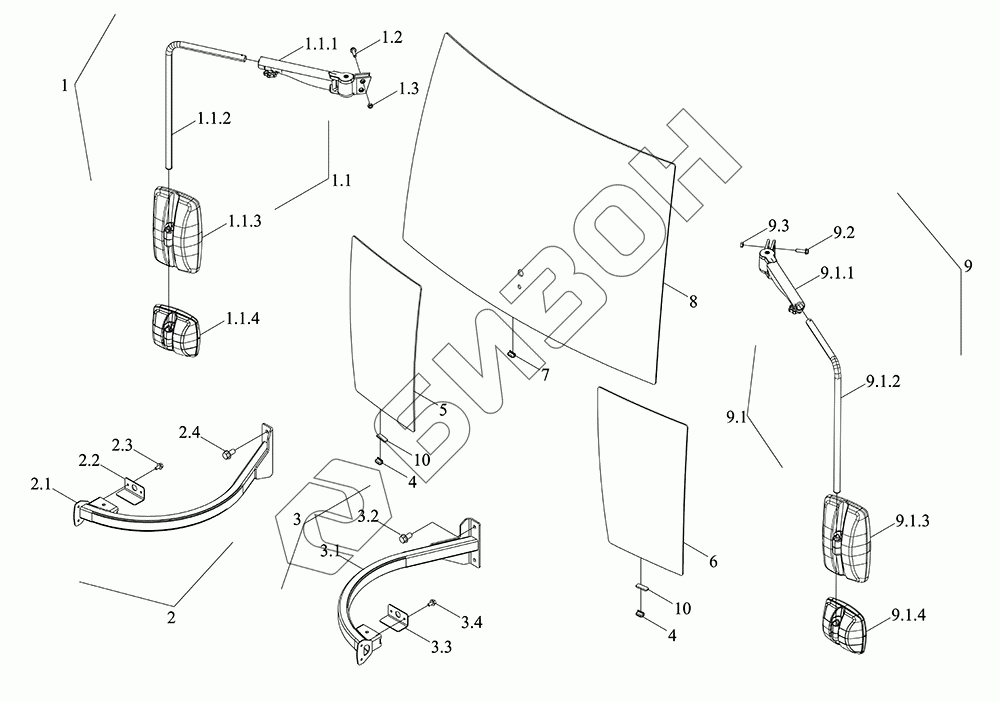

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Кабина в сборе
1
1.1
1.1.1
1.1.2
1.1.3
1.1.4
1.2
1.3
2
2.1
2.2
2.3
2.4
3
3.1
3.2
3.3
3.4
4
4
5
6
7
8
9
9.1
9.1.1
9.1.2
9.1.3
9.1.4
9.2
9.3
10
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R451140000K | TM6R451140000K | Кабина в сборе |
Загрузка ...
|
|
| TM6R451130001K | TM6R451130001K | Комплектующие кабины |
Загрузка ...
|
|
| TM6W451032100 | TM6W451032100 | Ошибка в наименовании |
Загрузка ...
|
|
| 1 | TM6W451032113 | Зеркало задней обзорности |
Загрузка ...
|
|
| 1.1 | TM6W451032117 | Зеркало задней обзорности |
Загрузка ...
|
|
| 1.1.1 | TM6W451032115 | Кронштейн |
Загрузка ...
|
|
| 1.1.2 | P5S52801147 | Трубка |
Загрузка ...
|
|
| 1.1.3 | P5S52801150 | Зеркало задней обзорности |
Загрузка ...
|
|
| 1.1.4 | P5S52801151 | Зеркало задней обзорности |
Загрузка ...
|
|
| 1.2 | GBT5789-M10X35-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 1.3 | GBT6170-M10-10-A3L | Гайка шестигранная |
Загрузка ...
|
|
| 2 | TM6W451032121 | Кронштейн |
Загрузка ...
|
|
| 2.1 | TQ1S451630030 | Кронштейн |
Загрузка ...
|
|
| 2.2 | TX2S451210015 | Плита |
Загрузка ...
|
|
| 2.3 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2.4 | GBT5789-M10X20-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TM6W451032120 | Кронштейн |
Загрузка ...
|
|
| 3.1 | TQ1S451630020 | Кронштейн |
Загрузка ...
|
|
| 3.2 | GBT5789-M10X20-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 3.3 | TX2S451210015 | Плита |
Загрузка ...
|
|
| 3.4 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 4 | TS06451011274 | Подушка |
Загрузка ...
|
|
| 5 | TM6W451032103 | Стекло |
Загрузка ...
|
|
| 6 | TM6W451032102 | Стекло |
Загрузка ...
|
|
| 7 | TS06451011269 | Подушка |
Загрузка ...
|
|
| 8 | TM6W451032101a | Стекло |
Загрузка ...
|
|
| 9 | TM6W451032112 | Зеркало задней обзорности |
Загрузка ...
|
|
| 9.1 | TM6W451032116 | Зеркало задней обзорности |
Загрузка ...
|
|
| 9.1.1 | TM6W451032114 | Кронштейн |
Загрузка ...
|
|
| 9.1.2 | P5S52801147 | Трубка |
Загрузка ...
|
|
| 9.1.3 | P5S52801150 | Зеркало задней обзорности |
Загрузка ...
|
|
| 9.1.4 | P5S52801151 | Зеркало задней обзорности |
Загрузка ...
|
|
| 9.2 | GBT5789-M10X35-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 9.3 | GBT6170-M10-10-A3L | Гайка шестигранная |
Загрузка ...
|
|
| 10 | TS04451010051 | Прокладка регулировочная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
