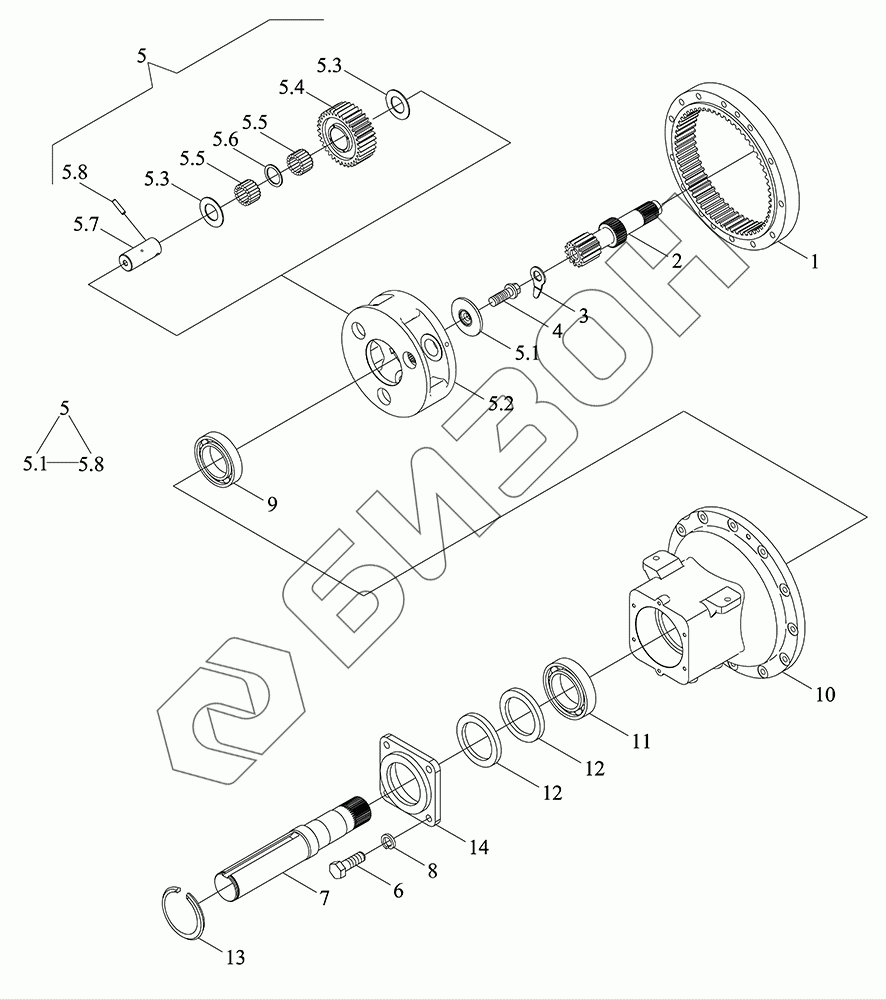

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Конечная передача(правая)
1
2
3
4
5
5.1
5.2
5.3
5.3
5.4
5.5
5.5
5.6
5.7
5.8
6
7
8
9
10
11
12
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TR2S392010000K | TR2S392010000K | Передача бортовая |
Загрузка ...
|
|
| 1 | TS08391010005 | Обод |
Загрузка ...
|
|
| 2 | TG4S392010001 | Полуось |
Загрузка ...
|
|
| 3 | TG1204.391-08a | Пластина замочная |
Загрузка ...
|
|
| 4 | TG1204.391-07a | Болт |
Загрузка ...
|
|
| 5 | TS08391010001 | Водило планетарное |
Загрузка ...
|
|
| 5.1 | TG1204.391.1-02a | Плита нажимная |
Загрузка ...
|
|
| 5.2 | TS08391010002 | Водило планетарное |
Загрузка ...
|
|
| 5.3 | TS08391010008 | Кольцо проставочное |
Загрузка ...
|
|
| 5.4 | TS08391010003 | Колесо планетарное |
Загрузка ...
|
|
| 5.5 | TS08391010010 | Игла роликовая |
Загрузка ...
|
|
| 5.6 | TS08391010009 | Кольцо проставочное |
Загрузка ...
|
|
| 5.7 | TS08391010006 | Вал |
Загрузка ...
|
|
| 5.8 | QLWZB140-12X50 | Палец |
Загрузка ...
|
|
| 6 | GBT5783-M12X40-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 7 | TG1654.391-01 | Вал приводной |
Загрузка ...
|
|
| 8 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 9 | GBT297-32220 | Подшипники конические роликовые |
Загрузка ...
|
|
| 10 | TS08391010007 | Корпус картера |
Загрузка ...
|
|
| 11 | GBT297-33221 | Подшипники конические роликовые |
Загрузка ...
|
|
| 12 | GBT9877.1-FB120X160X12D | Уплотнение |
Загрузка ...
|
|
| 13 | TG1204.391-11 | Кольцо ограничительное |
Загрузка ...
|
|
| 14 | TS08391010013 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
