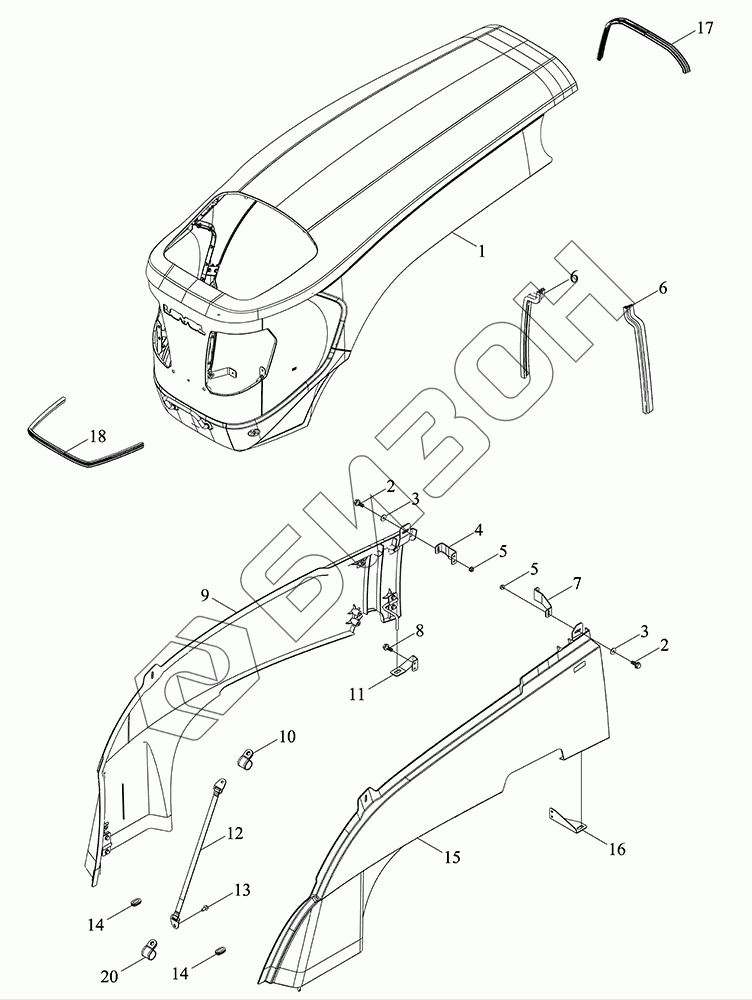

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Монтажный блок капота в сборе
1
2
2
3
3
4
5
5
6
6
7
8
9
10
11
12
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R471040000K | TM6R471040000K | Монтажный блок капота в сборе |
Загрузка ...
|
|
| 1 | TR2S471010003K | Капот в сборе |
Загрузка ...
|
|
| 2 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 4 | TG4S471010019 | Кронштейн |
Загрузка ...
|
|
| 5 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 6 | TS17471010016 | Полоса уплотнительная |
Загрузка ...
|
|
| 7 | TG4S471010017 | Кронштейн |
Загрузка ...
|
|
| 8 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 9 | TG4S471010002 | Плита боковая |
Загрузка ...
|
|
| 10 | TS06471010013 | Зажим трубный |
Загрузка ...
|
|
| 11 | TG4S471010020 | Кронштейн |
Загрузка ...
|
|
| 12 | TC05471070060 | Шнур ограничительный |
Загрузка ...
|
|
| 13 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 14 | TS17471010021 | Втулка |
Загрузка ...
|
|
| 15 | TR2S471010001K | Плита боковая |
Загрузка ...
|
|
| 16 | TM6R471040001K | Сварной кронштейн боковой панели капота |
Загрузка ...
|
|
| 17 | TS17471010014 | Лента резиновая |
Загрузка ...
|
|
| 18 | TS17471010022 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
