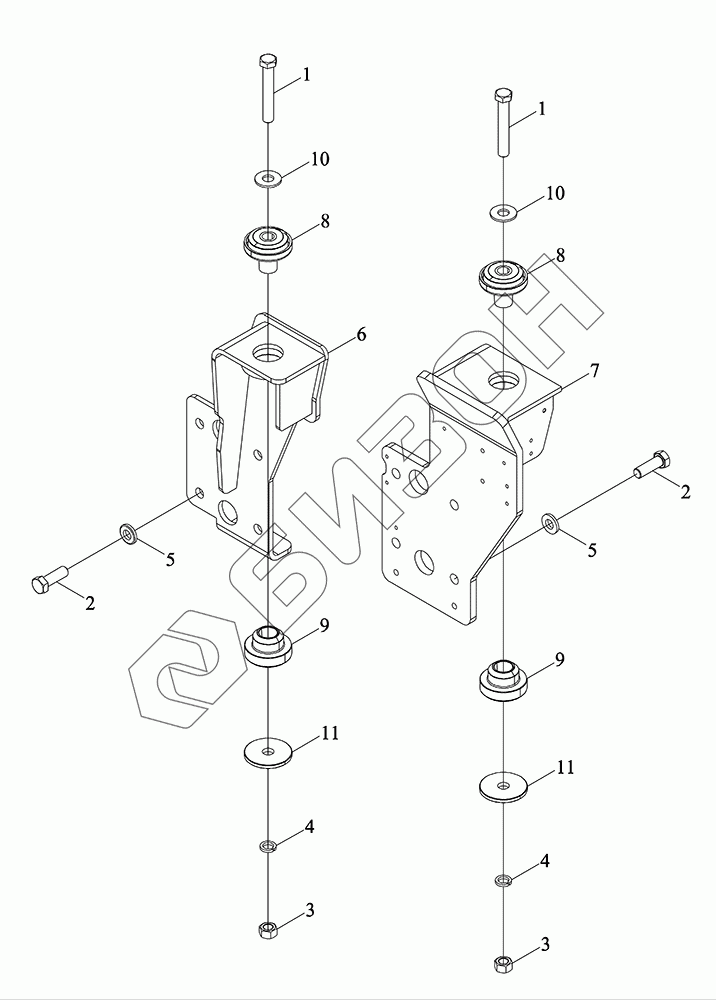

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Передний соединитель

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
3
4
4
5
5
6
7
8
8
9
9
10
10
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM6R457060000K TM6R457060000K Передний соединитель в сборе
Загрузка ...
1 GBT5782-M20X130-10.9-A9L Болт с шестигранной головкой
Загрузка ...
2 TS06457010011 Кольцо прокладочное
Загрузка ...
3 TM6W457040012 Блок буферный
Загрузка ...
4 TM6W457040013 Блок буферный
Загрузка ...
5 TX1S457040001 Кольцо ограничительное
Загрузка ...
6 GBT93-20-A3L Гровер
Загрузка ...
7 GBT6170-M20-10-A9L Гайка
Загрузка ...
8 TM6R457060001K Основание опорное
Загрузка ...
9 GBT5789-M20X60-10.9-A9L Болт
Загрузка ...
10 TM6R457010005K Основание опорное
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
