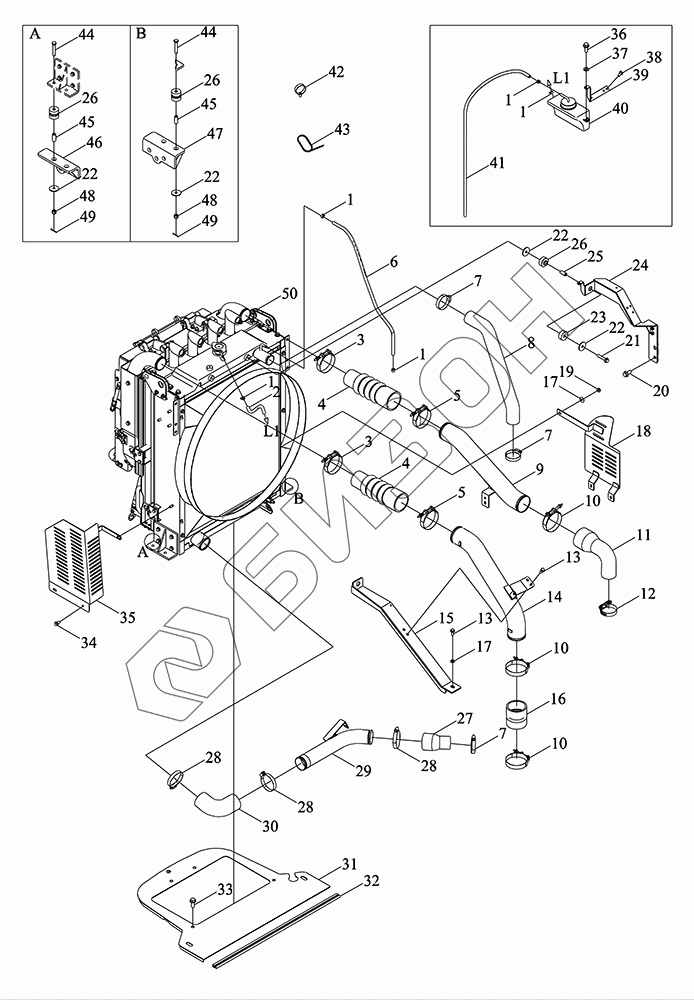

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Радиатор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
1
1
2
3
3
4
4
5
5
6
7
7
7
8
9
10
10
10
11
12
13
13
14
15
16
17
17
18
19
20
21
22
22
22
22
23
24
25
26
26
26
27
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
45
46
47
48
48
49
49
50
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM6R131030000K TM6R131030000K Клапан тормозной
Загрузка ...
1 Q673B11 Обруч стальной ленты эластичный
Загрузка ...
2 TM6R131030054K Шланг резиновый
Загрузка ...
3 SAEJ1508-SLTB54 Хомут (рым-скоба)
Загрузка ...
4 TR2P131050006 Шланг резиновый
Загрузка ...
5 SAEJ1508-SLTB74 Рым-скоба
Загрузка ...
6 TN1S131040032 Шланг резиновый
Загрузка ...
7 Q67664_ Хомут червячный
Загрузка ...
8 TM6R131030032K Труба водовыпускная
Загрузка ...
9 TM6R131030026K Труба стальная
Загрузка ...
10 SAEJ1508-SLTB78 Рым-скоба
Загрузка ...
11 TR2S110020002K Шланг резиновый
Загрузка ...
12 TD2S110090014K Хомутик
Загрузка ...
13 GBT5789-M8X20-8.8-A2L Болт с фланцем
Загрузка ...
14 TM6R131030029K Труба стальная
Загрузка ...
15 TM6R131030023K Кронштейн
Загрузка ...
16 TG4S110010003 Труба впускная
Загрузка ...
17 GBT96.1-8-A3L Шайба большая
Загрузка ...
18 TM6R131030048K Решётка защитная
Загрузка ...
19 GBT6177.1-M8-8-A2L Гайка с фланцем
Загрузка ...
20 GBT5789-M12X25-8.8-A3L Болт с фланцем
Загрузка ...
21 GBT5789-M10X50-10.9-A3L Болт с фланцем
Загрузка ...
22 FT650.13.116 Прокладка
Загрузка ...
23 TA700.131-01 Прокладки резиновые
Загрузка ...
24 TM6R131030013K Кронштейн сварной
Загрузка ...
25 TA700.131-02 Патрубок
Загрузка ...
26 TD800.131-11 Прокладки резиновые
Загрузка ...
27 TM6R131030046K Труба приемная
Загрузка ...
28 Q67676_ Хомут червячный
Загрузка ...
29 TM6R131030043K Труба приемная
Загрузка ...
30 TR2S131070090 Коллектор двигателя пускной
Загрузка ...
31 TM6R131030037K Лист прокладочный
Загрузка ...
32 BZF0063-416 Полоса уплотнительная
Загрузка ...
33 GBT5789-M12X30-8.8-A3L Болт с фланцем
Загрузка ...
34 GBT5789-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
35 TR2S131010001K Решётка защитная
Загрузка ...
36 GBT5783-M6X16-8.8-A2L Болт с шестигранной головкой
Загрузка ...
37 GBT97.1-6-A3L Шайба плоская
Загрузка ...
38 GBT5789-M6X16-8.8-A2L Болт с фланцем
Загрузка ...
39 TM6R131030036K Кронштейн
Загрузка ...
40 TB400.13C.4 Бак водяной
Загрузка ...
41 TK1300200002 Шланг резиновый
Загрузка ...
42 3203505D9-L Держатель
Загрузка ...
43 Q67405200 Лента стяжная
Загрузка ...
44 GBT31.1-M10X60-8.8-A3L Болт
Загрузка ...
45 TA700.131-02a Патрубок
Загрузка ...
46 TM6R131030007K Плита монтажная
Загрузка ...
47 TM6R131030005K Плита монтажная
Загрузка ...
48 GBT6178-M10-8-A3L Болт
Загрузка ...
49 GBT91-2.5X28-A3L Шплинт
Загрузка ...
50 TM6R131030001K Радиатор
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
