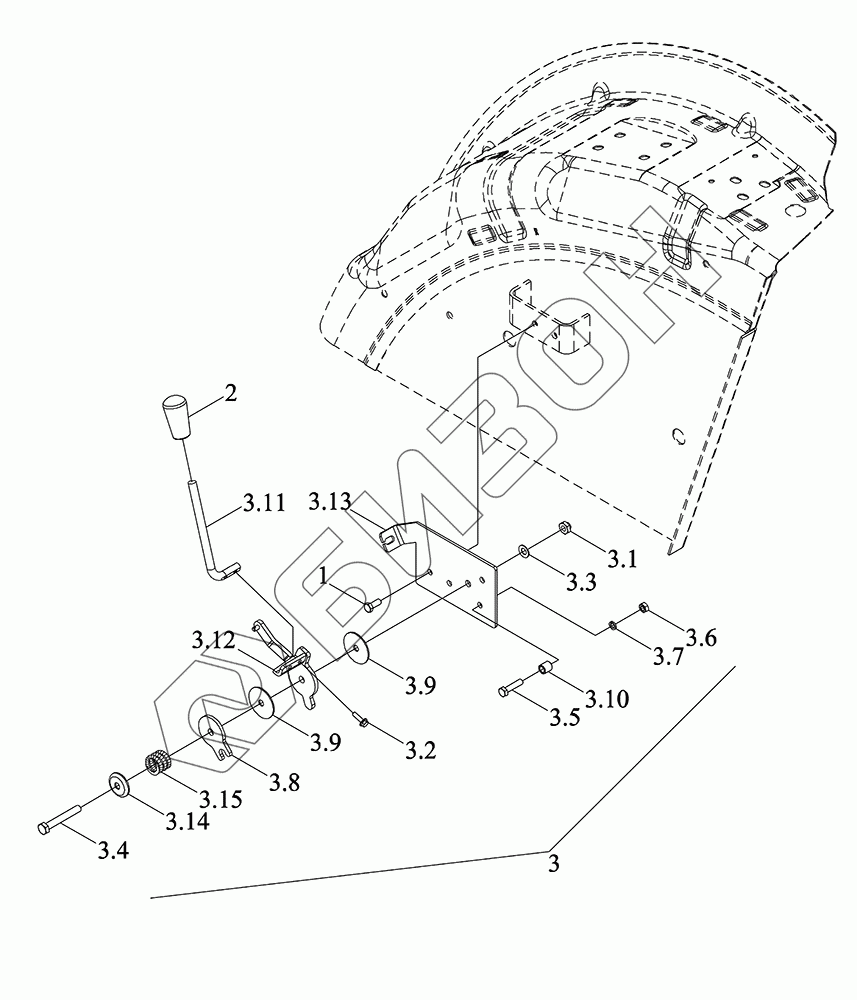

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Ручной акселератор в сборе
1
2
3
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
3.9
3.10
3.11
3.12
3.13
3.14
3.15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R201050000K | TM6R201050000K | Акселератор ручной в сборе |
Загрузка ...
|
|
| 1 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | LA754.201-01 | Рукоятка |
Загрузка ...
|
|
| 3 | TM6R201050006K | Акселератор ручной |
Загрузка ...
|
|
| 3.1 | GBT1337-M10 | Гайка |
Загрузка ...
|
|
| 3.2 | GBT16674.1-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3.3 | GBT1972-20X10.2X1.1X1.55 | Дисковые пружины |
Загрузка ...
|
|
| 3.4 | GBT5783-M10X70-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3.5 | GBT5783-M8X35-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3.6 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 3.7 | GBT93-8-A2 | Гровер |
Загрузка ...
|
|
| 3.8 | LA754.201-02 | Плита предельная |
Загрузка ...
|
|
| 3.9 | LA754.201-03 | Пластинка фрикционная |
Загрузка ...
|
|
| 3.10 | LA754.201-04 | Патрубок |
Загрузка ...
|
|
| 3.11 | TM6R201050001K | Рука коромысла |
Загрузка ...
|
|
| 3.12 | TM6R201050002K | Кронштейн |
Загрузка ...
|
|
| 3.13 | TM6R201050005K | Пластинка крепёжная |
Загрузка ...
|
|
| 3.14 | TM6R201050008K | Основание пружины |
Загрузка ...
|
|
| 3.15 | TS06201010007 | Пружина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
