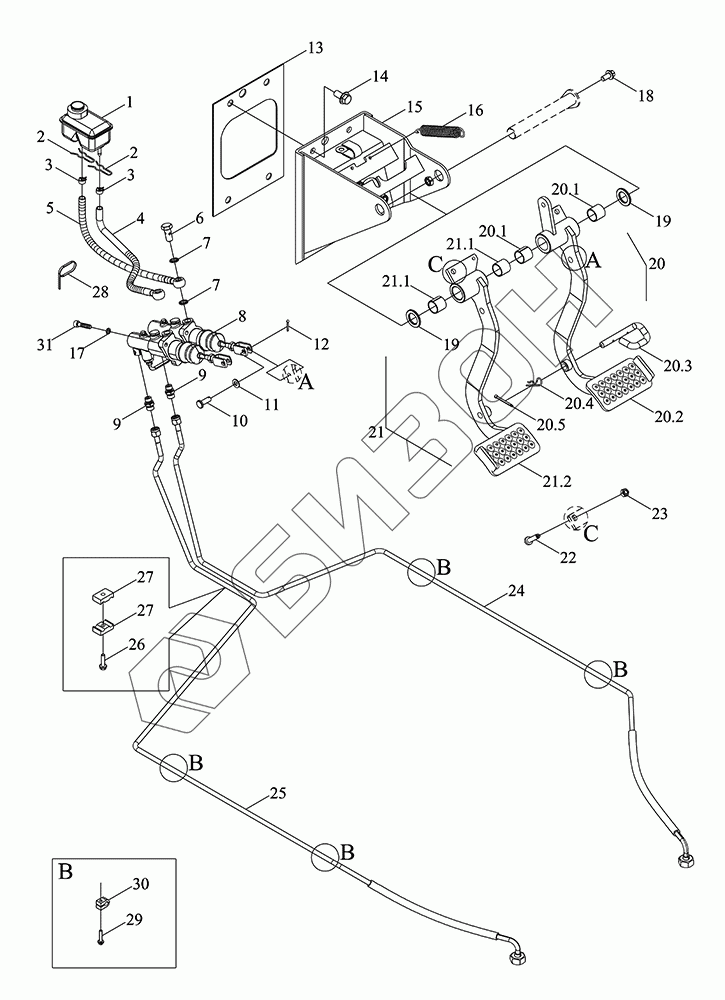

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Управление тормозами
1
2
2
3
3
4
5
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
19
20
20.1
20.1
20.2
20.3
20.4
20.5
21
21.1
21.1
21.2
22
23
24
25
26
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R433020000K | TM6R433020000K | Управление тормозами |
Загрузка ...
|
|
| 1 | BZF0107-002 | Масленка |
Загрузка ...
|
|
| 2 | TG1204.433-04 | Кольцо стопорное |
Загрузка ...
|
|
| 3 | Q673B115 | Обруч стальной ленты эластичный |
Загрузка ...
|
|
| 4 | TP4P433010027K | Трубопровод топливный |
Загрузка ...
|
|
| 5 | TR2S433090001 | Трубопровод топливный |
Загрузка ...
|
|
| 6 | FT65.50.106 | Болт полый |
Загрузка ...
|
|
| 7 | JBT982-14 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 8 | TG4S433020019 | Насос тормозной |
Загрузка ...
|
|
| 9 | GBT3733-L10A | Штуцер |
Загрузка ...
|
|
| 10 | GBT882-B10X30-A3L | Ось |
Загрузка ...
|
|
| 11 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 12 | GBT91-3.2X32-A3L | Шплинт |
Загрузка ...
|
|
| 13 | TM6R433020001K | Прокладки резиновые |
Загрузка ...
|
|
| 14 | GBT5789-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 15 | TM6R433020002K | Кронштейн |
Загрузка ...
|
|
| 16 | BZF0027.2-034 | Пружина натяжения |
Загрузка ...
|
|
| 17 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 18 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 19 | TL02433060005 | Прокладка |
Загрузка ...
|
|
| 20 | TM6R433020015K | Подножка |
Загрузка ...
|
|
| 20.1 | TD2C212010022 | Втулка |
Загрузка ...
|
|
| 20.2 | TM6R433020016K | Подножка |
Загрузка ...
|
|
| 20.3 | TM5Q433020013 | Штифт блокирующий |
Загрузка ...
|
|
| 20.4 | FT800A.43.401 | Штифт стопорный |
Загрузка ...
|
|
| 20.5 | GBT91-3.2X32-A3L | Шплинт |
Загрузка ...
|
|
| 21 | TM6R433020012K | Подножка |
Загрузка ...
|
|
| 21.1 | TD2C212010022 | Втулка |
Загрузка ...
|
|
| 21.2 | TM6R433020013K | Подножка |
Загрузка ...
|
|
| 22 | FT800.43.103 | Винт |
Загрузка ...
|
|
| 23 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 24 | TM6R433020010K | Маслопровод |
Загрузка ...
|
|
| 25 | TM6R433020008K | Маслопровод |
Загрузка ...
|
|
| 26 | GBT16674.1-M8X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 27 | BZF0031-101 | Зажим трубный |
Загрузка ...
|
|
| 28 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 29 | GBT5789-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 30 | BZF0031-301 | Зажим трубный |
Загрузка ...
|
|
| 31 | GBT70.1-M8X30-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
