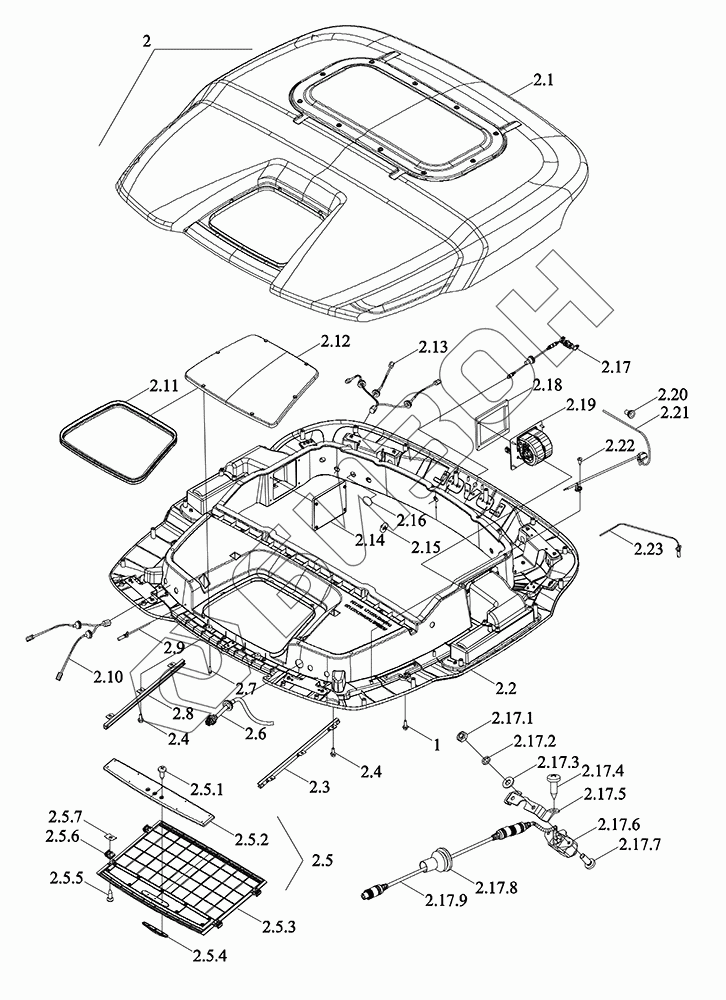

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Кабина в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2.1
2.2
2.3
2.4
2.4
2.5
2.5.1
2.5.2
2.5.3
2.5.4
2.5.5
2.5.6
2.5.7
2.6
2.7
2.8
2.9
2.10
2.11
2.12
2.13
2.14
2.15
2.16
2.17
2.17.1
2.17.2
2.17.3
2.17.4
2.17.5
2.17.6
2.17.7
2.17.8
2.17.9
2.18
2.19
2.20
2.21
2.22
2.23
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM6W451033000 TM6W451033000 Крыша в сборе
Загрузка ...
TM6R451140000K TM6R451140000K Кабина в сборе
Загрузка ...
1 GBT5789-M8X35-8.8-A2L Болт с фланцем
Загрузка ...
2 TM6W451033100 Крыша
Загрузка ...
2.1 TM6W451033110 Черепица
Загрузка ...
2.2 TM6W451033120 Накладка внутренняя верхняя
Загрузка ...
2.3 TM6W451033150 Направляющая
Загрузка ...
2.4 GBT5789-M6X16-8.8-A2L Болт с фланцем
Загрузка ...
2.5 TM6W451033140 Плита
Загрузка ...
2.5.1 GBT845-ST4.8X16 Винт головки диска с поперечным пазом
Загрузка ...
2.5.2 TM6W451033143 Крышка
Загрузка ...
2.5.3 TM6W451033141 Солнцезащитный козырек
Загрузка ...
2.5.4 TM6W451033142 Ручка
Загрузка ...
2.5.5 GBT846-ST4.2X16 Винт само-выстукивания кросс-паза потайной головки
Загрузка ...
2.5.6 TM6W451033144 Скользящий блок
Загрузка ...
2.5.7 Q39308 Гайка
Загрузка ...
2.6 TM6W486010016 Линия перехода
Загрузка ...
2.7 GBT818-M6X30-4.8-A2L Винт
Загрузка ...
2.8 TM6W451033160 Направляющая
Загрузка ...
2.9 TM6W486010006 Водопровод
Загрузка ...
2.10 TM6W486010008 Линия перехода
Загрузка ...
2.11 BZF0063-951 Полоса уплотнительная
Загрузка ...
2.12 TM6W451033130 Окно слуховое
Загрузка ...
2.13 TM6W486010009 Линия перехода
Загрузка ...
2.14 TM5Q451033101 Накладка
Загрузка ...
2.15 TM6W451033126 Заглушка
Загрузка ...
2.16 QLWZL002-45X1.0 Компенсатор
Загрузка ...
2.17 TM6W451033180 Балка верхняя
Загрузка ...
2.17.1 GBT6170-M4-8-A2L Гайка
Загрузка ...
2.17.2 GBT93-4-A3L Гровер
Загрузка ...
2.17.3 GBT97.1-4-A3L Шайба плоская
Загрузка ...
2.17.4 GBT845-ST4.8X16 Винт головки диска с поперечным пазом
Загрузка ...
2.17.5 TM6W451033181 Плита монтажная
Загрузка ...
2.17.6 BZF0077-015 Видеокамера
Загрузка ...
2.17.7 GBT818-M4X10-4.8-A2L Винт с поперечной канавкой
Загрузка ...
2.17.8 TM6W451033188 Катушка
Загрузка ...
2.17.9 TR2S487010003 Линия обратной связи
Загрузка ...
2.18 TM6W451033193 Крышка герметическая
Загрузка ...
2.19 TM6W451033190 Вентилятор
Загрузка ...
2.20 TM6W451033188 Катушка
Загрузка ...
2.21 BZF0081-004 Антенна
Загрузка ...
2.22 GBT845-ST4.8X16 Винт головки диска с поперечным пазом
Загрузка ...
2.23 TM6W486010007 Водопровод
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
