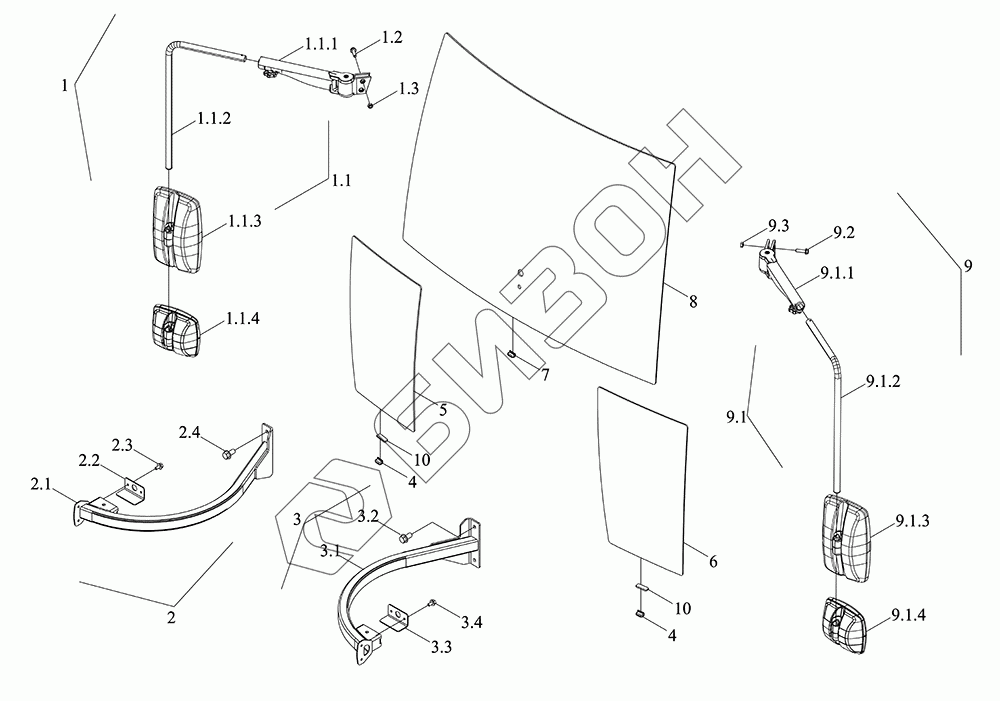

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Кабина в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.1.1
1.1.2
1.1.3
1.1.4
1.2
1.3
2
2.1
2.2
2.3
2.4
3
3.1
3.2
3.3
3.4
4
4
5
6
7
8
9
9.1
9.1.1
9.1.2
9.1.3
9.1.4
9.2
9.3
10
10
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM6R451140000K TM6R451140000K Кабина в сборе
Загрузка ...
TM6R451130001K TM6R451130001K Комплектующие кабины
Загрузка ...
TM6W451032100 TM6W451032100 Ошибка в наименовании
Загрузка ...
1 TM6W451032113 Зеркало задней обзорности
Загрузка ...
1.1 TM6W451032117 Зеркало задней обзорности
Загрузка ...
1.1.1 TM6W451032115 Кронштейн
Загрузка ...
1.1.2 P5S52801147 Трубка
Загрузка ...
1.1.3 P5S52801150 Зеркало задней обзорности
Загрузка ...
1.1.4 P5S52801151 Зеркало задней обзорности
Загрузка ...
1.2 GBT5789-M10X35-10.9-A3L Болт с фланцем
Загрузка ...
1.3 GBT6170-M10-10-A3L Гайка шестигранная
Загрузка ...
2 TM6W451032121 Кронштейн
Загрузка ...
2.1 TQ1S451630030 Кронштейн
Загрузка ...
2.2 TX2S451210015 Плита
Загрузка ...
2.3 GBT5789-M6X12-8.8-A2L Болт с фланцем
Загрузка ...
2.4 GBT5789-M10X20-10.9-A3L Болт с фланцем
Загрузка ...
3 TM6W451032120 Кронштейн
Загрузка ...
3.1 TQ1S451630020 Кронштейн
Загрузка ...
3.2 GBT5789-M10X20-10.9-A3L Болт с фланцем
Загрузка ...
3.3 TX2S451210015 Плита
Загрузка ...
3.4 GBT5789-M6X12-8.8-A2L Болт с фланцем
Загрузка ...
4 TS06451011274 Подушка
Загрузка ...
5 TM6W451032103 Стекло
Загрузка ...
6 TM6W451032102 Стекло
Загрузка ...
7 TS06451011269 Подушка
Загрузка ...
8 TM6W451032101a Стекло
Загрузка ...
9 TM6W451032112 Зеркало задней обзорности
Загрузка ...
9.1 TM6W451032116 Зеркало задней обзорности
Загрузка ...
9.1.1 TM6W451032114 Кронштейн
Загрузка ...
9.1.2 P5S52801147 Трубка
Загрузка ...
9.1.3 P5S52801150 Зеркало задней обзорности
Загрузка ...
9.1.4 P5S52801151 Зеркало задней обзорности
Загрузка ...
9.2 GBT5789-M10X35-10.9-A3L Болт с фланцем
Загрузка ...
9.3 GBT6170-M10-10-A3L Гайка шестигранная
Загрузка ...
10 TS04451010051 Прокладка регулировочная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
