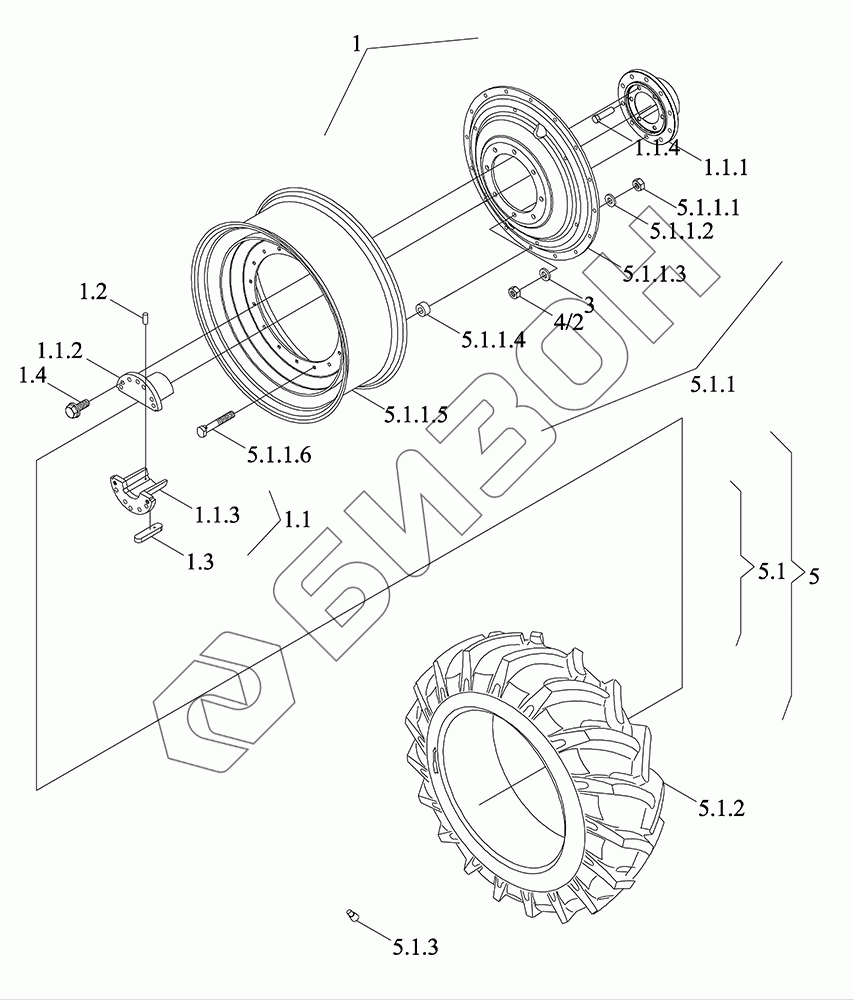

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Колесо заднее
1
1
1.1
1.1.1
1.1.2
1.1.3
1.1.4
1.2
1.3
1.4
2
3
4
5
5.1
5.1
5.1.1
5.1.1.1
5.1.1.2
5.1.1.4
5.1.1.6
5.1.1.6
5.1.2
5.1.3
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R340010000K | TM6R340010000K | Колесо заднее ведущее |
Загрузка ...
|
|
| 1 | TG1454.34B.1-08 | Ступица |
Загрузка ...
|
|
| 1 | TG1454.34B.1-09 | Ступица |
Загрузка ...
|
|
| 1.1 | TG1454.34B.1-07 | Гнездо монтажное |
Загрузка ...
|
|
| 1.1.1 | TG1454.34B.1-02b | Ступица |
Загрузка ...
|
|
| 1.1.2 | TG1454.34B.1-03b | Ступица |
Загрузка ...
|
|
| 1.1.3 | TG1454.34B.1-01b | Ступица |
Загрузка ...
|
|
| 1.1.4 | TG1454.34.6-01 | Болт |
Загрузка ...
|
|
| 1.2 | GBT119.1-8h8X22-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 1.3 | TG1454.34B.1-04 | Шпонка плоская |
Загрузка ...
|
|
| 1.4 | GBT5789-M20X70-10.9-O | Болт с фланцем |
Загрузка ...
|
|
| 2 | GBT6176-M22X1.5-LH-10-A3L | Болт |
Загрузка ...
|
|
| 3 | TG1454.34.5-02 | Шайба |
Загрузка ...
|
|
| 4 | GBT6176-M22X1.5-10-A3L | Болт |
Загрузка ...
|
|
| 5 | TM6R340010001K | Колесо заднее |
Загрузка ...
|
|
| 5.1 | TM6R340010002K | Гнездо шара |
Загрузка ...
|
|
| 5.1 | TM6R340010003K | Гнездо шара |
Загрузка ...
|
|
| 5.1.1 | TM6R340010004K | Компонент формообразующий |
Загрузка ...
|
|
| 5.1.1.1 | GBT6171-M16X1.5-10-A3L | Гайка |
Загрузка ...
|
|
| 5.1.1.2 | TG1604.32D.1-04 | Прокладка |
Загрузка ...
|
|
| 5.1.1.4 | TG1604.32D.1-02 | Колодки |
Загрузка ...
|
|
| 5.1.1.6 | TG1604.32D.1-03 | Болт |
Загрузка ...
|
|
| 5.1.2 | GBT2979-650-65R38-R-1W | Шина |
Загрузка ...
|
|
| 5.1.3 | TK3400004000 | Винтиль |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
