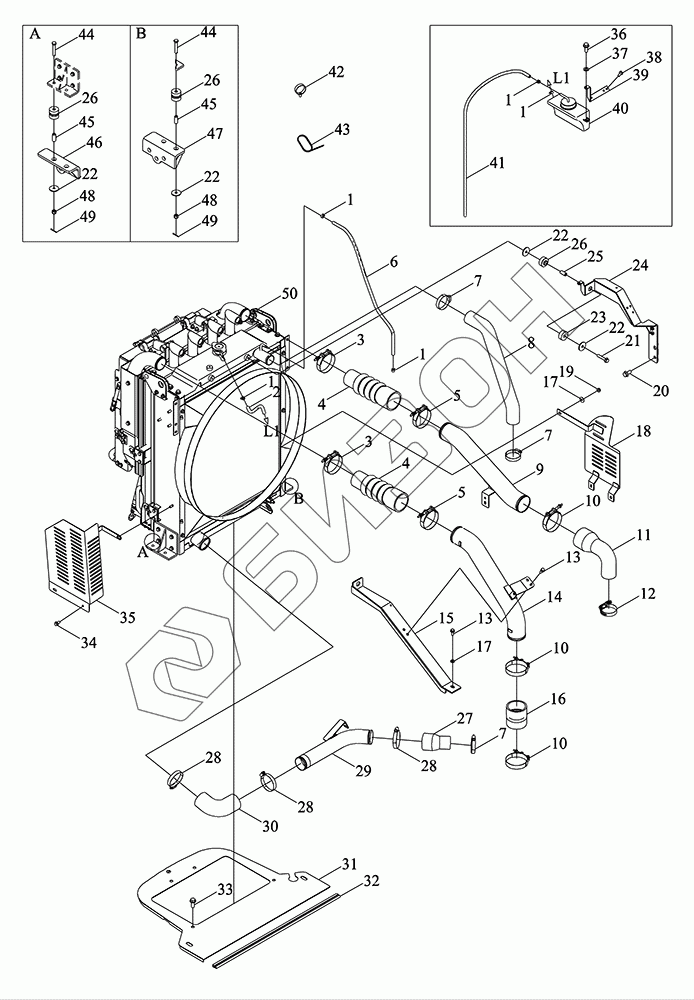

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Радиатор
1
1
1
1
1
2
3
3
4
4
5
5
6
7
7
7
8
9
10
10
10
11
12
13
13
14
15
16
17
17
18
19
20
21
22
22
22
22
23
24
25
26
26
26
27
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
45
46
47
48
48
49
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Q673B11 | Обруч стальной ленты эластичный |
Загрузка ...
|
|
| 2 | TM6R131030054K | Шланг резиновый |
Загрузка ...
|
|
| 3 | SAEJ1508-SLTB54 | Хомут (рым-скоба) |
Загрузка ...
|
|
| 4 | TR2P131050006 | Шланг резиновый |
Загрузка ...
|
|
| 5 | SAEJ1508-SLTB74 | Рым-скоба |
Загрузка ...
|
|
| 6 | TN1S131040032 | Шланг резиновый |
Загрузка ...
|
|
| 7 | Q67664_ | Хомут червячный |
Загрузка ...
|
|
| 8 | TM6R131030032K | Труба водовыпускная |
Загрузка ...
|
|
| 9 | TM6R131030026K | Труба стальная |
Загрузка ...
|
|
| 10 | SAEJ1508-SLTB78 | Рым-скоба |
Загрузка ...
|
|
| 11 | TR2S110020002K | Шланг резиновый |
Загрузка ...
|
|
| 12 | TD2S110090014K | Хомутик |
Загрузка ...
|
|
| 13 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 14 | TM6R131030029K | Труба стальная |
Загрузка ...
|
|
| 15 | TM6R131030023K | Кронштейн |
Загрузка ...
|
|
| 16 | TG4S110010003 | Труба впускная |
Загрузка ...
|
|
| 17 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 18 | TM6R131030048K | Решётка защитная |
Загрузка ...
|
|
| 19 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 20 | GBT5789-M12X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 21 | GBT5789-M10X50-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 22 | FT650.13.116 | Прокладка |
Загрузка ...
|
|
| 23 | TA700.131-01 | Прокладки резиновые |
Загрузка ...
|
|
| 24 | TM6R131030013K | Кронштейн сварной |
Загрузка ...
|
|
| 25 | TA700.131-02 | Патрубок |
Загрузка ...
|
|
| 26 | TD800.131-11 | Прокладки резиновые |
Загрузка ...
|
|
| 27 | TM6R131030046K | Труба приемная |
Загрузка ...
|
|
| 28 | Q67676_ | Хомут червячный |
Загрузка ...
|
|
| 29 | TM6R131030043K | Труба приемная |
Загрузка ...
|
|
| 30 | TR2S131070090 | Коллектор двигателя пускной |
Загрузка ...
|
|
| 31 | TM6R131030037K | Лист прокладочный |
Загрузка ...
|
|
| 32 | BZF0063-416 | Полоса уплотнительная |
Загрузка ...
|
|
| 33 | GBT5789-M12X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 34 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 35 | TR2S131010001K | Решётка защитная |
Загрузка ...
|
|
| 36 | GBT5783-M6X16-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 37 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 38 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 39 | TM6R131030036K | Кронштейн |
Загрузка ...
|
|
| 40 | TB400.13C.4 | Бак водяной |
Загрузка ...
|
|
| 41 | TK1300200002 | Шланг резиновый |
Загрузка ...
|
|
| 42 | 3203505D9-L | Держатель |
Загрузка ...
|
|
| 43 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 44 | GBT31.1-M10X60-8.8-A3L | Болт |
Загрузка ...
|
|
| 45 | TA700.131-02a | Патрубок |
Загрузка ...
|
|
| 46 | TM6R131030007K | Плита монтажная |
Загрузка ...
|
|
| 47 | TM6R131030005K | Плита монтажная |
Загрузка ...
|
|
| 48 | GBT6178-M10-8-A3L | Болт |
Загрузка ...
|
|
| 49 | GBT91-2.5X28-A3L | Шплинт |
Загрузка ...
|
|
| 50 | TM6R131030001K | Радиатор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
