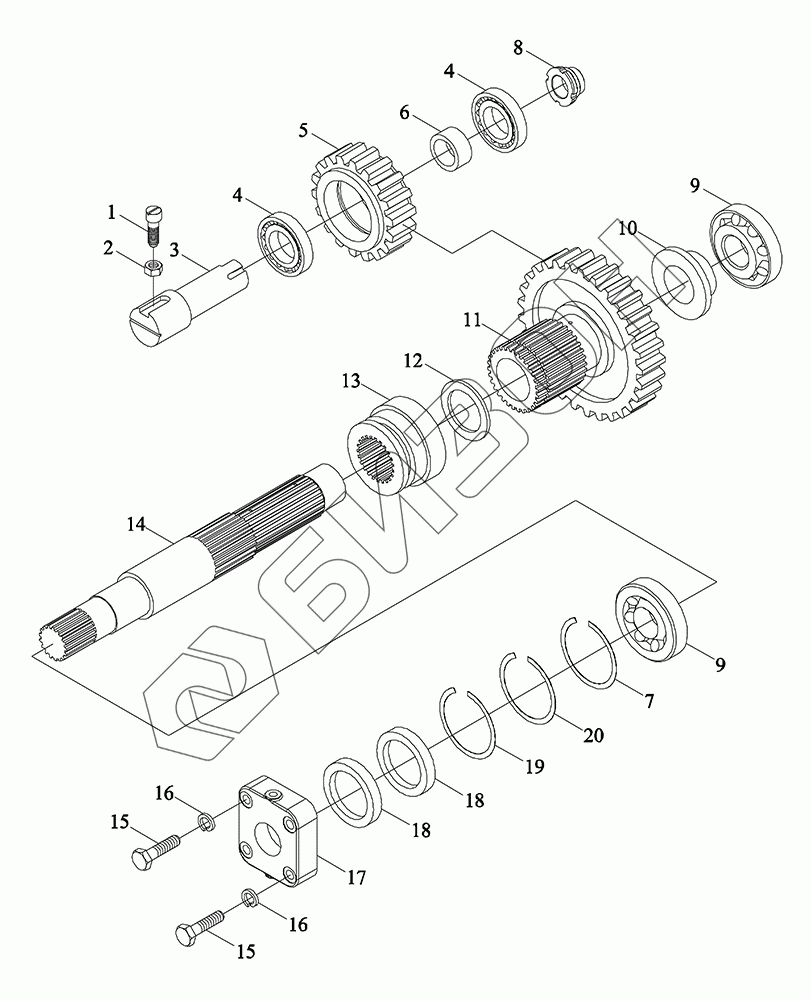

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Раздаточная коробка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
16
17
18
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
TG4S421010000 TG4S421010000 Коробка раздаточная в сборе
Загрузка ...
1 GBT75-M10X35-14H-A3L Винт
Загрузка ...
2 GBT6172.1-M10-04-A3L Гайка шестигранная тонкая
Загрузка ...
3 TG1204.42A-04 Вал паразитной шестерни
Загрузка ...
4 TG1204.42A-03 Подшипник
Загрузка ...
5 TS17421010001 Шестерня паразитная
Загрузка ...
6 TG1204.42A-05 Втулка отсечная
Загрузка ...
7 TG1204.42-04 Подушка
Загрузка ...
8 TG1204.42A-07 Болт
Загрузка ...
9 GBT297-32209 Подшипник
Загрузка ...
10 TG1204.42-09 Втулка отсечная
Загрузка ...
11 TG4S421010002 Колесо зубчатое
Загрузка ...
12 TG1204.42-07 Прокладка
Загрузка ...
13 TG1204.42-06 Кожух
Загрузка ...
14 TG1204.42C-01 Вал
Загрузка ...
15 GBT5782-M12X55-8.8-A3L Болт с шестигранной головкой
Загрузка ...
16 GBT93-12-A3L Гровер
Загрузка ...
17 TG1204.42-01 Крышка
Загрузка ...
18 GBT9877.1-FB45X65X8D Втулка уплотнительная
Загрузка ...
19 TG1204.42-02 Подушка
Загрузка ...
20 TG1204.42-03 Подушка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
