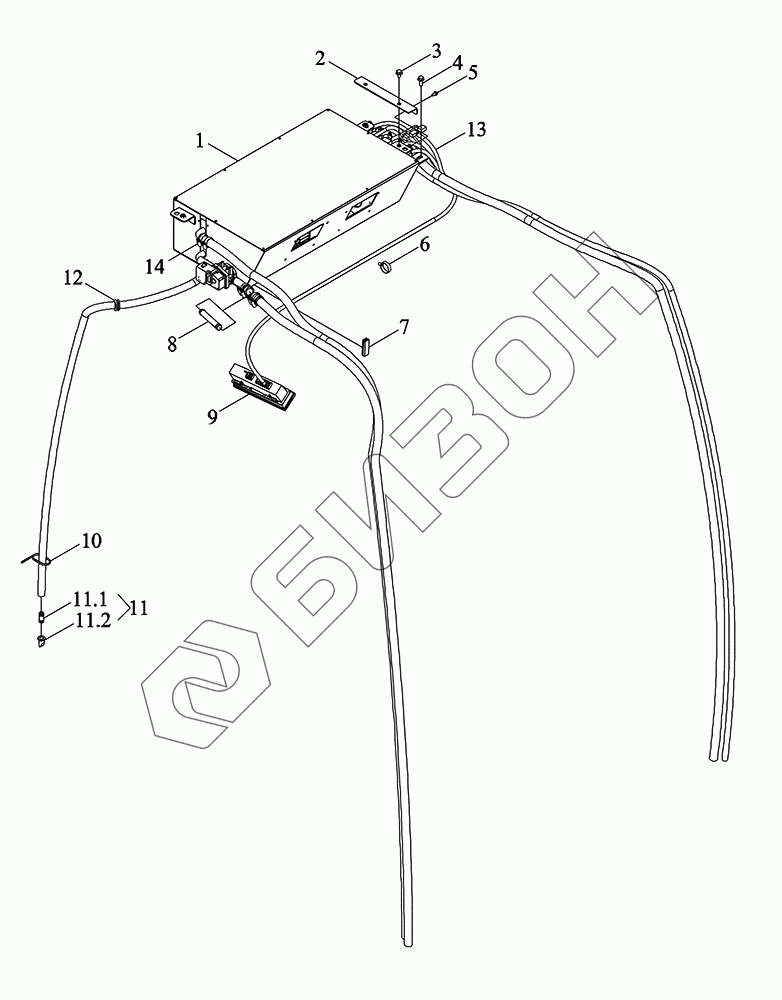

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Система кондиционирования воздуха кабины

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
11.1
11.2
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM6W811010000 TM6W811010000 Система кондиционирования воздуха в сборе кабины
Загрузка ...
1 TM6W811010002 Испаритель в сборе
Загрузка ...
2 TM6W811010004 Пластинка крепёжная
Загрузка ...
3 GBT5789-M8X12-8.8-A2L Болт с фланцем
Загрузка ...
4 GBT5789-M8X20-8.8-A2L Болт с фланцем
Загрузка ...
5 GBT5789-M5X12-8.8-A2L Болт с фланцем
Загрузка ...
6 3203505D9-L Держатель
Загрузка ...
7 BZF0062-031 Корпус насоса
Загрузка ...
8 TB3S811070005 Стык
Загрузка ...
9 TM6W811010001 Панель управления
Загрузка ...
10 Q67405200 Лента стяжная
Загрузка ...
11 TS04811080003 Клапан
Загрузка ...
11.1 TS04811080002 Труба соединительная
Загрузка ...
11.2 TS04811080001 Клапан
Загрузка ...
12 FT65.48.093 Диафрагма резиновая
Загрузка ...
13 TM6W811010003 Жгут проводов
Загрузка ...
14 Q67525 Хомут червячный
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
