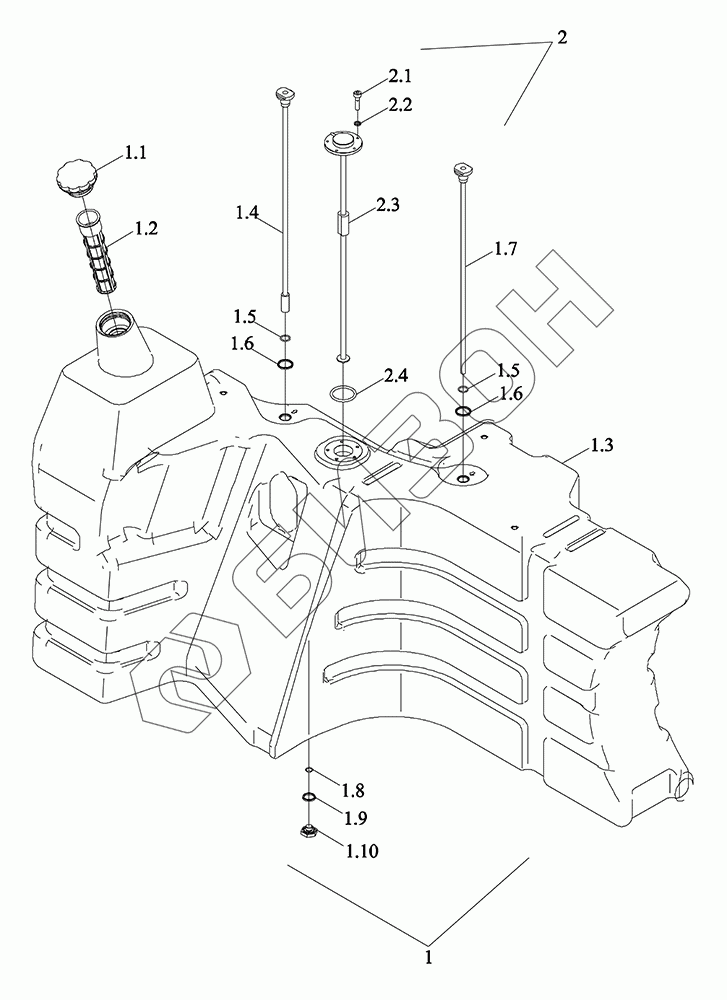

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Топливопровод
1
1.1
1.2
1.3
1.4
1.5
1.5
1.6
1.6
1.7
1.8
1.9
1.10
2
2.1
2.2
2.3
2.4
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| TM6R501080000K |
TM6R501080000K |
|
Бак топливный с кронштейном в сборе |
Загрузка ...
|
| TM6R501070001K |
TM6R501070001K |
|
Бак топливный |
Загрузка ...
|
| 1 |
TM6R501070002K |
|
Бак топливный в сборе |
Загрузка ...
|
| 1.1 |
BZF0085-002 |
|
Крышка топливного бака a71 |
Загрузка ...
|
| 1.2 |
TF1004.501.1-02 |
|
Сетка фильтровальная |
Загрузка ...
|
| 1.3 |
TM6R501070003K |
|
Корпус топливного бака |
Загрузка ...
|
| 1.4 |
TM6R501070004K |
|
Сварка всасывающей трубы |
Загрузка ...
|
| 1.5 |
TR2S501060050 |
|
Кольцо уплотнительное круглого сечения |
Загрузка ...
|
| 1.6 |
TR2S501060051 |
|
Кольцо двойное уплотнительное О-образного сечения |
Загрузка ...
|
| 1.7 |
TM6R501070006K |
|
Сварка возвратной трубы |
Загрузка ...
|
| 1.8 |
TS09580010005 |
|
Кольцо уплотнительное 13.3X2.2-M16X1.5 |
Загрузка ...
|
| 1.9 |
TH1C501100007 |
|
Кольцо двойное уплотнительное О-образного сечения |
Загрузка ...
|
| 1.10 |
TH1C501100006 |
|
Пробка сливная |
Загрузка ...
|
| 2 |
TM6R481080002K |
|
Датчик |
Загрузка ...
|
| 2.1 |
GBT70.1-M5X20-8.8-A2L |
|
Винт с цилиндрической головкой с шестигранным гнездом |
Загрузка ...
|
| 2.2 |
GBT93-5-A3L |
|
Шайба стандартная пружинная 5-A3L |
Загрузка ...
|
| 2.3 |
TM6R481080003K |
|
Датчик |
Загрузка ...
|
| 2.4 |
GBT3452.1-51.5X5.30G |
|
Кольцо резиновое уплотнительное круглого сечения для гидропневматики 51.5X5.30G |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
