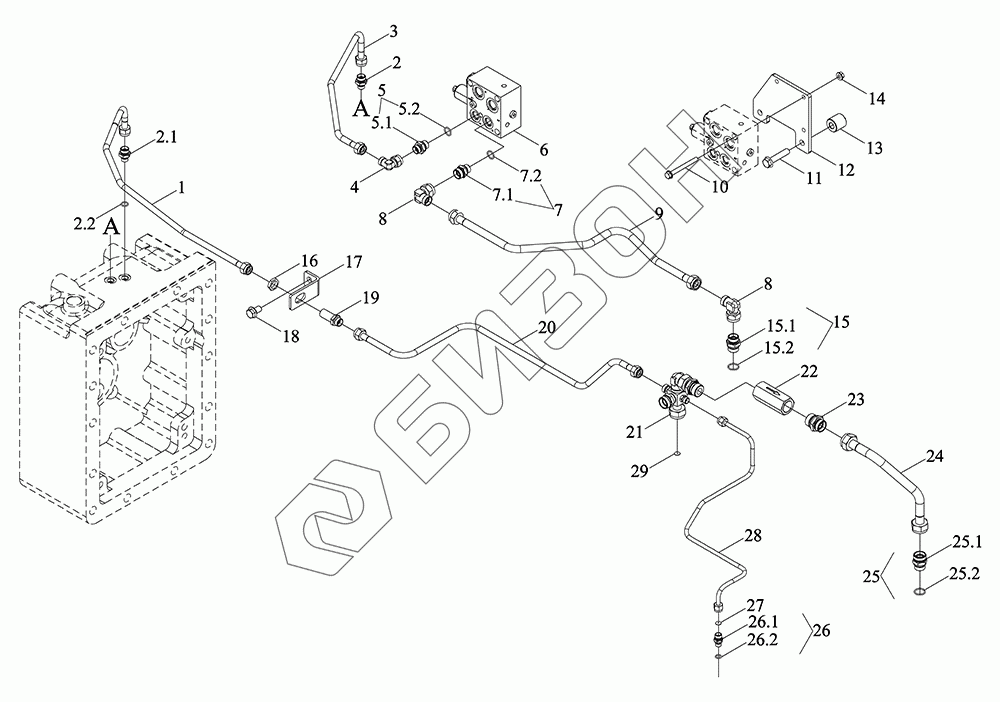

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Трубопровод
1
2
2.1
2.2
3
4
5
5.1
5.2
6
7
7.1
7.2
8
8
9
10
11
12
13
14
15
15.1
15.2
16
17
18
19
20
21
22
23
24
25
25.1
25.2
26
26.1
26.2
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R403010000K | TM6R403010000K | Трубопровод |
Загрузка ...
|
|
| 1 | TM7R403070017 | Труба стальная |
Загрузка ...
|
|
| 2 | GL04701040005 | Фитинги концевые прямые в сборе 14-18 |
Загрузка ...
|
|
| 2.1 | GL04701040006 | Фитинг концевой прямой Корпус 14-18 |
Загрузка ...
|
|
| 2.2 | TS09580010004 | Кольцо уплотнительное 11.3X2.2-M14X1.5 |
Загрузка ...
|
|
| 3 | TM7R403020005a | Труба стальная |
Загрузка ...
|
|
| 4 | GBT3754-L12 | Фитинг комбинированный угловой с коническим уплотнением L12 |
Загрузка ...
|
|
| 5 | TC04400010017 | Корпус прямого проходного соединителя M18-12 сборка |
Загрузка ...
|
|
| 5.1 | TG1654.402B-03 | Корпус прямого проходного соединителя l12-M18X1.5 |
Загрузка ...
|
|
| 5.2 | TS09580010006 | Кольцо уплотнительное 15.3X2.2-M18X1.5 |
Загрузка ...
|
|
| 6 | TR2P403030002a | Клапан электромагнитный |
Загрузка ...
|
|
| 7 | TS06582130048 | Корпус прямого проходного соединителя M18-15 в сборе |
Загрузка ...
|
|
| 7.1 | GBT3733-L15 | Штуцер прямого соединения с обжимным кольцом L15 |
Загрузка ...
|
|
| 7.2 | TS09580010006 | Кольцо уплотнительное 15.3X2.2-M18X1.5 |
Загрузка ...
|
|
| 8 | GBT3754-L15 | Фитинг комбинированный угловой с коническим уплотнением L15 |
Загрузка ...
|
|
| 9 | TM7R403020002 | Труба откачивающая |
Загрузка ...
|
|
| 10 | GBT5789-M8X80-8.8-A2L | Болт с шестигранной головкой и фланцем M8X80-8.8-A2L |
Загрузка ...
|
|
| 11 | GBT5789-M12X55-8.8-A3L | Болт |
Загрузка ...
|
|
| 12 | TM7R403020006 | Плита монтажная |
Загрузка ...
|
|
| 13 | TG4S582010050 | Патрубок |
Загрузка ...
|
|
| 14 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 15 | TS17402030058 | Корпус прямого штуцера с цанговым зажимом M22-15 сборка |
Загрузка ...
|
|
| 15.1 | TS17402010037 | Корпус прямого штуцера с обжимным кольцом M22-15 |
Загрузка ...
|
|
| 15.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 16 | GBT3763-M18X1.5 | Гайка шестигранная тонкая для штуцеров с обжимным кольцом M18X1.5 |
Загрузка ...
|
|
| 17 | TM7R403070016 | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 18 | GBT5789-M12X20-8.8-A3L | Болт с фланцем M12X20-8.8-A3L |
Загрузка ...
|
|
| 19 | GBT3748-L12 | Штуцер прямой для прохода через стену L12 |
Загрузка ...
|
|
| 20 | TM6R403010019K | Маслопровод |
Загрузка ...
|
|
| 21 | TM6R403010016K | Труба стальная |
Загрузка ...
|
|
| 22 | TK4030345000 | Клапан перепускной |
Загрузка ...
|
|
| 23 | TS08582080021 | Штуцер |
Загрузка ...
|
|
| 24 | TM6R403010017K | Труба откачивающая |
Загрузка ...
|
|
| 25 | TC02582070006 | Сборная компинация прямого соединителя M22-18 |
Загрузка ...
|
|
| 25.1 | GBT3733-L18 | Штуцер прямого соединения с обжимным кольцом L18 |
Загрузка ...
|
|
| 25.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 26 | TK4031171000 | Корпус прямого проходного соединителя l8-M12X1.5 |
Загрузка ...
|
|
| 26.1 | TK4030300600 | Корпус прямого проходного соединителя l8-M12X1.5 |
Загрузка ...
|
|
| 26.2 | TS09580010003 | Кольцо уплотнительное 9.3X2.2-M12X1.5 |
Загрузка ...
|
|
| 27 | TK4030306800 | Шайба дроссельная |
Загрузка ...
|
|
| 28 | TM6R403010004K | Трубка |
Загрузка ...
|
|
| 29 | TR3S403010010 | Заслонка дроссельная 18-2.0 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
