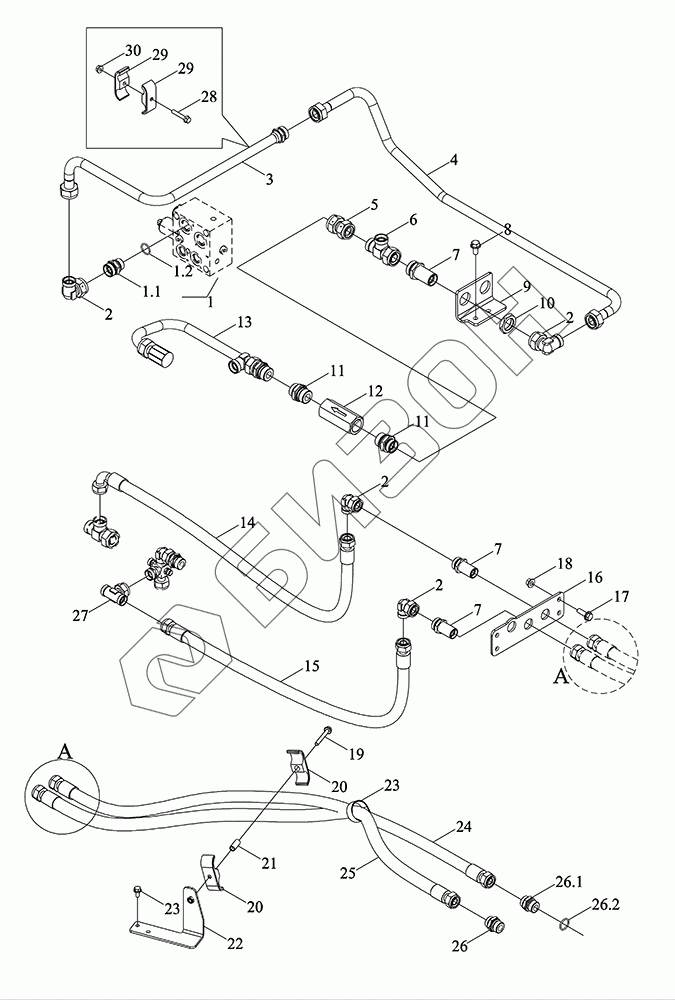

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Трубопровод
1
1.1
1.2
2
2
2
2
3
4
5
6
7
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
20
21
22
22
23
23
24
25
26
26.1
26.2
27
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R403010000K | TM6R403010000K | Трубопровод |
Загрузка ...
|
|
| 1 | TC02582070006 | Сборная компинация прямого соединителя M22-18 |
Загрузка ...
|
|
| 1.1 | GBT3733-L18 | Штуцер прямого соединения с обжимным кольцом L18 |
Загрузка ...
|
|
| 1.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 2 | GBT3754-L18 | Фитинг комбинированный угловой с коническим уплотнением L18 |
Загрузка ...
|
|
| 3 | TM6R403010014K | Маслопровод |
Загрузка ...
|
|
| 4 | TM6R403010015K | Маслопровод |
Загрузка ...
|
|
| 5 | TM7R403070051 | Штуцер проходной |
Загрузка ...
|
|
| 6 | TR3S402010008 | Стык |
Загрузка ...
|
|
| 7 | GBT3748-L18 | Кольцо стопорное |
Загрузка ...
|
|
| 8 | GBT5789-M8X16-10.9-A2L | Болт шестигранный фланцевый M8X16-10.9-A2L |
Загрузка ...
|
|
| 9 | TM6R403010020K | Кронштейн трубопровода |
Загрузка ...
|
|
| 10 | GBT3763-M26X1.5 | Гайки тонкие шестигранные для трубных фитингов M26X1.5 |
Загрузка ...
|
|
| 11 | TS08582080021 | Штуцер |
Загрузка ...
|
|
| 12 | TK4030345000 | Клапан перепускной |
Загрузка ...
|
|
| 13 | TM6R403010018K | Труба стальная |
Загрузка ...
|
|
| 14 | TM6R403010005K | Шланг резиновый |
Загрузка ...
|
|
| 15 | TM6R403010006K | Шланг резиновый |
Загрузка ...
|
|
| 16 | TM6R403010007K | Кронштейн |
Загрузка ...
|
|
| 17 | GBT5789-M10X30-8.8-A3L | Болт с шестигранной головкой и фланцем M10X30-8.8-A3L |
Загрузка ...
|
|
| 18 | GBT6177.1-M10-8-A3L | Гайка с фланцем M10-8-A3L |
Загрузка ...
|
|
| 19 | GBT5789-M8X60-8.8-A2L | Болт шестигранный фланцевый M8X60-8.8-A2L |
Загрузка ...
|
|
| 20 | TM6R403010025K | Прокладка |
Загрузка ...
|
|
| 21 | TM6R403010028K | Втулка резиновая |
Загрузка ...
|
|
| 22 | GBT5789-M8X16-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-8.8-A2L |
Загрузка ...
|
|
| 22 | TM6R403010024K | Кронштейн |
Загрузка ...
|
|
| 23 | TD924.582-01 | Зажимы для труб |
Загрузка ...
|
|
| 24 | TM6R403010023K | Шланг |
Загрузка ...
|
|
| 25 | TM6R403010022K | Труба отвода масла |
Загрузка ...
|
|
| 26 | TS17402030033 | Штуцер прямого соединения с обжимным кольцом M27X2-18 |
Загрузка ...
|
|
| 26.1 | TS17402030034 | Штуцер с обжимным кольцом прямой M27X2-18 |
Загрузка ...
|
|
| 26.2 | TS09580010009 | Кольцо уплотнительное 23.6X2.9-M27X2 |
Загрузка ...
|
|
| 27 | GBT3755-L18 | Тройник комбинированный с коническим уплотнением L18 |
Загрузка ...
|
|
| 28 | GBT5789-M8X45-8.8-A2L | Болт с шестигранной головкой и фланцем M8X45-8.8-A2L |
Загрузка ...
|
|
| 29 | TC03581210013 | Прокладка |
Загрузка ...
|
|
| 30 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
