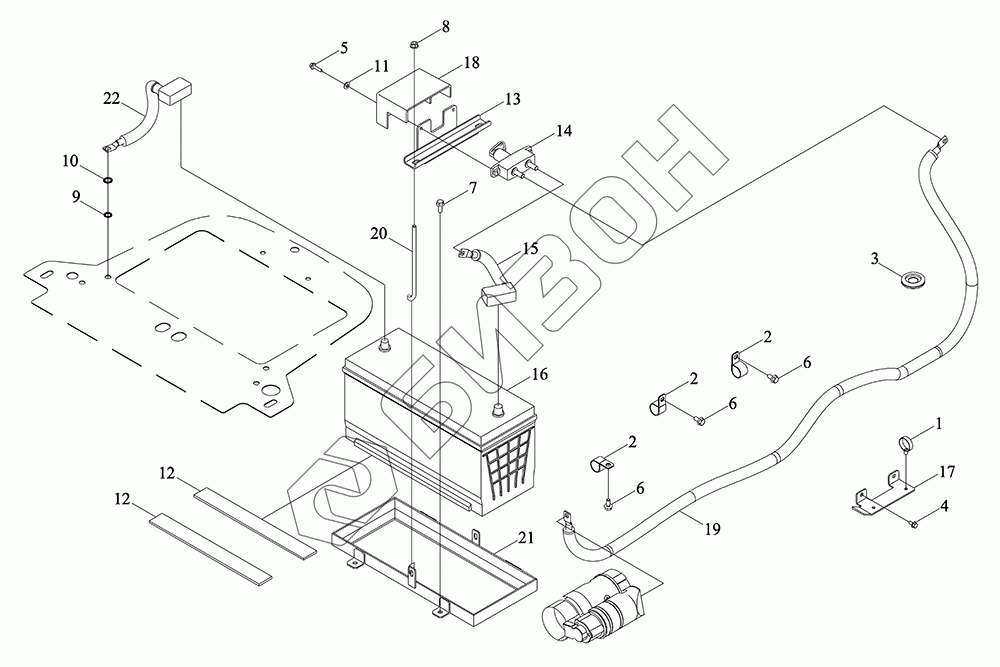

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Установка аккумуляторов в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
2
3
4
5
6
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM6R485020000K TM6R485020000K Установка аккумуляторов в сборе
Загрузка ...
1 3203505D9-L Держатель
Загрузка ...
2 BZF0032.1-004 Скоба зажимная
Загрузка ...
3 BZF0053-026 Катушка
Загрузка ...
4 GBT5789-M6X12-8.8-A2L Болт с фланцем
Загрузка ...
5 GBT5789-M6X25-8.8-A2L Болт с фланцем
Загрузка ...
6 GBT5789-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
7 GBT5789-M8X20-8.8-A2L Болт с фланцем
Загрузка ...
8 GBT6177.1-M8-8-A2L Гайка с фланцем
Загрузка ...
9 GBT862.2-10-A3L Кольцо прокладочное
Загрузка ...
10 GBT862.2-12-A3L Кольцо прокладочное
Загрузка ...
11 GBT97.1-8-A3L Шайба плоская
Загрузка ...
12 TB450.485.1 Подушка
Загрузка ...
13 TC03485080002 Плита нажимная
Загрузка ...
14 TC03485080003 Выключатель
Загрузка ...
15 TC05485090008 Линия питания
Загрузка ...
16 TF1204.485A.1 Аккумулятор
Загрузка ...
17 TM6R485020001K Кронштейн
Загрузка ...
18 TQ1S485010004 Крышка защитная
Загрузка ...
19 TR2S485010005K Линия питания
Загрузка ...
20 TS08485010004K Тяга рычага
Загрузка ...
21 TS17485010001 Подпорка
Загрузка ...
22 TS17485020002 Перемычка АКБ
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
