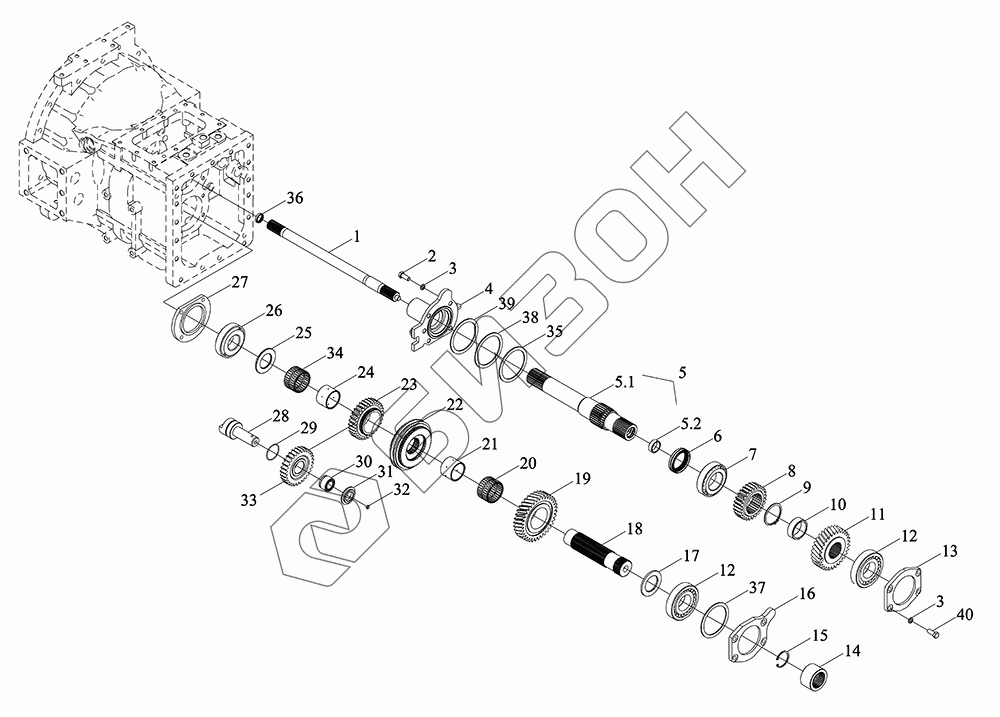

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Механизм управления
1
2
3
3
4
5
5.1
5.2
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R376010000K | TM6R376010000K | Механизм управления |
Загрузка ...
|
|
| 1 | TR3S374020011 | Вал |
Загрузка ...
|
|
| 2 | GBT5783-M12X30-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 4 | TM6R376010001K | Крышка нажимная |
Загрузка ...
|
|
| 5 | TR3S374020002 | Узел первого вала |
Загрузка ...
|
|
| 5.1 | TR3S374020003 | Вал входной |
Загрузка ...
|
|
| 5.2 | TG4S372010019 | Втулка |
Загрузка ...
|
|
| 6 | GBT9877.1-FB60X80X8F | Уплотнения манжетные для вращающихся валов с внутренней обмоткой |
Загрузка ...
|
|
| 7 | GBT297-32212 | Подшипники конические роликовые |
Загрузка ...
|
|
| 8 | TM6R376010002K | Колесо зубчатое |
Загрузка ...
|
|
| 9 | GBT894.1-70 | Кольцо стопорное |
Загрузка ...
|
|
| 10 | TG4S372010015 | Втулка |
Загрузка ...
|
|
| 11 | TM6R376010003K | Колесо зубчатое |
Загрузка ...
|
|
| 12 | GBT297-30311 | Подшипники конические роликовые |
Загрузка ...
|
|
| 13 | TR2P372010001 | Крышка подшипника |
Загрузка ...
|
|
| 14 | TR2P376010012 | Шлицевая втулка вторичного вала |
Загрузка ...
|
|
| 15 | GBT893.1-52 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 16 | TR3S374010006 | Крышка подшипника |
Загрузка ...
|
|
| 17 | TG1204.372-16 | Вал центральный |
Загрузка ...
|
|
| 18 | TR3S374010007 | Вал |
Загрузка ...
|
|
| 19 | TM6R376010004K | Колесо зубчатое |
Загрузка ...
|
|
| 20 | TS17372020025 | Подшипники игольчатые роликовые K63X73X45ZW |
Загрузка ...
|
|
| 21 | TG1654.372-12 | Втулка |
Загрузка ...
|
|
| 22 | TG3S372010001 | Синхронизатор |
Загрузка ...
|
|
| 23 | TM6R376010006K | Колесо зубчатое |
Загрузка ...
|
|
| 24 | TG1654.372-05 | Втулка |
Загрузка ...
|
|
| 25 | TS08372010020 | Прокладки шестерен переднего хода |
Загрузка ...
|
|
| 26 | GBT297-30310 | Подшипники конические роликовые |
Загрузка ...
|
|
| 27 | TR3S374010013 | Крышка подшипника |
Загрузка ...
|
|
| 28 | TR3S374010010 | Вал |
Загрузка ...
|
|
| 29 | GBT3452.1-50.0X2.65G | Кольцо уплотнительное |
Загрузка ...
|
|
| 30 | TR2P376020031 | Игла роликовая |
Загрузка ...
|
|
| 31 | TR3S374010012 | Втулка отсечная |
Загрузка ...
|
|
| 32 | Q72212 | Пробка колокольная |
Загрузка ...
|
|
| 33 | TM6R376010005K | Шестерня паразитная |
Загрузка ...
|
|
| 34 | QLWZB120-K63X73X42ZW | Подшипники игольчатые роликовые |
Загрузка ...
|
|
| 35 | TS08372010028 | Прокладка регулировочная |
Загрузка ...
|
|
| 36 | TG4S372010016 | Сальник входного вала |
Загрузка ...
|
|
| 37 | FT700.38.153 | Подушка |
Загрузка ...
|
|
| 38 | TS08372010029 | Прокладка регулировочная |
Загрузка ...
|
|
| 39 | TS08372010030 | Прокладка регулировочная |
Загрузка ...
|
|
| 40 | GBT5783-M12X30-10.9-O | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
