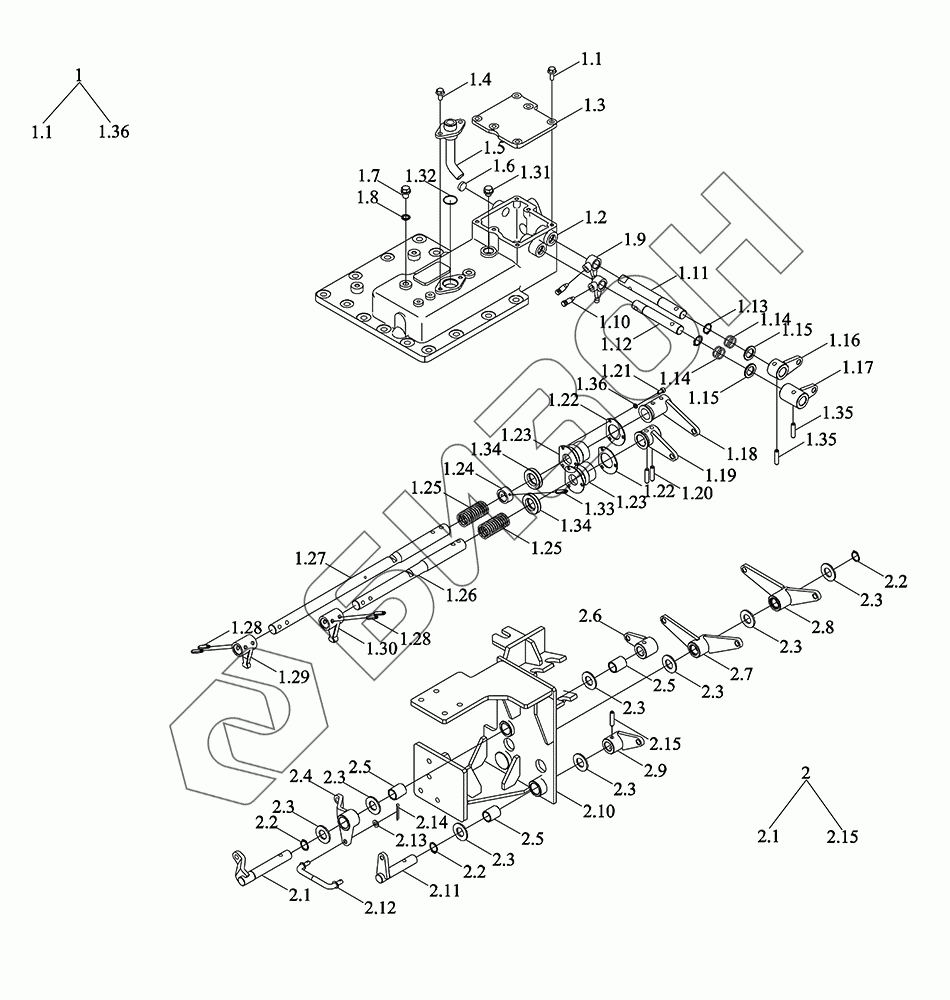

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Механизм управления КПП в сборе

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.12

1.13

1.14

1.15

1.16

1.17

1.18

1.19

1.20

1.21

1.22

1.23

1.24

1.25

1.26

1.27

1.28

1.29

1.30

1.31

1.32

1.33

1.34

1.35

1.36

2.1

2.2

2.3

2.4

2.5

2.6

2.7

2.8

2.9

2.10

2.11

2.12

2.13

2.14

2.15

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM6R373010000K	TM6R373010000K	Механизм управления КПП в сборе	Загрузка ...
1	TM6R373010010K	Крышка управляющяя	Загрузка ...
1.1	GBT5789-M8X20-10.9-A2L	Болт с фланцем	Загрузка ...
1.2	TM6R373010011K	Крышка управляющяя	Загрузка ...
1.3	TM6R373010012K	Крышка верхняя	Загрузка ...
1.4	GBT5789-M8X16-8.8-A2L	Болт с фланцем	Загрузка ...
1.5	TM6R373010013K	Маслопровод	Загрузка ...
1.6	Q72220	Пробка коническая	Загрузка ...
1.7	FT300.43.154	Пробка резьбовая	Загрузка ...
1.8	JBT982-12	Шайба комбинированная уплотнительная	Загрузка ...
1.9	TV2C373010005	Гнездо подводкового блока	Загрузка ...
1.10	FT800.37.194	Винт установочный	Загрузка ...
1.11	TM6R373010077K	Вал селектора дополнительной коробки передачи	Загрузка ...
1.12	TM6R373010076K	Валик выбора передач механизма управления главной коробкой передач	Загрузка ...
1.13	GBT894.1-20	Кольца стопорные для валов	Загрузка ...
1.14	GBT3452.1-20.0X2.65G	Кольцо уплотнительное резиновое для гидропневматики	Загрузка ...
1.15	TL02433060005	Прокладка	Загрузка ...
1.16	TM6R373010020K	Элемент коромысла селектора дополнительной коробки передачи	Загрузка ...
1.17	TM6R373010017K	Сварка коромысла выбора передач главной коробки передач	Загрузка ...
1.18	TM6R373010026K	Элемент коромысла дополнительной коробки передачи	Загрузка ...
1.19	TM6R373010023K	Сварка коромысла переключения передач главной коробки передач	Загрузка ...
1.20	GBT879.1-8X35-A3L	Штырь эластичный цилиндрический	Загрузка ...
1.21	GBT70.1-M6X12-8.8-A2L	Винт	Загрузка ...
1.22	TM6W373010025	Скоба ограничительная	Загрузка ...
1.23	TM6W373010068	Втулка уплотнительная	Загрузка ...
1.24	FT800A.37.314	Втулка	Загрузка ...
1.25	BZF0027.1-016	Пружина сжатия 28 x 94,1 x 3 x 10	Загрузка ...
1.26	TM6R373010015K	Рукоятка передачи	Загрузка ...
1.27	TM6R373010016K	Рукоятка передачи	Загрузка ...
1.28	QLWZB140-8X32	Палец	Загрузка ...
1.29	TG4S373020024	Поводок	Загрузка ...
1.30	TG1204.383A.1-01	Поводок	Загрузка ...
1.31	GBT2878.4-M22-PLEH-A3L-NBR	Ввёртыш	Загрузка ...
1.32	GBT3452.1-26.5X2.65G	Кольцо уплотнительное резиновое для гидропневматики	Загрузка ...
1.33	QLWZB140-5X32	Палец	Загрузка ...
1.34	GBT9877.1-FB25X40X7D	Манжета	Загрузка ...
1.35	GBT879.3-8X40	Штифты прочные гибкие цилиндрические	Загрузка ...
1.36	GBT93-6-A2L	Шайба стандартная пружинная	Загрузка ...
2	TM6R373010030K	Основание кронштейна	Загрузка ...
2.1	TM6R373010064K	Заглушка вала	Загрузка ...
2.2	GBT894.1-20-A3L	Кольцо стопорное	Загрузка ...
2.3	BZF0001-038	Кольцо прокладочное 21-40-3	Загрузка ...
2.4	TM6R373010072K	Рычаг качающийся	Загрузка ...
2.5	FT250.36.103	Втулка	Загрузка ...
2.6	TM6R373010050K	Рычаг качающийся	Загрузка ...
2.7	TM6R373010093K	Рычаг качающийся	Загрузка ...
2.8	TM6R373010094K	Рычаг качающийся	Загрузка ...
2.9	TM6R373010053K	Рычаг качающийся	Загрузка ...
2.10	TM6R373010031K	Кронштейн	Загрузка ...
2.11	TM6R373010089K	Вал центральный	Загрузка ...
2.12	TM6R373010071K	Рычаг переключения выбора передач главной коробки передач	Загрузка ...
2.13	GBT97.1-8	Кольцо прокладочное	Загрузка ...
2.14	GBT91-3.2X32-A3L	Шплинт	Загрузка ...
2.15	GBT879.3-8X40	Штифты прочные гибкие цилиндрические	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
