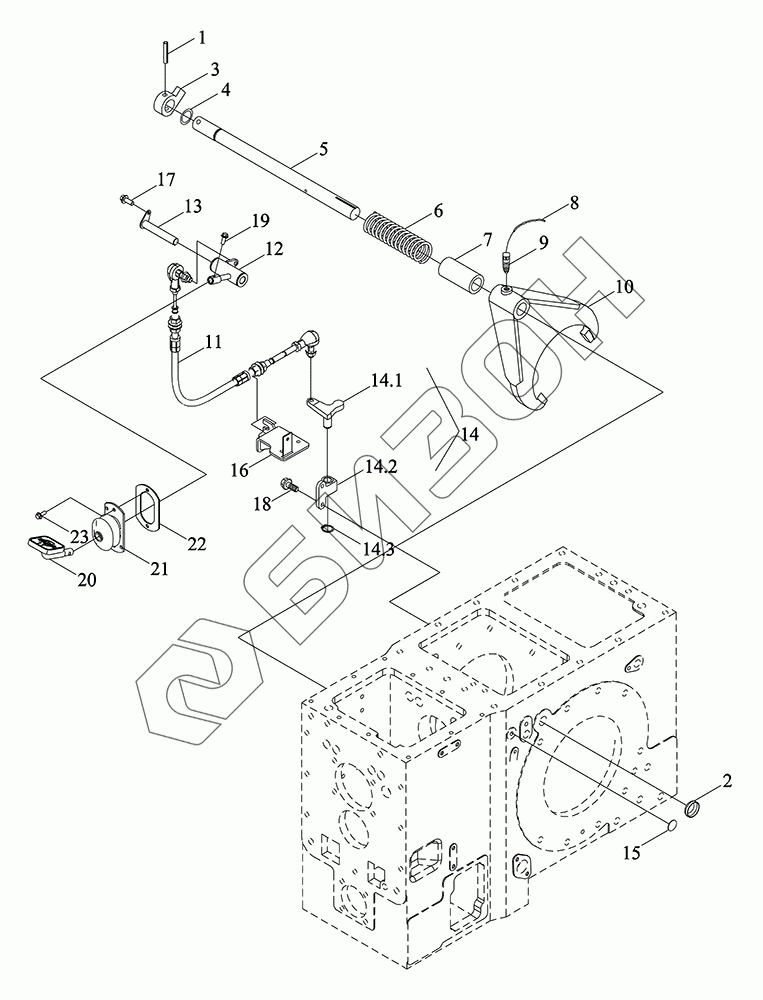

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Механизм управления задним мостом
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14.1
14.2
14.3
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R383010000K | TM6R383010000K | Механизм управления задним мостом в сборе |
Загрузка ...
|
|
| 1 | QLWZB140-8X40 | Палец |
Загрузка ...
|
|
| 2 | TG1204.383A-07 | Пробка коническая |
Загрузка ...
|
|
| 3 | TG1204.383-08 | Втулка |
Загрузка ...
|
|
| 4 | GBT3452.1-20.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 5 | TG1204.383-02 | Вал |
Загрузка ...
|
|
| 6 | BZF0027.1-023 | Пружина сжатия 321454,514 |
Загрузка ...
|
|
| 7 | TG1204.383-03 | Втулка отсечная |
Загрузка ...
|
|
| 8 | TA800.212B-02 | Проволока стальная низкоуглеродистая СЗ-1,4 |
Загрузка ...
|
|
| 9 | FT800.37.194 | Винт установочный |
Загрузка ...
|
|
| 10 | TG1204.383-01 | Вилка отводная |
Загрузка ...
|
|
| 11 | TM6W383020001 | Вал гибкий |
Загрузка ...
|
|
| 12 | TR2P383030001 | Втулка поворотная |
Загрузка ...
|
|
| 13 | TB3S383010018 | Вал |
Загрузка ...
|
|
| 14 | TM6W383020014 | Узел вильчатого валика блокировки дифференциала |
Загрузка ...
|
|
| 14.1 | TM6W383020004 | Блок подводковый |
Загрузка ...
|
|
| 14.2 | TG1204.383-09 | Кронштейн опорный |
Загрузка ...
|
|
| 14.3 | GBT894.1-20 | Кольца стопорные для валов |
Загрузка ...
|
|
| 15 | Q72214 | Пробка коническая |
Загрузка ...
|
|
| 16 | TM6W383020003 | Кронштейн сварной |
Загрузка ...
|
|
| 17 | GBT16674.1-M8X20-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 18 | GBT16674.1-M10X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 19 | GBT16674.1-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 20 | TM6W383020015 | Подножка |
Загрузка ...
|
|
| 21 | TC03382040009a | Втулка уплотнительная |
Загрузка ...
|
|
| 22 | TC03382010023 | Плита нажимная |
Загрузка ...
|
|
| 23 | GBT16674.1-M6X16-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
