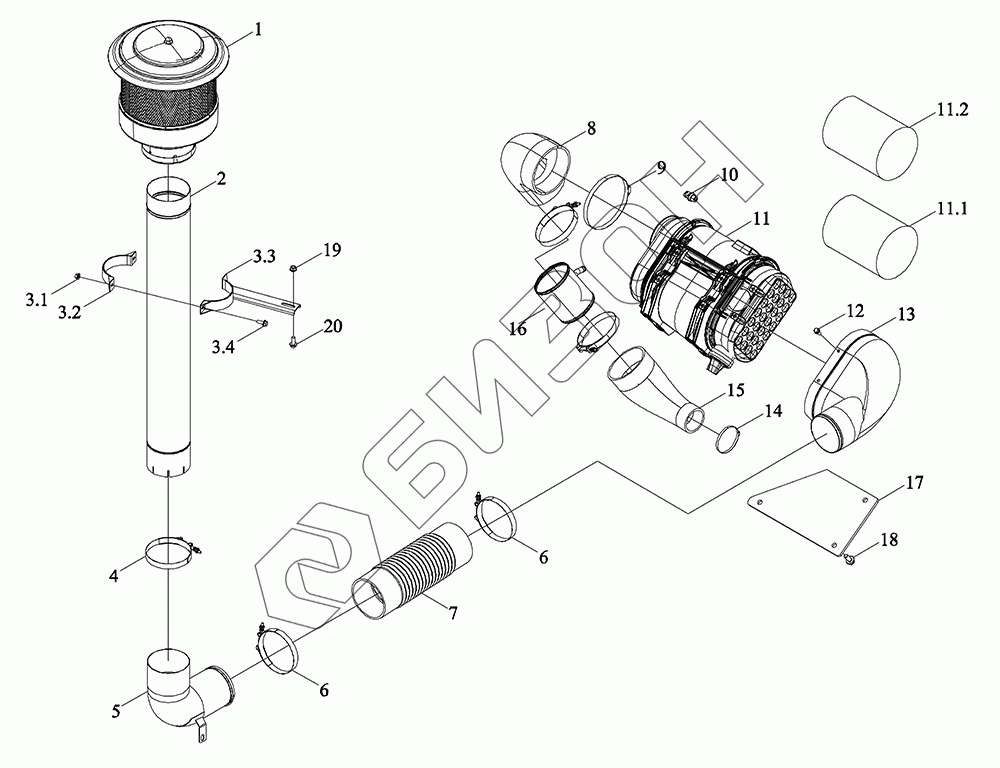

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Приточная система
1
2
3
3.1
3.2
3.3
3.4
4
5
6
6
7
8
9
10
11
11.1
11.2
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R110010000K | TM6R110010000K | Система приточная |
Загрузка ...
|
|
| 1 | TG4S110010018 | Фильтр воздуха предварительный |
Загрузка ...
|
|
| 2 | TR2P110010012 | Труба стальная |
Загрузка ...
|
|
| 3 | TM6W110040004 | Зажим трубный |
Загрузка ...
|
|
| 3.1 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 3.2 | TG1204.11K.3.2 | Зажим трубный |
Загрузка ...
|
|
| 3.3 | TM6W110040012 | Зажим трубный |
Загрузка ...
|
|
| 3.4 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 4 | SAEJ1508-SLTB136 | Хомут |
Загрузка ...
|
|
| 5 | TC05110210003a | Труба |
Загрузка ...
|
|
| 6 | SAEJ1508-SLTB142 | Хомут |
Загрузка ...
|
|
| 7 | TD2S110010020 | Шланг резиновый |
Загрузка ...
|
|
| 8 | TK1100301300 | Шланг резиновый |
Загрузка ...
|
|
| 9 | Q676178 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 10 | TR3S110030018 | Указатель |
Загрузка ...
|
|
| 11 | TG1204.11H.1K | Фильтр воздушный в сборе |
Загрузка ...
|
|
| 11.1 | TG1204.11H.1.1K | Фильтроэлемент |
Загрузка ...
|
|
| 11.2 | TG1204.11H.1.2K | Фильтроэлемент |
Загрузка ...
|
|
| 12 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 13 | TC05110210008a | Крышка воздушного фильтра |
Загрузка ...
|
|
| 14 | SAEJ1508-SLTB70 | Хомут |
Загрузка ...
|
|
| 15 | TR2S110020001K | Шланг воздухозаборника нагнетателя |
Загрузка ...
|
|
| 16 | TR2S110040010K | Труба |
Загрузка ...
|
|
| 17 | TG4S110010011 | Кронштейн |
Загрузка ...
|
|
| 18 | GBT5789-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 19 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 20 | GBT5789-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
