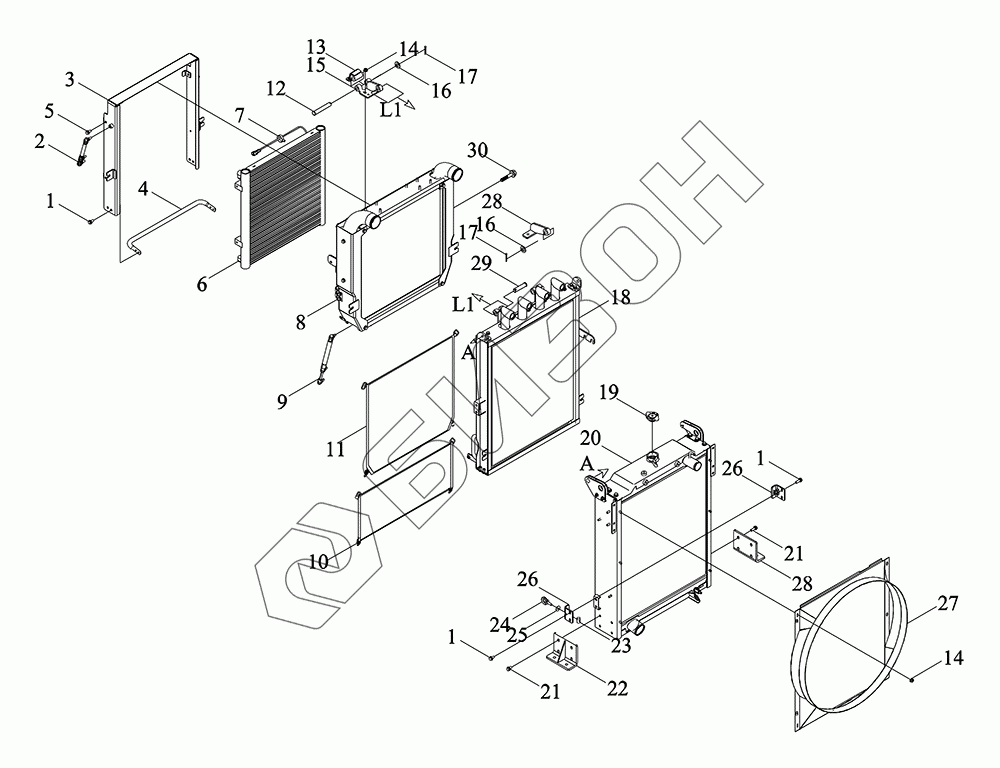

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Радиатор 2
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
17
18
19
20
21
21
22
23
24
25
26
26
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R131030001K | TM6R131030001K | Радиатор |
Загрузка ...
|
|
| TM6R131030000K | TM6R131030000K | Клапан тормозной |
Загрузка ...
|
|
| 1 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | BZF0102-031 | Пневматическая пружина |
Загрузка ...
|
|
| 3 | TM6R131030055K | Рама конденсатора |
Загрузка ...
|
|
| 4 | TR2S131070100 | Рукоятка |
Загрузка ...
|
|
| 5 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TR2S131070107a | Корпус оправки |
Загрузка ...
|
|
| 7 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 8 | TM6R131030002K | Охлодитель промежуточный |
Загрузка ...
|
|
| 9 | BZF0102-039 | Пневматическая пружина |
Загрузка ...
|
|
| 10 | TR2S131070112 | Сетка пылеотбрасывательная |
Загрузка ...
|
|
| 11 | TR2S131070111 | Сетка пылеотбрасывательная |
Загрузка ...
|
|
| 12 | GBT882-B16X100-A3L | Ось штыря |
Загрузка ...
|
|
| 13 | TM6W131010047 | Кронштейн сварной |
Загрузка ...
|
|
| 14 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 15 | TM6R131030010K | Петля сиденья |
Загрузка ...
|
|
| 16 | GBT97.1-16-A3L | Шайба плоская |
Загрузка ...
|
|
| 17 | GBT91-4X32-A3L | Шплинт |
Загрузка ...
|
|
| 18 | TM6R131030003K | Радиатор масляный |
Загрузка ...
|
|
| 19 | BZF0084-006 | Крышка радиатора 0,7 |
Загрузка ...
|
|
| 20 | TM6R131030009K | Радиатор |
Загрузка ...
|
|
| 21 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 22 | TM6R131030019K | Плита монтажная |
Загрузка ...
|
|
| 23 | TR2S131070078 | Ось штыря |
Загрузка ...
|
|
| 24 | TR2P131050007 | винт |
Загрузка ...
|
|
| 25 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 26 | TR2S131070081 | Кронштейн |
Загрузка ...
|
|
| 27 | TM6R131030021K | Дефлектор |
Загрузка ...
|
|
| 28 | TM6R131030017K | Плита монтажная |
Загрузка ...
|
|
| 29 | TR2S131070083 | Ось штыря |
Загрузка ...
|
|
| 30 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
