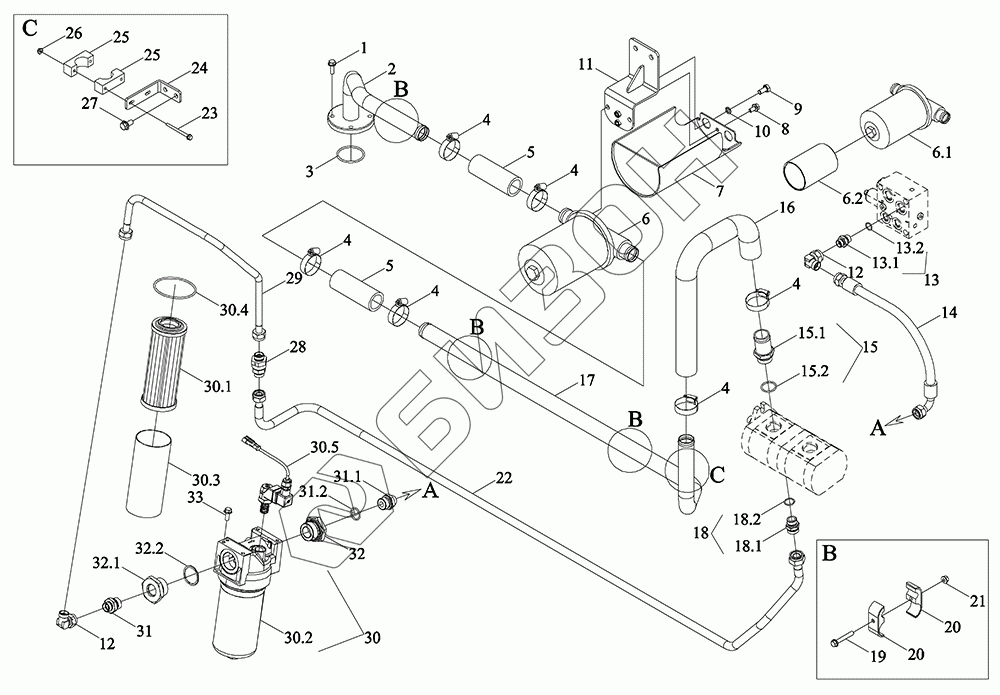

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Трубопровод 3
1
2
3
4
4
4
4
4
4
5
5
6
6.1
6.2
7
8
9
10
11
12
12
13
13.1
13.2
14
15
15.1
15.2
16
17
18
18.1
18.2
19
20
20
21
22
23
24
25
25
26
27
28
29
30
30.1
30.2
30.3
30.4
30.5
31
31.1
31.2
32
32.1
32.2
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R403010000K | TM6R403010000K | Трубопровод |
Загрузка ...
|
|
| 1 | GBT5789-M8X25-8.8-A2L | Болт шестигранный фланцевый M8X25-8.8-A2L |
Загрузка ...
|
|
| 2 | TM6R403010001K | Труба стальная |
Загрузка ...
|
|
| 3 | GBT3452.1-56.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 4 | Q67650 | Хомут шланга B-типа |
Загрузка ...
|
|
| 5 | TG4S402010006 | Шланг всасывания масла |
Загрузка ...
|
|
| 6 | TS06581120002 | Фильтр масляный |
Загрузка ...
|
|
| 6.1 | TS06581120003 | Гнездо фильтроэлемента |
Загрузка ...
|
|
| 6.2 | TS06581120004 | Фильтроэлемент |
Загрузка ...
|
|
| 7 | TM6R403010010K | Кожух защитный масляного фильтра |
Загрузка ...
|
|
| 8 | GBT5789-M8X16-8.8-A2L | Болт шестигранный фланцевый M8X16-8.8-A2L |
Загрузка ...
|
|
| 9 | GBT5783-M10X20-8.8-A3L | Болт с шестигранной головкой M10X20-8.8-A3L |
Загрузка ...
|
|
| 10 | GBT93-10-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 11 | TM6R403010009K | Кронштейн |
Загрузка ...
|
|
| 12 | GBT3754-L15 | Штуцер соединительный |
Загрузка ...
|
|
| 13 | TS17402030058 | Штуцер соединительный |
Загрузка ...
|
|
| 13.1 | TS17402010037 | Штуцер переходной M22-15 |
Загрузка ...
|
|
| 13.2 | TS09580010008 | Кольцо O-образное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 14 | TM6R403010013K | Труба отвода масла |
Загрузка ...
|
|
| 15 | TS06581110009 | Штуцер соединительный |
Загрузка ...
|
|
| 15.1 | TS06581110010 | Штуцер |
Загрузка ...
|
|
| 15.2 | TS09580010011 | Кольцо O-образное 29.6X2.9-M33X2 |
Загрузка ...
|
|
| 16 | TG4S402010045 | Шланг всасывания масла |
Загрузка ...
|
|
| 17 | TM6R403010003K | Труба всасывания масла стальная |
Загрузка ...
|
|
| 18 | TC02582070006 | Сборная компинация прямого соединителя M22-18 |
Загрузка ...
|
|
| 18.1 | GBT3733-L18 | Деталь прямая переходная с зажимным кольцом |
Загрузка ...
|
|
| 18.2 | TS09580010008 | Кольцо O-образное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 19 | GBT5789-M8X55-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 20 | TS06402290031 | Прокладка |
Загрузка ...
|
|
| 21 | GBT6177.1-M8-8-A2L | Гайка с фланцем M8-8-A2L |
Загрузка ...
|
|
| 22 | TM6R403010011aK | Труба отвода масла |
Загрузка ...
|
|
| 23 | GBT5789-M6X70-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 24 | TM6R403010008aK | Кронштейн |
Загрузка ...
|
|
| 25 | TH02582020004 | Зажим трубный с одним отверстием-35 |
Загрузка ...
|
|
| 26 | GBT6177.1-M6-8-A2L | Гайка с фланцем M6-8-A2L |
Загрузка ...
|
|
| 27 | GBT5789-M10X20-8.8-A3L | Болт шестигранный фланцевый M10X20-8.8-A3L |
Загрузка ...
|
|
| 28 | TF4F403010052K | Клапан обратный L15/0,5 бар |
Загрузка ...
|
|
| 29 | TM6R403010012aK | Маслопровод |
Загрузка ...
|
|
| 30 | TN2P403010057 | Фильтр для среднего давления 240 |
Загрузка ...
|
|
| 30.1 | TN2P403010062 | Картридж 240 |
Загрузка ...
|
|
| 30.2 | TN2P403010063 | гнездо фильтроэлемента |
Загрузка ...
|
|
| 30.3 | TN2P403010064 | Ткань технологическая фильтровальная |
Загрузка ...
|
|
| 30.4 | TN2P403010065 | Кольцо уплотнительное |
Загрузка ...
|
|
| 30.5 | TP4M402010037 | Фильтр-передатчик среднего давления |
Загрузка ...
|
|
| 31 | TY1S403010024K | Фитинги концевые прямые M27X2-15 |
Загрузка ...
|
|
| 31.1 | TY1S403010023K | Фитинг трубный M27X2 с прямым концом |
Загрузка ...
|
|
| 31.2 | TS09580010009 | Кольцо O-образное 23.6X2.9-M27X2 |
Загрузка ...
|
|
| 32 | TM7N403090009 | Фитинги концевые прямые с внутренней резьбой M42-M27 |
Загрузка ...
|
|
| 32.1 | TM7N403090008 | Корпус концевого прямого фитинга с внутренней резьбой M42-M27 |
Загрузка ...
|
|
| 32.2 | GBT19674.2-M42X2E | Кольцо уплотнительное |
Загрузка ...
|
|
| 33 | GBT5789-M8X20-8.8-A2L | Болт M8X16-10.9-A2L |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
