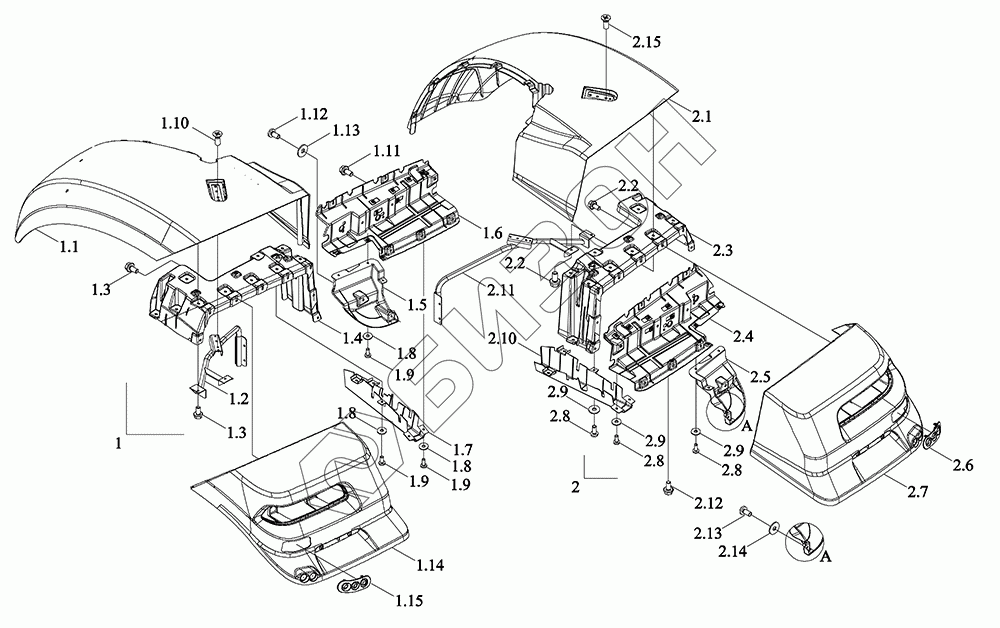

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Щиток грязевой 2
1
1.1
1.2
1.3
1.3
1.4
1.5
1.6
1.7
1.8
1.8
1.8
1.9
1.9
1.9
1.10
1.11
1.12
1.13
1.14
1.15
2
2.1
2.2
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.8
2.8
2.9
2.9
2.9
2.10
2.11
2.12
2.13
2.14
2.15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N455020000 | TM7N455020000 | Щиток грязевой |
Загрузка ...
|
|
| 1 | TM7N455021000 | Крыло |
Загрузка ...
|
|
| 1.1 | TM7N455011100 | Щиток грязевой |
Загрузка ...
|
|
| 1.2 | TM7N455011300 | Трубка упорная |
Загрузка ...
|
|
| 1.3 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 1.4 | TM7N455011700 | Лист центральный усилительный левого крыла |
Загрузка ...
|
|
| 1.5 | TM7N455011500 | Кожух - обтекатель |
Загрузка ...
|
|
| 1.6 | TM7N455011400 | Планка защитная |
Загрузка ...
|
|
| 1.7 | TM7N455011800 | Защита ремня безопасности левая |
Загрузка ...
|
|
| 1.8 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 1.9 | GBT818-M6X16-4.8-A2L | Винт с крестообразным шлицем и цилиндрической головкой |
Загрузка ...
|
|
| 1.10 | GBT819.2-M6X16-8.8-A2L | Винт с потайной головкой и поперечной канавкой |
Загрузка ...
|
|
| 1.11 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 1.12 | GBT818-M8X16-4.8-A2L | Винт с поперечной канавкой |
Загрузка ...
|
|
| 1.13 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 1.14 | TM7N455021200 | Колпак фонаря |
Загрузка ...
|
|
| 1.15 | TM7N455011600 | Плита монтажная |
Загрузка ...
|
|
| 2 | TM7N455022000 | Крыло |
Загрузка ...
|
|
| 2.1 | TM7N455012100 | Щиток грязевой |
Загрузка ...
|
|
| 2.2 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2.3 | TM7N455012700 | Пластина центральная усилительная правого крыла |
Загрузка ...
|
|
| 2.4 | TM7N455012400 | Планка защитная |
Загрузка ...
|
|
| 2.5 | TM7N455012500 | Кожух - обтекатель |
Загрузка ...
|
|
| 2.6 | TM7N455012600 | Плита монтажная |
Загрузка ...
|
|
| 2.7 | TM7N455022200 | Колпак фонаря |
Загрузка ...
|
|
| 2.8 | GBT818-M6X16-4.8-A2L | Винт с крестообразным шлицем и цилиндрической головкой |
Загрузка ...
|
|
| 2.9 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 2.10 | TM7N455012800 | Защита ремней безопасности правая |
Загрузка ...
|
|
| 2.11 | TM7N455012300 | Трубка упорная |
Загрузка ...
|
|
| 2.12 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2.13 | GBT818-M8X16-4.8-A2L | Винт с поперечной канавкой |
Загрузка ...
|
|
| 2.14 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 2.15 | GBT819.2-M6X16-8.8-A2L | Винт с потайной головкой и поперечной канавкой |
Загрузка ...
|
