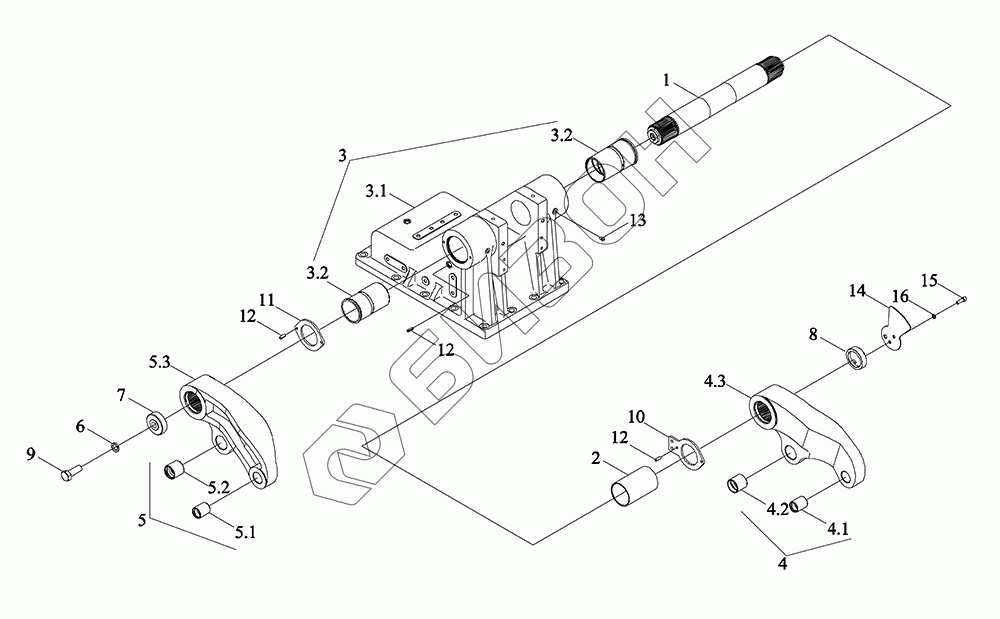

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Подъёмное устройство 2
1
2
3
3.1
3.2
3.2
4
4.1
4.2
4.3
5
5.1
5.2
5.3
6
7
8
9
10
11
12
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R551010000K | TM6R551010000K | Устройство подъёмное в сборе |
Загрузка ...
|
|
| TM7R551030001a | TM7R551030001a | Монтажный блок подъемника в сборе |
Загрузка ...
|
|
| 1 | TM7R551030002 | Вал |
Загрузка ...
|
|
| 2 | TG4S551010002 | Втулка резиновая |
Загрузка ...
|
|
| 3 | TM6W551010002 | корпус картера |
Загрузка ...
|
|
| 3.1 | TM6W551010003 | корпус картера |
Загрузка ...
|
|
| 3.2 | TG4S551010003 | Втулка вала |
Загрузка ...
|
|
| 4 | TK5510005000 | Плечо подъемное |
Загрузка ...
|
|
| 4.1 | TK5510001200 | Втулка |
Загрузка ...
|
|
| 4.2 | TK5510001100 | Втулка |
Загрузка ...
|
|
| 4.3 | TK5510001300 | Рычаг подъемный |
Загрузка ...
|
|
| 5 | TK5510004000 | Рычаг подъемный |
Загрузка ...
|
|
| 5.1 | TK5510001200 | Втулка |
Загрузка ...
|
|
| 5.2 | TK5510001100 | Втулка |
Загрузка ...
|
|
| 5.3 | TK5510000900 | Рычаг подъемный |
Загрузка ...
|
|
| 6 | GBT93-22-A3L | Гровер |
Загрузка ...
|
|
| 7 | TK5510000400 | Подшипник |
Загрузка ...
|
|
| 8 | TG4S551020013 | Щит торцовый |
Загрузка ...
|
|
| 9 | GBT5786-M22X1.5X60-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 10 | TM7R551030004 | Антифрикционная пластина |
Загрузка ...
|
|
| 11 | TM7R551030003 | Антифрикционная пластина |
Загрузка ...
|
|
| 12 | GBT879.1-8X20 | Эластичный цилиндрический штырь |
Загрузка ...
|
|
| 13 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 14 | TR3S551010004 | Предельная плита |
Загрузка ...
|
|
| 15 | GBT70.1-M10X30-8.8-A3L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 16 | GBT93-10-A3L | Гровер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
