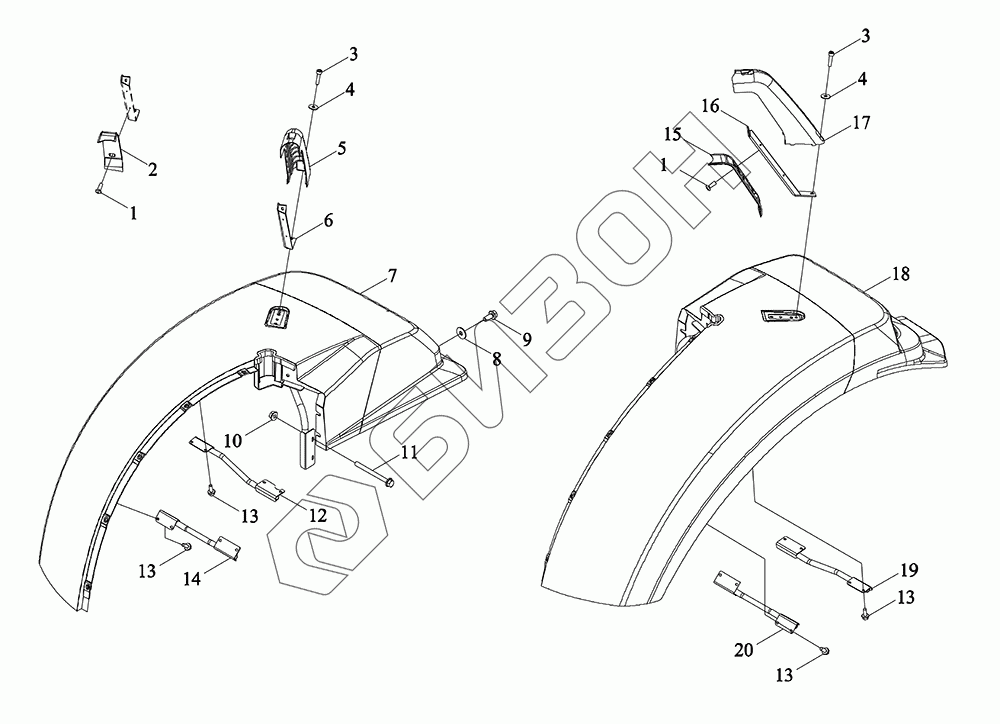

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-004K. Щиток грязевой
1
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
13
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6W455030000 | TM6W455030000 | Щиток грязевой |
Загрузка ...
|
|
| 1 | GBT818-M6X16-4.8-A2L | Винт с крестообразным шлицем и цилиндрической головкой |
Загрузка ...
|
|
| 2 | TM6W455014100 | Планка защитная |
Загрузка ...
|
|
| 3 | GBT70.1-M6X25-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 4 | GBT96.1-6-A2 | Шайба большая |
Загрузка ...
|
|
| 5 | TM6W455016000 | Кожух - обтекатель |
Загрузка ...
|
|
| 6 | TM6W455014200 | Упор |
Загрузка ...
|
|
| 7 | TM6W455032000 | Крыло |
Загрузка ...
|
|
| 8 | GBT96.1-8-A2A | Шайба большая |
Загрузка ...
|
|
| 9 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | GBT6177.1-M8-10-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 11 | GBT5789-M8X90-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 12 | TM6W455036000 | Кронштейн |
Загрузка ...
|
|
| 13 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 14 | TM6W455034000 | Кронштейн |
Загрузка ...
|
|
| 15 | TM6W455013100 | Планка защитная |
Загрузка ...
|
|
| 16 | TM6W455013200 | Упор |
Загрузка ...
|
|
| 17 | TM6W455015000 | Кожух - обтекатель |
Загрузка ...
|
|
| 18 | TM6W455031000 | Крыло |
Загрузка ...
|
|
| 19 | TM6W455035000 | Кронштейн |
Загрузка ...
|
|
| 20 | TM6W455033000 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
