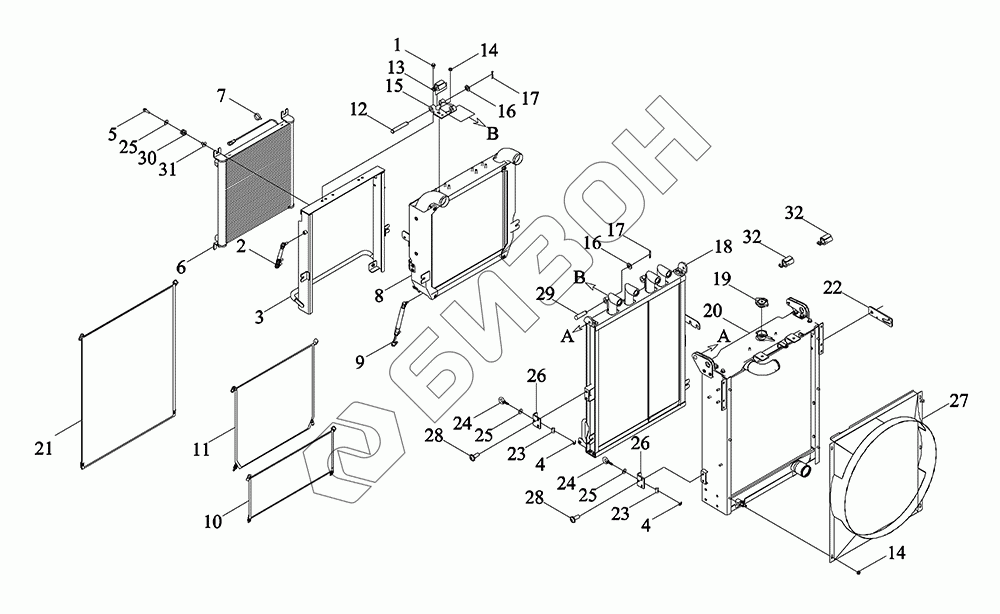

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-006K. Комплект охлаждающего пакета
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
17
18
19
20
21
22
23
23
24
24
25
25
25
26
26
27
28
28
29
30
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R131060022K | TM6R131060022K | Комплект охлаждающего пакета |
Загрузка ...
|
|
| TM6R131060000K | TM6R131060000K | Клапан тормозной |
Загрузка ...
|
|
| 1 | GBT5789-M8X16-8.8-A2L | Болт шестигранный фланцевый M8X16-8.8-A2L |
Загрузка ...
|
|
| 2 | BZF0102-031 | Пружина пневматическая |
Загрузка ...
|
|
| 3 | TM6R131070014K | Сварная рама конденсатора |
Загрузка ...
|
|
| 4 | GBT896-5-A3L | Крышка картера диффенциала |
Загрузка ...
|
|
| 5 | GBT5789-M8X30-8.8-A2L | Болт шестигранный фланцевый M8X30-8.8-A2L |
Загрузка ...
|
|
| 6 | TM6R131070015K | Корпус оправки |
Загрузка ...
|
|
| 7 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 8 | TM6R131060045K | Холодильник промежуточный |
Загрузка ...
|
|
| 9 | BZF0102-039 | Пружина пневматическая 210X75-120 |
Загрузка ...
|
|
| 10 | TM6R131090036K | Сетка пылеотбрасывательная |
Загрузка ...
|
|
| 11 | TR2S131070111 | Сетка пылеотбрасывательная |
Загрузка ...
|
|
| 12 | GBT882-B16X100-A3L | Ось штыря |
Загрузка ...
|
|
| 13 | TM6W131010047 | Кронштейн сварной |
Загрузка ...
|
|
| 14 | GBT6177.1-M8-8-A2L | Гайка с фланцем M8-8-A2L |
Загрузка ...
|
|
| 15 | TM6R131030010K | Петля сиденья |
Загрузка ...
|
|
| 16 | GBT97.1-16-A3L | Шайба плоская |
Загрузка ...
|
|
| 17 | GBT91-4X32-A3L | Шплинт |
Загрузка ...
|
|
| 18 | TM6R131060058k | Радиатор гидравлического масла |
Загрузка ...
|
|
| 19 | BZF0084-006 | Крышка радиатора 0,7 |
Загрузка ...
|
|
| 20 | TM6R131060057K | Радиатор |
Загрузка ...
|
|
| 21 | TM6R131090046K | Сетка пылеотбрасывательная |
Загрузка ...
|
|
| 22 | TM6R131100040K | Стент |
Загрузка ...
|
|
| 23 | TR2S131070078 | Ось штыря |
Загрузка ...
|
|
| 24 | TP4M131050060 | Винт |
Загрузка ...
|
|
| 25 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 26 | TR2S131070081 | Кронштейн |
Загрузка ...
|
|
| 27 | TM6R131060014K | Дефлектор |
Загрузка ...
|
|
| 28 | GBT70.4-M8X20-10.9-A2T | Винт |
Загрузка ...
|
|
| 29 | TR2S131070083 | Ось штыря |
Загрузка ...
|
|
| 30 | TM2E131160004 | Прокладки резиновые |
Загрузка ...
|
|
| 31 | TM2E131160005 | Корпус |
Загрузка ...
|
|
| 32 | TM6R131090028K | Коронштейн сварной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
