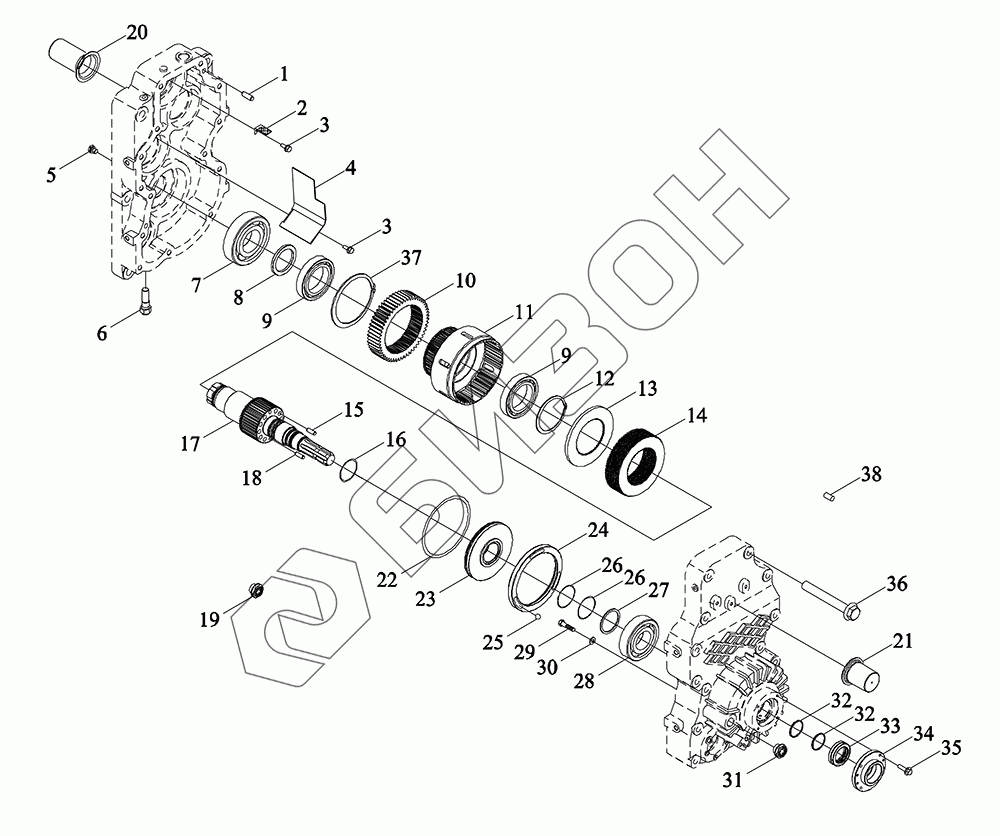

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-006K. Комплект передней сборки PTO 3
1
2
3
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R415010001K | TM6R415010001K | Комплект ПТО |
Загрузка ...
|
|
| TM6R415010000K | TM6R415010000K | Комплект передней сборки PTO |
Загрузка ...
|
|
| 1 | TP8C311020256 | Штифт цилиндрический 14м6X35 |
Загрузка ...
|
|
| 2 | TM6R415010039K | Заслонка дыхательного клапана |
Загрузка ...
|
|
| 3 | GBT5789-M5X10-8.8-A2L | Болт шестигранный фланцевый M5X10-8.8-A2L |
Загрузка ...
|
|
| 4 | TM6R415010034K | Ободок |
Загрузка ...
|
|
| 5 | GBT2878.4-M12-PLEH-A3L-NBR | Пробка резьбовая с внутренним шестигранником |
Загрузка ...
|
|
| 6 | GBT2878.4-M18-PLEH-A3L-NBR | Пробка резьбовая с внутренним шестигранником |
Загрузка ...
|
|
| 7 | GBT276-6312 | Шарикоподшипники радиальные |
Загрузка ...
|
|
| 8 | TM6R415010024K | Рукав перегородки |
Загрузка ...
|
|
| 9 | GBT276-6014 | Подшипник |
Загрузка ...
|
|
| 10 | TM6R415010009K | Шестерня ПТО пассивная |
Загрузка ...
|
|
| 11 | TM6R415010043K | Цилиндр сцепления переднего PTO |
Загрузка ...
|
|
| 12 | TF4F415020032K | Кольцо стопорное для вала-95 |
Загрузка ...
|
|
| 13 | TM6R415010021K | Плита сцепления |
Загрузка ...
|
|
| 14 | TM6R415010016K | Перегородка фрикционной накладки |
Загрузка ...
|
|
| 15 | TM6R415010040K | Пружина |
Загрузка ...
|
|
| 16 | TF4F415010033K | Кольцо О-образное-63x2.65G-FKM |
Загрузка ...
|
|
| 17 | TM6R415010045K | Вал выходной переднего PTO |
Загрузка ...
|
|
| 18 | TM6R415010042K | Комплект штифта ограничения поворота поршня |
Загрузка ...
|
|
| 19 | TC05372020034 | Пробка масляная |
Загрузка ...
|
|
| 20 | TM6R415010052K | Оболочка защитная |
Загрузка ...
|
|
| 21 | TM6R415010051K | Чехол вала защитный |
Загрузка ...
|
|
| 22 | TD3P372020038 | Прокладка О-образная 142.5x3.55G-FKM |
Загрузка ...
|
|
| 23 | TM6R415010044K | Поршень муфты переднего ПТО |
Загрузка ...
|
|
| 24 | TM6R415010033K | Диск тормозной сцепления PTO |
Загрузка ...
|
|
| 25 | GBT308-9-G100-b | Шарик стальной |
Загрузка ...
|
|
| 26 | GBT3452.1-45.0X2.65G | Кольцо уплотнительное |
Загрузка ...
|
|
| 27 | TM5X372070042 | Кольцо упорное |
Загрузка ...
|
|
| 28 | GBT276-6310 | Подшипники шариковые радиальные |
Загрузка ...
|
|
| 29 | GBT5783-M6X12-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 30 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 31 | TP2A415010038K | Масломер M24X1.5 |
Загрузка ...
|
|
| 32 | TM7N372050014 | Прокладка 50X2.25 |
Загрузка ...
|
|
| 33 | GBT9877.1-FB40X60X8D | Уплотнение внутренее |
Загрузка ...
|
|
| 34 | TF4F415020036K | Гнездо сальника |
Загрузка ...
|
|
| 35 | GBT5789-M6X16-8.8-A2L | Болт шестигранный фланцевый M6X16-8.8-A2L |
Загрузка ...
|
|
| 36 | GBT5789-M14X80-10.9-A3L | Болт |
Загрузка ...
|
|
| 37 | GBT894.1-130 | Кольцо пружинное стопорное для вала |
Загрузка ...
|
|
| 38 | TH04412020037 | Блокировка |
Загрузка ...
|
