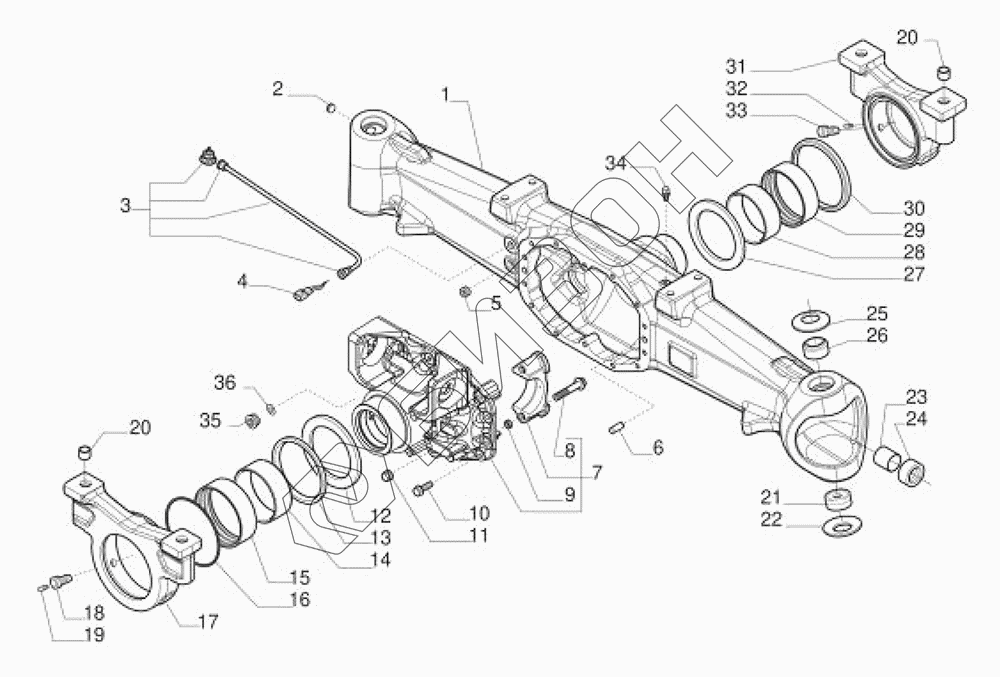

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-006K. Корпус моста
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 358895 | Корпус моста |
Загрузка ...
|
|
| 2 | 21602 | Заглушка M26X1.5 |
Загрузка ...
|
|
| 3 | 642695 | Блок датчиков |
Загрузка ...
|
|
| 4 | 642348 | Деталь соединительная |
Загрузка ...
|
|
| 5 | 128050 | Заглушка |
Загрузка ...
|
|
| 6 | 87660 | Втулка 15X35 |
Загрузка ...
|
|
| 7 | 149423 | Кронштейн |
Загрузка ...
|
|
| 8 | 126064 | Болт M16X95 |
Загрузка ...
|
|
| 9 | 94205 | Втулка |
Загрузка ...
|
|
| 10 | 125827 | Болт |
Загрузка ...
|
|
| 11 | 92270 | Заглушка M22X1.5 |
Загрузка ...
|
|
| 12 | 141883 | Кольцо прокладное |
Загрузка ...
|
|
| 13 | 141892 | Кольцо герметическое |
Загрузка ...
|
|
| 14 | 641855 | Втулка |
Загрузка ...
|
|
| 15 | 141885 | Втулка |
Загрузка ...
|
|
| 16 | 28529 | Уплотнение колцеобразное |
Загрузка ...
|
|
| 17 | 149425 | Упор |
Загрузка ...
|
|
| 18 | 126634 | Болт |
Загрузка ...
|
|
| 19 | 24210 | Пресс-масленка M6X1 |
Загрузка ...
|
|
| 20 | 141709 | Втулка |
Загрузка ...
|
|
| 21 | 45160 | Подшипник |
Загрузка ...
|
|
| 22 | 128631 | Шайба тарельчатая пружинная |
Загрузка ...
|
|
| 23 | 123653 | Втулка |
Загрузка ...
|
|
| 24 | 140499 | Кольцо герметическое |
Загрузка ...
|
|
| 25 | 128632 | Шайба тарельчатая пружинная |
Загрузка ...
|
|
| 26 | 45166 | Втулка |
Загрузка ...
|
|
| 27 | 126630 | Кольцо прокладное |
Загрузка ...
|
|
| 28 | 124592 | Втулка |
Загрузка ...
|
|
| 29 | 139686 | Втулка |
Загрузка ...
|
|
| 30 | 126628 | Кольцо герметическое |
Загрузка ...
|
|
| 31 | 149424 | Упор |
Загрузка ...
|
|
| 32 | 24258 | Пресс-маслёнка M8X1 |
Загрузка ...
|
|
| 33 | 126633 | Болт |
Загрузка ...
|
|
| 34 | 642014 | Сапун M10X1 |
Загрузка ...
|
|
| 35 | 21546 | Пробка резьбовая |
Загрузка ...
|
|
| 36 | 23272 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
