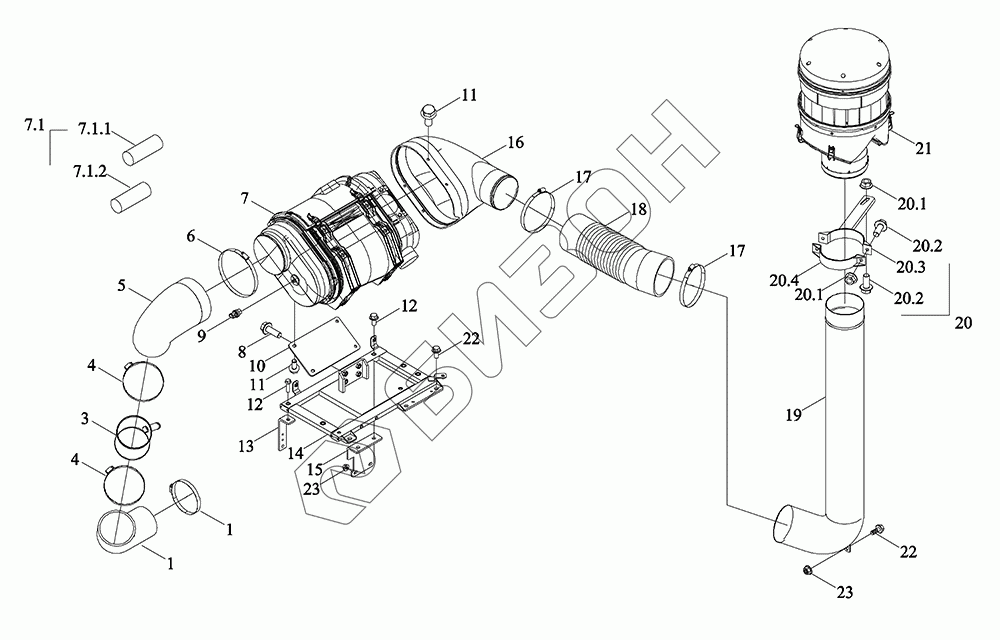

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-006K. Система приточная
1
2
3
4
4
5
6
7
7.1
7.1.1
7.1.2
8
9
10
11
11
12
12
13
14
15
16
17
17
18
19
20
20.1
20.1
20.2
20.2
20.3
20.4
21
22
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R110030000K | TM6R110030000K | Система приточная |
Загрузка ...
|
|
| 1 | Q676127_ | Хомут червячного типа |
Загрузка ...
|
|
| 2 | TM6R110030005K | Шланг резиновый |
Загрузка ...
|
|
| 3 | TM5Q110070001 | Труба стальная |
Загрузка ...
|
|
| 4 | Q676140_ | Хомут червячного типа |
Загрузка ...
|
|
| 5 | TQ1S110070001 | Шланг резиновый |
Загрузка ...
|
|
| 6 | Q676178_ | Хомут червячный |
Загрузка ...
|
|
| 7 | TG1204.11H.1 | Фильтр воздушный в сборе |
Загрузка ...
|
|
| 7.1 | TG1204.11H.1.3 | Фильтроэлемент |
Загрузка ...
|
|
| 7.1.1 | TG1204.11H.1.2 | Фильтроэлемент |
Загрузка ...
|
|
| 7.1.2 | TG1204.11H.1.1 | Фильтроэлемент |
Загрузка ...
|
|
| 8 | GBT5789-M10X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 9 | TR3S110030018 | Указатель |
Загрузка ...
|
|
| 10 | TM5X110090008 | Кронштейн |
Загрузка ...
|
|
| 11 | GBT5789-M8X20-8.8-A2L | Болт M8X16-10.9-A2L |
Загрузка ...
|
|
| 12 | GBT5789-M10X40-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 13 | TQ1S110070021 | Плита монтажная |
Загрузка ...
|
|
| 14 | TM6R110030003K | Кронштейн |
Загрузка ...
|
|
| 15 | TM6R110030017K | Плита монтажная |
Загрузка ...
|
|
| 16 | TC05110210008a | Крышка воздушного фильтра |
Загрузка ...
|
|
| 17 | Q676152_ | Хомут червячного типа |
Загрузка ...
|
|
| 18 | TM6R110030008K | Шланг резиновый |
Загрузка ...
|
|
| 19 | TM6R110030010K | Труба стальная |
Загрузка ...
|
|
| 20 | TC05110070020a | Зажим трубный |
Загрузка ...
|
|
| 20.1 | GBT6177.1-M10-8-A3L | Гайка с фланцем M10-8-A3L |
Загрузка ...
|
|
| 20.2 | GBT5789-M10X25-8.8-A3L | Болт шестигранный фланцевый M10X25-8.8-A3L |
Загрузка ...
|
|
| 20.3 | TC05110070019a | Зажим трубный |
Загрузка ...
|
|
| 20.4 | TG1204.11K.3.2 | Зажим трубный |
Загрузка ...
|
|
| 21 | TM5D110090001K | Предфильтр |
Загрузка ...
|
|
| 22 | GBT5789-M10X20-8.8-A3L | Болт шестигранный фланцевый M10X20-8.8-A3L |
Загрузка ...
|
|
| 23 | GBT6177.1-M10-8-A3L | Гайка с фланцем M10-8-A3L |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
