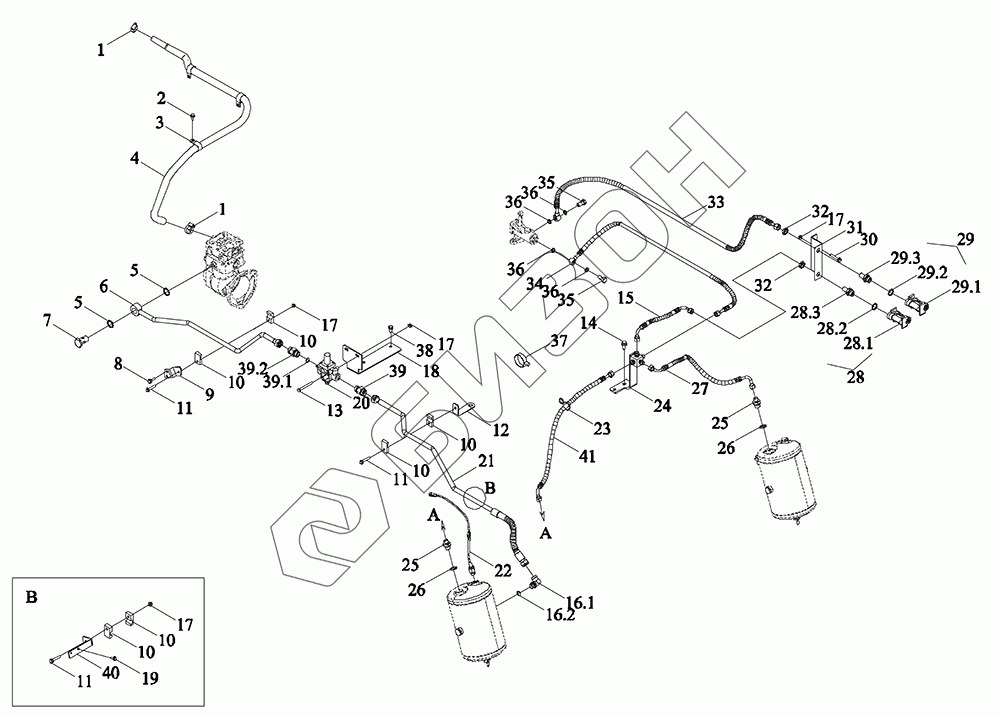

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-006K. Газопровод в сборе
1
1
2
3
4
5
5
6
7
8
9
10
10
10
10
10
10
11
11
11
12
13
14
15
16
16.1
16.2
17
17
17
18
19
20
21
22
23
24
25
25
26
26
27
28
28.1
28.2
28.3
29
29.1
29.2
29.3
30
31
32
32
33
34
35
35
36
36
36
36
37
38
39
39.1
39.2
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R803060000K | TM6R803060000K | Газопровод в сборе |
Загрузка ...
|
|
| 1 | Q67632 | Хомут для шлангов с червячным приводом типа b |
Загрузка ...
|
|
| 2 | GBT5789-M8X20-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-10.9-A2L |
Загрузка ...
|
|
| 3 | BZF0032.1-005 | Зажим закрытого типа 11X30X40 |
Загрузка ...
|
|
| 4 | TM5Q110070004 | Шланг резиновый |
Загрузка ...
|
|
| 5 | JBT982-27 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 6 | TM6R803060007K | Комплект соединительной трубы воздушного насоса |
Загрузка ...
|
|
| 7 | TM5X803160010 | Болт полый |
Загрузка ...
|
|
| 8 | GBT5789-M8X30-8.8-A2L | Болт с шестигранной головкой и фланцем M8X30-8.8-A2L |
Загрузка ...
|
|
| 9 | TM6R803060009K | Кронштейн монтажный сварной |
Загрузка ...
|
|
| 10 | TH02402010062 | Зажим трубный с одним отверстием |
Загрузка ...
|
|
| 11 | GBT5789-M8X45-8.8-A2L | Болт с шестигранной головкой и фланцем M8X45-8.8-A2L |
Загрузка ...
|
|
| 12 | TM6R803040001K | Кронштейн монтажный сварной |
Загрузка ...
|
|
| 13 | GBT5789-M8X75-8.8-A2L | Болт шестигранный фланцевый M8X75-8.8-A2L |
Загрузка ...
|
|
| 14 | GBT5789-M12X25-8.8-A3L | Болт с шестигранной головкой и фланцем M12X25-8.8-A3L |
Загрузка ...
|
|
| 15 | TM6R803040033K | Штуцер выходной впускного патрубка в сборе |
Загрузка ...
|
|
| 16 | TC04582390032 | Соединение регулируемое l18 в сборе |
Загрузка ...
|
|
| 16.1 | GBT3738-L18 | Соединитель угловой с регулируемым направлением с обжимной втулкой L18 |
Загрузка ...
|
|
| 16.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 17 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 18 | TM6R803040029K | Крепление для разгрузочного клапана |
Загрузка ...
|
|
| 19 | GBT5789-M8X20-10.9-A2L | Болт с шестигранной головкой и фланцем M8X20-10.9-A2L |
Загрузка ...
|
|
| 20 | TD800.803F.5 | Узел клапана регулирования давления и разгрузки |
Загрузка ...
|
|
| 21 | TM6R803060011K | Сварочная выпускная труба воздушного насоса |
Загрузка ...
|
|
| 22 | TR2S481020003K | Линия перехода |
Загрузка ...
|
|
| 23 | TG3S488010002 | Хомут-стяжка двойной |
Загрузка ...
|
|
| 24 | TM6R803040037K | Сварной четырехходовой соединительный блок |
Загрузка ...
|
|
| 25 | TM6R803040018K | Стык |
Загрузка ...
|
|
| 26 | JBT982-22 | Шайба комбинированная уплотнительная 22 |
Загрузка ...
|
|
| 27 | TM6R803040035K | Узел впускной трубы воздухосборника |
Загрузка ...
|
|
| 28 | TM7N803010039 | Элемент составной корпуса выходного соединения 1 |
Загрузка ...
|
|
| 28.1 | TS04803010011K | Муфта быстроразъемная с красной пылезащитной крышкой |
Загрузка ...
|
|
| 28.2 | JBT982-22 | Шайба комбинированная уплотнительная 22 |
Загрузка ...
|
|
| 28.3 | FT800.80L.212 | Корпус разъема вывода |
Загрузка ...
|
|
| 29 | TM7N803010040 | Элемент составной корпуса выходного соединения 2 |
Загрузка ...
|
|
| 29.1 | TS04803010012K | Муфта быстроразъемная с желтой пылезащитной крышкой |
Загрузка ...
|
|
| 29.2 | JBT982-22 | Шайба комбинированная уплотнительная 22 |
Загрузка ...
|
|
| 29.3 | FT800.80L.212 | Корпус разъема вывода |
Загрузка ...
|
|
| 30 | GBT5789-M8X50-8.8-A2L | Болт с шестигранной головкой и фланцем M8X50-8.8-A2L |
Загрузка ...
|
|
| 31 | TM6R803040040K | Кронштейн |
Загрузка ...
|
|
| 32 | GBT6173-M18X1.5-05-A3L | Гайка шестигранная тонкая M18X1.5-05-A3L |
Загрузка ...
|
|
| 33 | TM6R803010006K | Узел соединительной трубы транспортировки газа |
Загрузка ...
|
|
| 34 | TM6R803040026K | Узел впускного воздухопровода тормозного клапана |
Загрузка ...
|
|
| 35 | FT65.50.106 | Болт полый |
Загрузка ...
|
|
| 36 | JB982-14 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 37 | 3203505D9-L | Стяжка кабельная |
Загрузка ...
|
|
| 38 | GBT5789-M10X20-10.9-A3L | Болт с шестигранной головкой и фланцем M10X20-10.9-A3L |
Загрузка ...
|
|
| 39 | TQ1S402320040 | Стык |
Загрузка ...
|
|
| 39.1 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 39.2 | TQ1S402320041 | Соединение |
Загрузка ...
|
|
| 40 | TM6R803040030K | Кронштейн |
Загрузка ...
|
|
| 41 | TM6R803040032K | Узел выпускной трубы воздухосборника |
Загрузка ...
|
