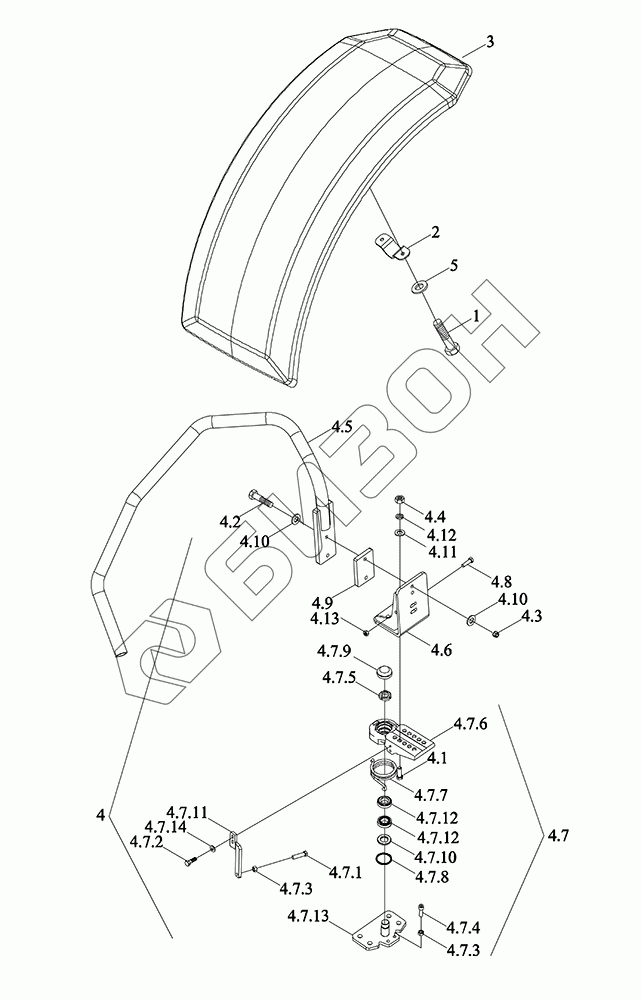

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-006K. Левый передний брызговик в сборе

Тип техники

Марка

Модель

Схема

4.1

4.2

4.3

4.4

4.5

4.6

4.7

4.7.1

4.7.2

4.7.3

4.7.4

4.7.5

4.7.6

4.7.7

4.7.8

4.7.9

4.7.10

4.7.11

4.7.12

4.7.13

4.7.14

4.8

4.9

4.10

4.11

4.12

4.13

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM6R477080000K	TM6R477080000K	Брызговики передние в сборе	Загрузка ...
TM6R477081000K	TM6R477081000K	Брызговик левый передний в сборе	Загрузка ...
1	GBT5783-M8X16-8.8-A2L	Болт с шестигранной головкой M8X16-8.8-A2L	Загрузка ...
2	TM6R477011101K	Скоба крепёжная	Загрузка ...
3	TM6R477011200K	Крыло	Загрузка ...
4	TM6R477081100K	Кронштейн	Загрузка ...
4.1	GBT5783-M14X40-10.9-A3L	Болт с шестигранной головкой M14X40-10.9-A3L	Загрузка ...
4.2	GBT5782-M12X70-8.8-A3L	Болт	Загрузка ...
4.3	GBT889.1-M12-10-A3L	Контргайки с шестигранным фланцем и неметаллическими вставками	Загрузка ...
4.4	GBT6170-M14-10-A3L	Гайка шестигранная	Загрузка ...
4.5	TM6R477081110K	Трубка упорная	Загрузка ...
4.6	TM6R477061120K	Кронштейн	Загрузка ...
4.7	TM7N477041120K	Опора монтажная	Загрузка ...
4.7.1	GBT5783-M12X50-8.8-A3L	Болт	Загрузка ...
4.7.2	GBT5783-M8X25-8.8-A2L	Болт с шестигранной головкой M8X25-8.8-A2L	Загрузка ...
4.7.3	GBT6170-M12-8-A3L	Гайка шестигранная M12-8-A3L	Загрузка ...
4.7.4	GBT70.1-M12X40-8.8-A3L	Винт M12X40-8.8-A3L	Загрузка ...
4.7.5	GBT812-M27X1.5	Гайка M27X1.5	Загрузка ...
4.7.6	TM5D477031122K	Основание поддержки	Загрузка ...
4.7.7	TM5D477031123K	Пружина кручения	Загрузка ...
4.7.8	TM5D477031124K	Сальник 50X58X4	Загрузка ...
4.7.9	TM5D477031126K	Крышка пылезащитная	Загрузка ...
4.7.10	TM5D477031127K	Щит	Загрузка ...
4.7.11	TM7N477041128K	Кронштейн ограничительный	Загрузка ...
4.7.12	TM5D477031129K	Подшипники конические роликовые	Загрузка ...
4.7.13	TM7N477041130K	Плита монтажная	Загрузка ...
4.7.14	GBT97.1-8-A3L	Шайба плоская	Загрузка ...
4.8	GBT5783-M10X40-10.9-A3L	Болт с шестигранной головкой	Загрузка ...
4.9	TM6R477081120K	Блок- прокладка	Загрузка ...
4.10	GBT97.1-12-A3L	Шайба плоская	Загрузка ...
4.11	GBT97.1-14-A3L	Шайба плоская	Загрузка ...
4.12	GBT93-14-A3L	Шайба стандартная пружинная	Загрузка ...
4.13	GBT6170-M10-8-A3L	Гайка шестигранная тип 1 M10-8-A3L	Загрузка ...
5	GBT97.1-8-A3L	Шайба плоская	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
