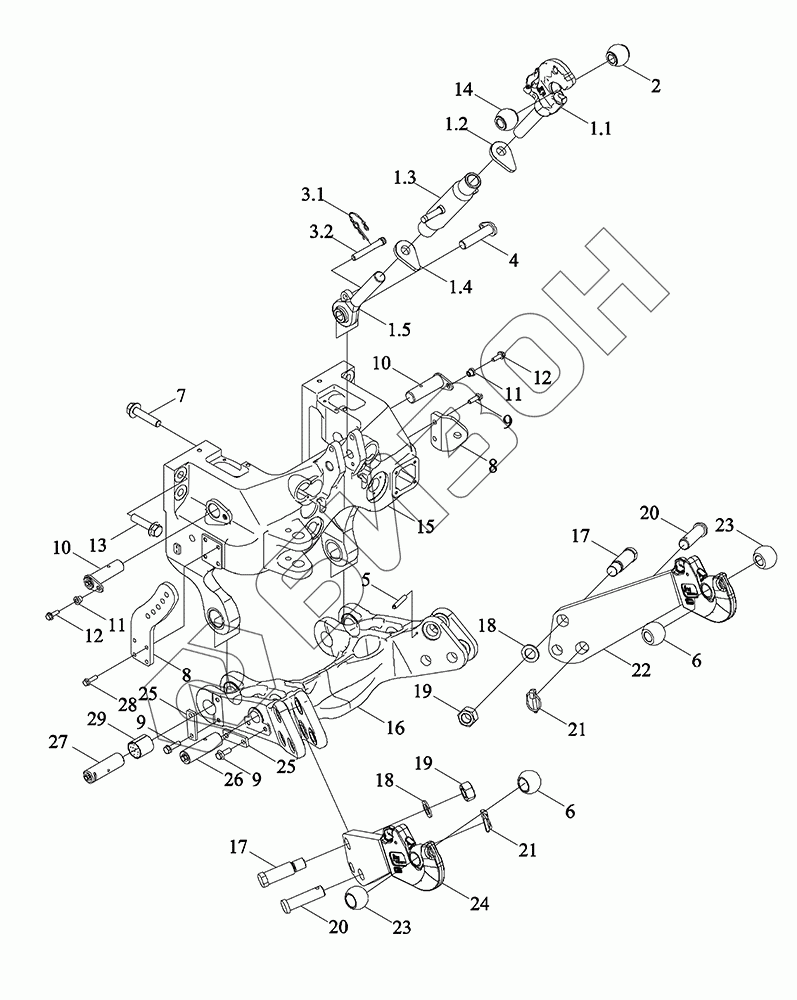

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-006K. Механизм передней подвески
1.1
1.2
1.3
1.4
1.5
2
3.1
3.2
4
5
6
6
7
8
8
9
9
9
10
10
11
11
12
12
13
14
15
16
17
17
18
18
19
19
20
20
21
21
22
23
23
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N562010000K | TM7N562010000K | Механизм передней подвески |
Загрузка ...
|
|
| 1 | TM7N562010008K | Тяга верхняя |
Загрузка ...
|
|
| 1.1 | TM7N562010017K | Сборка быстроразъемного крюка |
Загрузка ...
|
|
| 1.2 | TM7N562010018K | Опора верхнего рычага задняя |
Загрузка ...
|
|
| 1.3 | TM7N562010021K | Сборка трубчатой сварной арматуры |
Загрузка ...
|
|
| 1.4 | TM7N562010025K | Фиксация верхней тяги задняя |
Загрузка ...
|
|
| 1.5 | TM7N562010019K | Стержень винта |
Загрузка ...
|
|
| 2 | TD2S561030014 | Шарнир шаровой 2 типа верхнего рычага |
Загрузка ...
|
|
| 3 | TM7N562010011K | Штифт запирающий |
Загрузка ...
|
|
| 3.1 | TM7N562010040K | Штифт стопорный |
Загрузка ...
|
|
| 3.2 | TM7N562010031K | Штифт фиксирующий |
Загрузка ...
|
|
| 4 | TM7N562010003K | Шарнир верхней тяги опорный |
Загрузка ...
|
|
| 5 | GBT879.1-12X90 | Штифт эластичный цилиндрический |
Загрузка ...
|
|
| 6 | FT800.56.228 | Головка шаровая |
Загрузка ...
|
|
| 7 | GBT5789-M20X90-10.9-A9L | Болт с фланцем |
Загрузка ...
|
|
| 8 | TM7N562010030K | Плита тяговая |
Загрузка ...
|
|
| 9 | GBT5789-M10X20-10.9-A3L | Болт с шестигранной головкой M10X20-10.9-A3L |
Загрузка ...
|
|
| 10 | TM7N562010038K | Сборка штыря крепления цилиндра |
Загрузка ...
|
|
| 11 | TM7N562010032K | Втулка отсечная |
Загрузка ...
|
|
| 12 | GBT5789-M10X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 13 | GBT5789-M20X80-10.9-A9L | Болт |
Загрузка ...
|
|
| 14 | TD2S561030013 | Шарнир шаровой 3-го типа для передней подвески |
Загрузка ...
|
|
| 15 | TM7N562010001K | Опора подвесная передняя |
Загрузка ...
|
|
| 16 | TM7N562010002K | Рычаг подвески вращающийся |
Загрузка ...
|
|
| 17 | TM7N562010006K | Штифт нижней тяги закрепляющий |
Загрузка ...
|
|
| 18 | GBT848-30-A3L | Шайба небольшая |
Загрузка ...
|
|
| 19 | GBT6170-M30-8-A4L | Гайка шестигранная |
Загрузка ...
|
|
| 20 | TM7N562010007K | Ось штыря |
Загрузка ...
|
|
| 21 | TG1204.56F.1.5 | Чека с кольцом |
Загрузка ...
|
|
| 22 | TM7N562010028K | Тяга нижняя |
Загрузка ...
|
|
| 23 | P5S56102215 | Головка шаровая |
Загрузка ...
|
|
| 24 | TM7N562010029K | Тяга нижняя |
Загрузка ...
|
|
| 25 | TM7N562010010K | Ободок |
Загрузка ...
|
|
| 26 | TM7N562010037K | Комплект нижнего крепежного пальца цилиндра |
Загрузка ...
|
|
| 27 | TM7N562010036K | Комплект оси фиксации нижней тяги |
Загрузка ...
|
|
| 28 | GBT5789-M12X35-10.9-A3L | Болт M12X35-10.9 |
Загрузка ...
|
|
| 29 | TM7N562010016K | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
