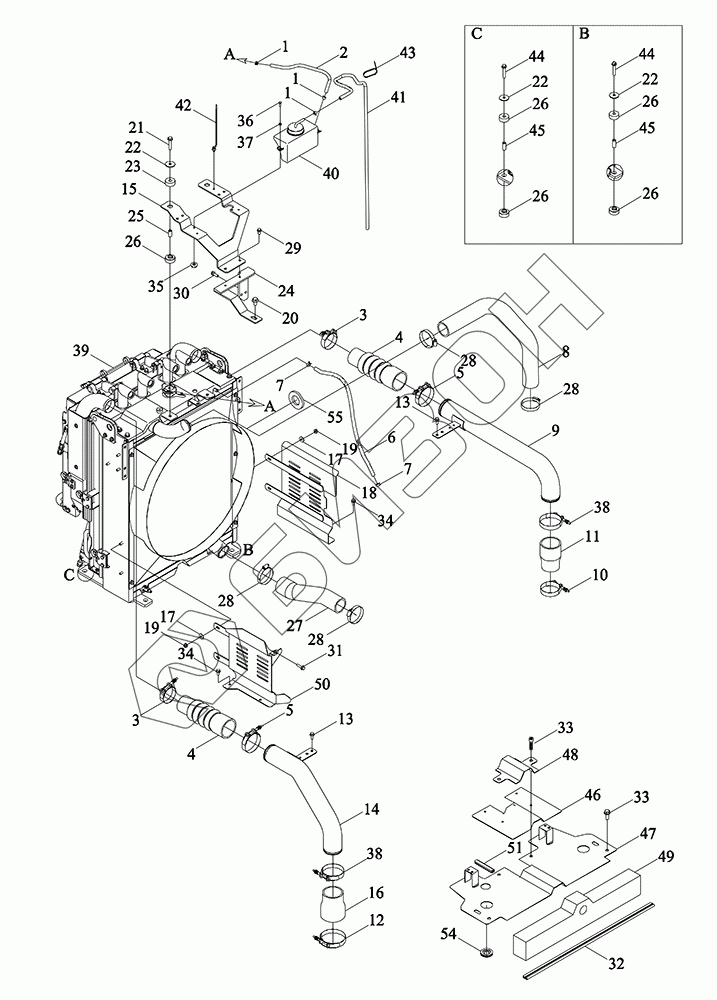

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-006K. Система охлажденя
1
1
1
2
3
3
4
4
5
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
17
18
19
19
20
21
22
22
22
23
24
25
26
26
26
26
26
27
28
28
28
28
29
30
31
32
33
33
34
34
35
36
37
38
38
39
40
41
42
43
44
44
45
45
46
47
48
49
50
51
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R131060000K | TM6R131060000K | Клапан тормозной |
Загрузка ...
|
|
| 1 | Q673B11 | Хомут стальной |
Загрузка ...
|
|
| 2 | TM6W131020017 | Шланг резиновый |
Загрузка ...
|
|
| 3 | SAEJ1508-SLTB54 | Хомут (рым-скоба) |
Загрузка ...
|
|
| 4 | TR2P131050006 | Шланг резиновый |
Загрузка ...
|
|
| 5 | SAEJ1508-SLTB74 | Хомут винтовой |
Загрузка ...
|
|
| 6 | TD1000.131A-01 | Шланг резиновый |
Загрузка ...
|
|
| 7 | Q673B13 | Хомут упругий в виде стальной ленты |
Загрузка ...
|
|
| 8 | TM6R131060042K | Труба водовыпускная |
Загрузка ...
|
|
| 9 | TM6R131060005K | Труба стальная |
Загрузка ...
|
|
| 10 | SAEJ1508-SLTB60 | Рым-скоба |
Загрузка ...
|
|
| 11 | TQ1S131100005 | Шланг резиновый |
Загрузка ...
|
|
| 12 | SAEJ1508-SLTB92 | Хомут |
Загрузка ...
|
|
| 13 | GBT5789-M8X20-8.8-A2L | Болт M8X16-10.9-A2L |
Загрузка ...
|
|
| 14 | TM6R131060011K | Труба стальная |
Загрузка ...
|
|
| 15 | TM6R131060019K | Кронштейн |
Загрузка ...
|
|
| 16 | TQ1S131100011 | Труба впускная |
Загрузка ...
|
|
| 17 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 18 | TM6R131060034K | Решётка защитная |
Загрузка ...
|
|
| 19 | GBT6177.1-M8-8-A2L | Гайка с фланцем M8-8-A2L |
Загрузка ...
|
|
| 20 | GBT5789-M12X20-10.9-A2L | Болт |
Загрузка ...
|
|
| 21 | GBT5789-M10X50-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 22 | FT650.13.116 | Прокладка |
Загрузка ...
|
|
| 23 | TA700.131-01 | Прокладка резиновая опорная |
Загрузка ...
|
|
| 24 | TM6R131060008K | Коронштейн сварной |
Загрузка ...
|
|
| 25 | TA700.131-02 | Корпус |
Загрузка ...
|
|
| 26 | TD800.131-11 | Прокладка резиновая |
Загрузка ...
|
|
| 27 | TM6R131060028K | Коллектор двигателя впускной |
Загрузка ...
|
|
| 28 | Q67676 | Хомут шланговый червячного типа B |
Загрузка ...
|
|
| 29 | GBT5789-M8X16-10.9-A2L | Болт шестигранный фланцевый M8X16-10.9-A2L |
Загрузка ...
|
|
| 30 | GBT5789-M8X25-8.8-A2L | Болт шестигранный фланцевый M8X25-8.8-A2L |
Загрузка ...
|
|
| 31 | GBT5789-M8X30-8.8-A2L | Болт шестигранный фланцевый M8X30-8.8-A2L |
Загрузка ...
|
|
| 32 | BZF0063-416 | Полоса уплотнительная |
Загрузка ...
|
|
| 33 | GBT70.4-M8X16-10.9-A2T | Винт |
Загрузка ...
|
|
| 34 | GBT5789-M8X16-8.8-A2L | Болт шестигранный фланцевый M8X16-8.8-A2L |
Загрузка ...
|
|
| 35 | GBT6177.1-M6-10-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 36 | GBT5783-M6X16-8.8-A2L | Болт с шестигранной головкой M6X16-8.8-A2L |
Загрузка ...
|
|
| 37 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 38 | SAEJ1508-SLTB76 | Хомут болтовой |
Загрузка ...
|
|
| 39 | TM6R131060022K | Комплект охлаждающего пакета |
Загрузка ...
|
|
| 40 | TB400.13C.4 | Бак водяной |
Загрузка ...
|
|
| 41 | TK1300200002 | Шланг воздухоотводчика |
Загрузка ...
|
|
| 42 | BZF0059-001 | Петля затяжная с кнопкой |
Загрузка ...
|
|
| 43 | BZF0059-301 | Лента стяжная |
Загрузка ...
|
|
| 44 | GBT5789-M10X60-10.9-A2L | Болт |
Загрузка ...
|
|
| 45 | TA700.131-02a | Патрубок |
Загрузка ...
|
|
| 46 | TM6R131060055K | Подкладка водяного бака |
Загрузка ...
|
|
| 47 | TM6R131060046K | Лист прокладочный |
Загрузка ...
|
|
| 48 | TM6R131060032K | Подкладка водяного бака |
Загрузка ...
|
|
| 49 | TM6R131060002K | Губка запечатывания |
Загрузка ...
|
|
| 50 | TM6R131060015K | Решётка защитная |
Загрузка ...
|
|
| 51 | BZF0063-412 | Полоса уплотнительная |
Загрузка ...
|
|
| 52 | TM7R131010011 | Зажимы для труб |
Загрузка ...
|
|
| 53 | Q673B12 | Хомут |
Загрузка ...
|
|
| 54 | BZF0053-026 | Катушка 40X2.5-35 |
Загрузка ...
|
|
| 55 | GBT96.1-8-A2A | Шайба большая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
