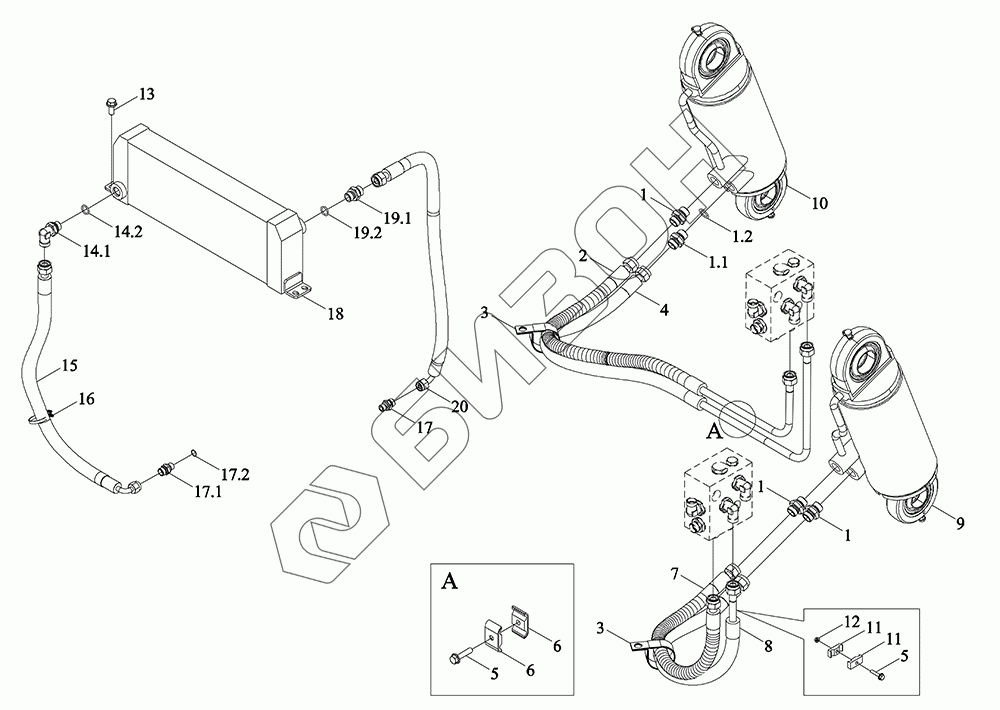

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-006K. Соединение цилиндров сцепления
1
1
1.1
1.2
2
3
3
4
5
6
6
7
8
9
10
11
11
12
13
14
14.1
14.2
15
16
17
17.1
17.2
18
19
19.1
19.2
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R586020000K | TM6R586020000K | Соединение цилиндров сцепления |
Загрузка ...
|
|
| 1 | TC04400010017 | Штуцер соединительный |
Загрузка ...
|
|
| 1.1 | TG1654.402B-03 | Штуцер переходной L12-M18X1.5 |
Загрузка ...
|
|
| 1.2 | TS09580010006 | Кольцо O-образное 15.3X2.2-M18X1.5 |
Загрузка ...
|
|
| 2 | TM6R586020024K | Цилиндр и кронштейн тягового рычага |
Загрузка ...
|
|
| 3 | BZF0032.1-009 | Скоба зажимная |
Загрузка ...
|
|
| 4 | TM6R586020035K | Труба выходная топливного цилиндра 2 |
Загрузка ...
|
|
| 5 | GBT5789-M8X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | BZF0031-215 | Зажим трубный малый двойной для шланга 12-12 |
Загрузка ...
|
|
| 7 | TM6R586020030K | Трубка отработанного масла из правого цилиндра |
Загрузка ...
|
|
| 8 | TM6R586020028K | Трубка подачи масла в правый цилиндр |
Загрузка ...
|
|
| 9 | TM6R586020045K | Цилиндр подъёмный 105X40X150 |
Загрузка ...
|
|
| 10 | TM6R586020044K | Цилиндр подъема левый 105X40X150 |
Загрузка ...
|
|
| 11 | TG1654.402-04 | Зажим двойной трубы отверстия |
Загрузка ...
|
|
| 12 | GBT6177.1-M8-10-A2L | Гайка с фланцем M8-10-A2L |
Загрузка ...
|
|
| 13 | GBT5789-M8X20-8.8-A2L | Болт M8X16-10.9-A2L |
Загрузка ...
|
|
| 14 | GL06701050023 | Штуцер |
Загрузка ...
|
|
| 14.1 | GBT3738-L12 | Стык |
Загрузка ...
|
|
| 14.2 | TS09580010005 | Кольцо O-образное 13.3X2.2-M16X1.5 |
Загрузка ...
|
|
| 15 | TM6R131060003K | Комплект возвратного маслопровода PTO |
Загрузка ...
|
|
| 16 | BZF0059-004 | Хомут гибкий |
Загрузка ...
|
|
| 17 | TH02372010099 | Стык |
Загрузка ...
|
|
| 17.1 | GBT3733-L8 | Штуцер |
Загрузка ...
|
|
| 17.2 | TS09580010003 | Кольцо уплотнительное |
Загрузка ...
|
|
| 18 | TM7N131030010K | Сборка радиатора PTO |
Загрузка ...
|
|
| 19 | GV04701010039 | Штуцер |
Загрузка ...
|
|
| 19.1 | GBT3733-L12 | Штуцер |
Загрузка ...
|
|
| 19.2 | TS09580010005 | Кольцо O-образное 13.3X2.2-M16X1.5 |
Загрузка ...
|
|
| 20 | TM6R131060001K | Комплект узла охлаждения PTO |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
