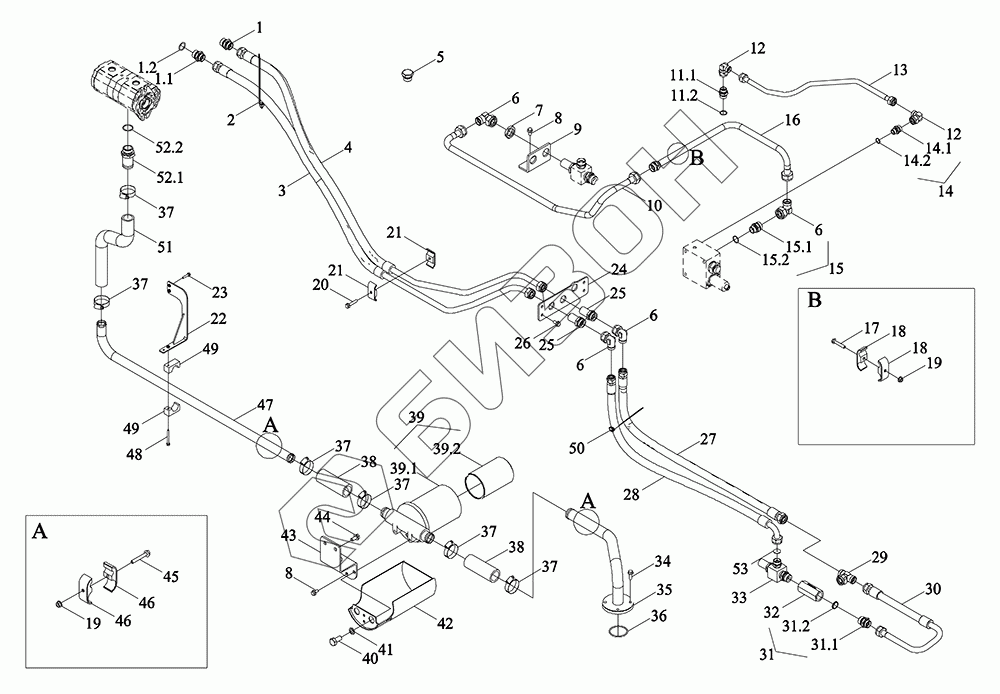

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-006K. Трубопровод
1
1.1
1.2
2
3
4
5
6
6
6
6
7
8
8
9
10
11
11.1
11.2
12
12
13
14
14.1
14.2
15
15.1
15.2
16
17
18
18
19
19
20
21
21
22
23
24
25
25
26
27
28
29
30
31
31.1
31.2
32
33
34
35
36
37
37
37
37
37
37
38
38
39
39.1
39.2
40
41
42
43
44
45
46
46
47
48
49
49
50
51
52
52.1
52.2
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R403020000K | TM6R403020000K | Трубопровод |
Загрузка ...
|
|
| 1 | TS17402030033 | Штуцер проходной |
Загрузка ...
|
|
| 1.1 | TS17402030034 | Штуцер соединительный M27X2-18 |
Загрузка ...
|
|
| 1.2 | TS09580010009 | Кольцо O-образное 23.6X2.9-M27X2 |
Загрузка ...
|
|
| 2 | BZF0059-002 | Хомут гибкий |
Загрузка ...
|
|
| 3 | TM6R403020005K | труба отвода масла |
Загрузка ...
|
|
| 4 | TM6R403020004K | Труба подачи масла |
Загрузка ...
|
|
| 5 | GE20D32Y.24.92.1 | Заглушка винтовая в сборе M22X1.5 |
Загрузка ...
|
|
| 6 | GBT3754-L18 | Тройник труб комбинированный соединительный конусного уплотнения |
Загрузка ...
|
|
| 7 | GBT3763-M26X1.5 | Гайки шестигранные тонкие для трубных фитингов |
Загрузка ...
|
|
| 8 | GBT5789-M8X16-8.8-A2L | Болт шестигранный фланцевый M8X16-8.8-A2L |
Загрузка ...
|
|
| 9 | TM6R403010020K | Кронштейн трубопровода |
Загрузка ...
|
|
| 10 | TM6R403010015K | Маслопровод |
Загрузка ...
|
|
| 11 | TS17402030058 | Штуцер соединительный |
Загрузка ...
|
|
| 11.1 | TS17402010037 | Штуцер переходной M22-15 |
Загрузка ...
|
|
| 11.2 | TS09580010008 | Кольцо O-образное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 12 | GBT3754-L15 | Штуцер соединительный |
Загрузка ...
|
|
| 13 | TM7R403020002 | Труба откачивающая |
Загрузка ...
|
|
| 14 | TS06582130048 | Сборка прямого соединители M18-15 |
Загрузка ...
|
|
| 14.1 | GBT3733-L15 | Деталь прямая переходная с зажимным кольцом |
Загрузка ...
|
|
| 14.2 | TS09580010006 | Кольцо O-образное 15.3X2.2-M18X1.5 |
Загрузка ...
|
|
| 15 | TC02582070006 | Сборная компинация прямого соединителя M22-18 |
Загрузка ...
|
|
| 15.1 | GBT3733-L18 | Деталь прямая переходная с зажимным кольцом |
Загрузка ...
|
|
| 15.2 | TS09580010008 | Кольцо O-образное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 16 | TM6R403010014K | Маслопровод |
Загрузка ...
|
|
| 17 | GBT5789-M8X45-8.8-A2L | Болт шестигранный фланцевый M8X45-8.8-A2L |
Загрузка ...
|
|
| 18 | TC03581210013 | Прокладка |
Загрузка ...
|
|
| 19 | GBT6177.1-M8-8-A2L | Гайка с фланцем M8-8-A2L |
Загрузка ...
|
|
| 20 | GBT5789-M8X40-10.9-A2L | Болт с шестигранным фланцем |
Загрузка ...
|
|
| 21 | TH02402010054 | Зажим маслопровода и резиновая прокладка |
Загрузка ...
|
|
| 22 | TM6R403020015K | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 23 | GBT5789-M6X30-8.8-A2L | Болт шестигранный фланцевый M6X30-8.8-A2L |
Загрузка ...
|
|
| 24 | TM6R403020006K | Кронштейн |
Загрузка ...
|
|
| 25 | GBT3748-L18 | Кольцо стопорное |
Загрузка ...
|
|
| 26 | GBT5789-M8X16-10.9-A2L | Болт шестигранный фланцевый M8X16-10.9-A2L |
Загрузка ...
|
|
| 27 | TM6R403010006K | Шланг резиновый |
Загрузка ...
|
|
| 28 | TM6R403010005K | Шланг резиновый |
Загрузка ...
|
|
| 29 | GBT3755-L18 | Штуцер |
Загрузка ...
|
|
| 30 | TM6R403010018aK | Труба теплового байпаса в сборе |
Загрузка ...
|
|
| 31 | TS08582080021 | Штуцер |
Загрузка ...
|
|
| 31.1 | TS08582080022 | Соединитель конечный прямой M27E-L18 |
Загрузка ...
|
|
| 31.2 | GBT19674.2-M27X2E | Кольцо уплотнительное |
Загрузка ...
|
|
| 32 | TK4030345000 | Клапан перепускной |
Загрузка ...
|
|
| 33 | TM6R403010029K | Блок шарниров комбинированный |
Загрузка ...
|
|
| 34 | GBT5789-M8X25-8.8-A2L | Болт шестигранный фланцевый M8X25-8.8-A2L |
Загрузка ...
|
|
| 35 | TM6R403010001K | Труба стальная |
Загрузка ...
|
|
| 36 | GBT3452.1-56.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 37 | Q67650 | Хомут шланга B-типа |
Загрузка ...
|
|
| 38 | TG4S402010006 | Шланг всасывания масла |
Загрузка ...
|
|
| 39 | TS06581120002 | Фильтр масляный |
Загрузка ...
|
|
| 39.1 | TS06581120003 | Гнездо фильтроэлемента |
Загрузка ...
|
|
| 39.2 | TS06581120004 | Фильтроэлемент |
Загрузка ...
|
|
| 40 | GBT5783-M10X20-8.8-A3L | Болт с шестигранной головкой M10X20-8.8-A3L |
Загрузка ...
|
|
| 41 | GBT93-10-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 42 | TM6R403010010K | Кожух защитный масляного фильтра |
Загрузка ...
|
|
| 43 | TM6R403010009K | Кронштейн |
Загрузка ...
|
|
| 44 | GBT5789-M10X20-8.8-A3L | Болт шестигранный фланцевый M10X20-8.8-A3L |
Загрузка ...
|
|
| 45 | GBT5789-M8X55-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 46 | TS06402290031 | Прокладка |
Загрузка ...
|
|
| 47 | TM6R403020012K | Труба всасывания масла стальная |
Загрузка ...
|
|
| 48 | GBT5789-M6X65-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 49 | TE3S581010009K | Зажим трубный |
Загрузка ...
|
|
| 50 | BZF0059-101 | Хомут гибкий |
Загрузка ...
|
|
| 51 | TM6R403020011K | Шланг всасывания масла |
Загрузка ...
|
|
| 52 | TS06581110009 | Штуцер соединительный |
Загрузка ...
|
|
| 52.1 | TS06581110010 | Штуцер |
Загрузка ...
|
|
| 52.2 | TS09580010011 | Кольцо O-образное 29.6X2.9-M33X2 |
Загрузка ...
|
|
| 53 | TR3S403010010 | Заслонка дроссельная 18-2.0 |
Загрузка ...
|
