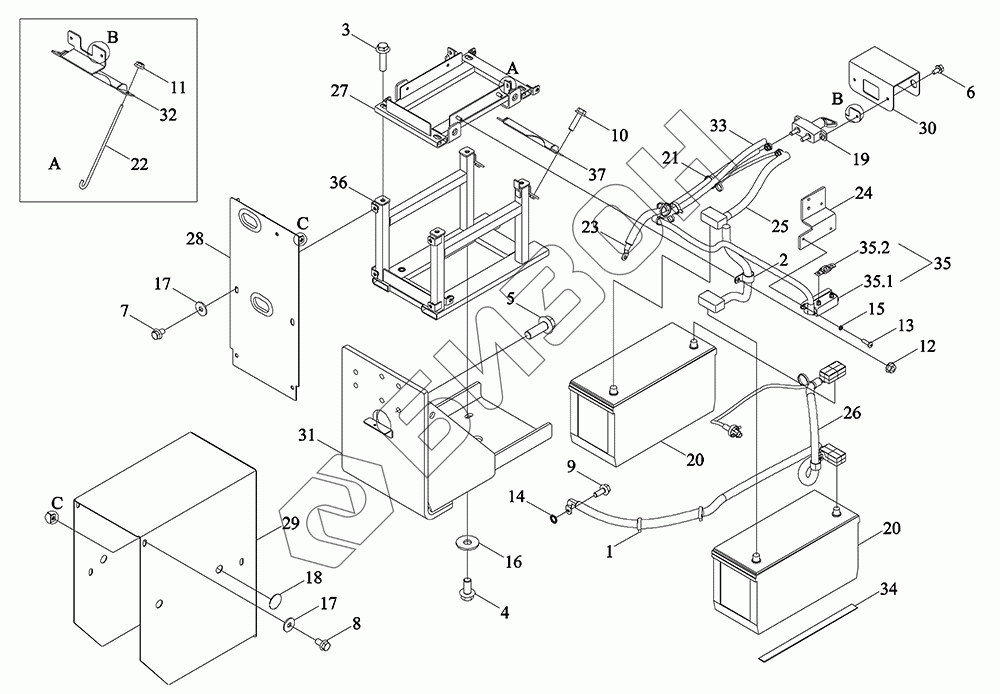

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-006K. Установка аккумуляторов в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35.1
35.2
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R485070000K | TM6R485070000K | Установка аккумуляторов в сборе |
Загрузка ...
|
|
| 1 | 3203505D9-L | Стяжка кабельная |
Загрузка ...
|
|
| 2 | BZF0032.1-004 | Зажим для крепления с закрытым концом 11X25X40 |
Загрузка ...
|
|
| 3 | GBT5789-M10X40-8.8-A3L | Болт с фланцемM10X40-8.8-A3L |
Загрузка ...
|
|
| 4 | GBT5789-M12X25-8.8-A3L | Болт с шестигранной головкой и фланцем M12X25-8.8-A3L |
Загрузка ...
|
|
| 5 | GBT5789-M14X40-8.8-A3L | Болт |
Загрузка ...
|
|
| 6 | GBT5789-M6X16-8.8-A2L | Болт с шестигранной головкой и фланцем M6X16-8.8-A2L |
Загрузка ...
|
|
| 7 | GBT5789-M8X12-8.8-A2L | Болт с шестигранной головкой и фланцем M8X12-8.8-A2L |
Загрузка ...
|
|
| 8 | GBT5789-M8X16-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-8.8-A2L |
Загрузка ...
|
|
| 9 | GBT5789-M8X20-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-10.9-A2L |
Загрузка ...
|
|
| 10 | GBT5789-M8X30-8.8-A2L | Болт с шестигранной головкой и фланцем M8X30-8.8-A2L |
Загрузка ...
|
|
| 11 | GBT6177.1-M6-8-A2L | Гайка шестигранная с фланцем M6-8-A2L |
Загрузка ...
|
|
| 12 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 13 | GBT818-M5X16-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M5X16-4.8-A2L |
Загрузка ...
|
|
| 14 | GBT862.2-8-A3L | Шайба наружная зубчатая стопорная 8-A3L |
Загрузка ...
|
|
| 15 | GBT93-5-A3L | Шайба стандартная пружинная 5-A3L |
Загрузка ...
|
|
| 16 | GBT96.1-12-A3L | Шайба большая 12-A3L |
Загрузка ...
|
|
| 17 | GBT96.1-8-A3L | Шайба большая 8-A3L |
Загрузка ...
|
|
| 18 | QLWZL002-45X1.0 | Компенсатор |
Загрузка ...
|
|
| 19 | TC03485080003 | Выключатель питания главный |
Загрузка ...
|
|
| 20 | TG1204.485.1 | Аккумулятор |
Загрузка ...
|
|
| 21 | TG3S488010002 | Хомут-стяжка двойной |
Загрузка ...
|
|
| 22 | TL05485010004 | Тяга |
Загрузка ...
|
|
| 23 | TM6R485070001K | Линия питания |
Загрузка ...
|
|
| 24 | TM6R485070011K | Сварной узел установки для всего автомобиля |
Загрузка ...
|
|
| 25 | TM6R485070017K | Комплект отрицательного полюса аккумулятора |
Загрузка ...
|
|
| 26 | TM6R485070020K | Линия питания |
Загрузка ...
|
|
| 27 | TM6R485070041K | Сварная опора для аккумулятора сверху |
Загрузка ...
|
|
| 28 | TM6R485070045K | Панель аккумулятора задняя |
Загрузка ...
|
|
| 29 | TM6R485070048K | Сварка и сборка защитного кожуха аккумулятора |
Загрузка ...
|
|
| 30 | TM6R485070051K | Панель защитная выключателя питания |
Загрузка ...
|
|
| 31 | TM6R485070052K | Сварная рама для аккумулятора |
Загрузка ...
|
|
| 32 | TM6R485070057K | Пластина свинцовой батареи 3000 PSI |
Загрузка ...
|
|
| 33 | TM6R485070061K | Цепь предохранительная силовая |
Загрузка ...
|
|
| 34 | TM6W485010009 | Прокладка аккумулятора амортизирующая |
Загрузка ...
|
|
| 35 | TS06481160004 | Держатель предохранителя (200a) |
Загрузка ...
|
|
| 35.1 | TC03481140008 | Держатель предохранителя |
Загрузка ...
|
|
| 35.2 | TS06481160005 | Предохранитель ANM200 |
Загрузка ...
|
|
| 36 | TS2P485010005 | Сварной узел опоры под аккумулятор |
Загрузка ...
|
|
| 37 | TS2P485010007 | Плита нажимная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
