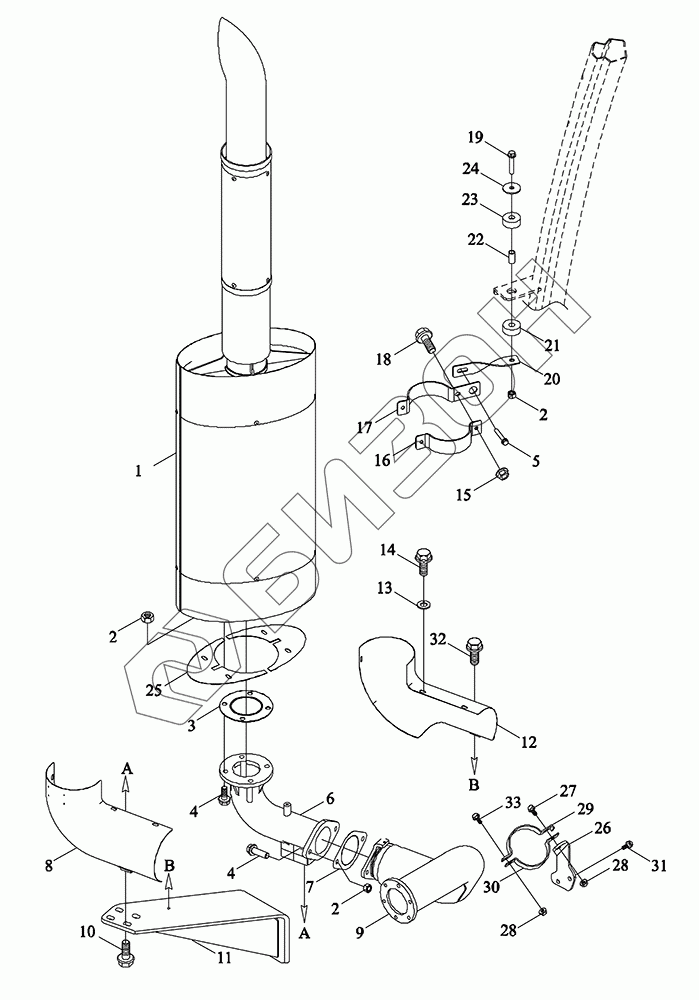

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-006K. Выхлоп и переработка
1
2
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R220020000K | TM6R220020000K | Выхлоп и переработка |
Загрузка ...
|
|
| 1 | TG4S220010001 | Глушитель |
Загрузка ...
|
|
| 2 | SPL6175PT-M10X1.5-10F3 | Гайка шестигранная самостопорящаяся противоскользящая спиральная 2-го типа M10X1.5-10F3 |
Загрузка ...
|
|
| 3 | TG1204.22A.1 | Прокладка |
Загрузка ...
|
|
| 4 | GBT5789-M10X35-10.9-A3L | Болт шестигранный фланцевый M10X35-10.9-A3L |
Загрузка ...
|
|
| 5 | GBT5789-M8X55-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TC05220090006 | Труба (угольник) выхлопная(ой) |
Загрузка ...
|
|
| 7 | TC05220010014 | Фитинги с прокладкой |
Загрузка ...
|
|
| 8 | TM6R220020013K | Решётка защитная |
Загрузка ...
|
|
| 9 | TM6R220020003K | Угольник выхлопной |
Загрузка ...
|
|
| 10 | GBT5789-M10X25-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 11 | TM6R220020001K | Кронштейн |
Загрузка ...
|
|
| 12 | TM6R220020010K | Решётка защитная |
Загрузка ...
|
|
| 13 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 14 | GBT5789-M6X12-8.8-A2L | Болт шестигранный фланцевый M6X12-8.8-A2L |
Загрузка ...
|
|
| 15 | GBT6177.1-M8-10-A2L | Гайка с фланцем M8-10-A2L |
Загрузка ...
|
|
| 16 | TX2S220020002 | Хомутик |
Загрузка ...
|
|
| 17 | TX2S220020001 | Струбцина |
Загрузка ...
|
|
| 18 | GBT5789-M8X20-10.9-A2L | Болт шестигранный фланцевый M8X20-10.9-A2L |
Загрузка ...
|
|
| 19 | GBT5789-M10X55-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 20 | TS08220060001 | Тяга рычага |
Загрузка ...
|
|
| 21 | TA700.131-01 | Прокладка резиновая опорная |
Загрузка ...
|
|
| 22 | TA700.131-02 | Корпус |
Загрузка ...
|
|
| 23 | TD800.131-11 | Прокладка резиновая |
Загрузка ...
|
|
| 24 | FT650.13.116 | Прокладка |
Загрузка ...
|
|
| 25 | TG4S220010020 | Планка защитная |
Загрузка ...
|
|
| 26 | TM6R220020015K | Кронштейн для крепления |
Загрузка ...
|
|
| 27 | GBT5789-M8X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 28 | GBT6177.1-M8-8-A2L | Гайка с фланцем M8-8-A2L |
Загрузка ...
|
|
| 29 | TR2S220030004 | Клипсы |
Загрузка ...
|
|
| 30 | TR2S220030003 | Клипсы |
Загрузка ...
|
|
| 31 | GBT5789-M10X20-10.9-A3L | Болт с шестигранной головкой M10X20-10.9-A3L |
Загрузка ...
|
|
| 32 | GBT5789-M8X16-10.9-A2L | Болт шестигранный фланцевый M8X16-10.9-A2L |
Загрузка ...
|
|
| 33 | GBT5789-M8X20-8.8-A2L | Болт M8X16-10.9-A2L |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
