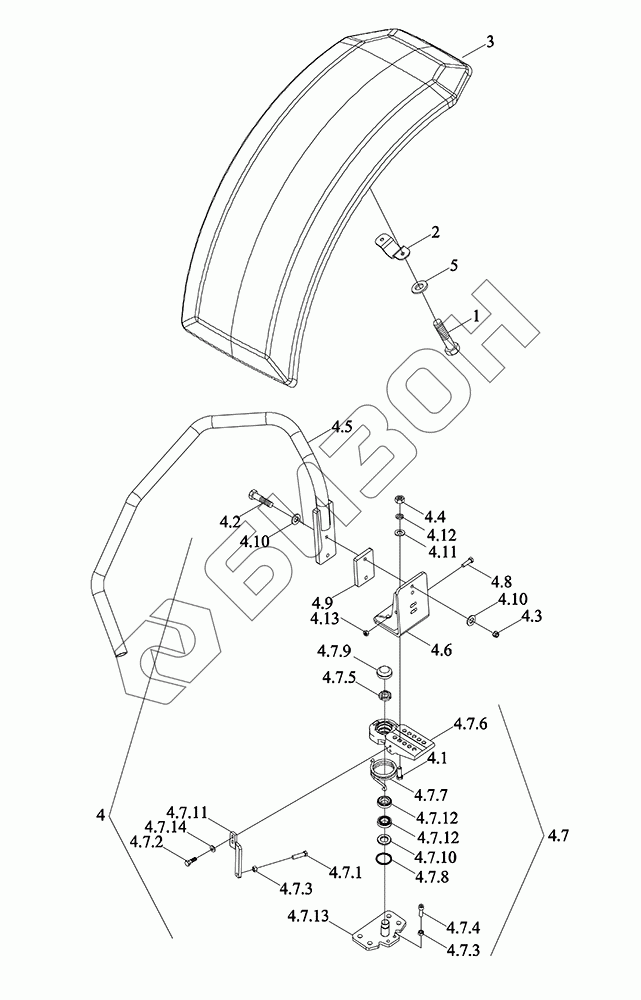

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-006K. Левый передний брызговик в сборе
1
2
3
4
4.1
4.2
4.3
4.4
4.5
4.6
4.7
4.7.1
4.7.2
4.7.3
4.7.3
4.7.4
4.7.5
4.7.6
4.7.7
4.7.8
4.7.9
4.7.10
4.7.11
4.7.12
4.7.12
4.7.13
4.7.14
4.8
4.9
4.10
4.10
4.11
4.12
4.13
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R477080000K | TM6R477080000K | Брызговики передние в сборе |
Загрузка ...
|
|
| TM6R477081000K | TM6R477081000K | Брызговик левый передний в сборе |
Загрузка ...
|
|
| 1 | GBT5783-M8X16-8.8-A2L | Болт с шестигранной головкой M8X16-8.8-A2L |
Загрузка ...
|
|
| 2 | TM6R477011101K | Скоба крепёжная |
Загрузка ...
|
|
| 3 | TM6R477011200K | Корпус переднего крыла |
Загрузка ...
|
|
| 4 | TM6R477081100K | Кронштейн |
Загрузка ...
|
|
| 4.1 | GBT5783-M14X40-10.9-A3L | Болт с шестигранной головкой M14X40-10.9-A3L |
Загрузка ...
|
|
| 4.2 | GBT5782-M12X70-8.8-A3L | Болт |
Загрузка ...
|
|
| 4.3 | GBT889.1-M12-10-A3L | Гайка шестигранная стопорная с неметаллической вставкой типа 1 M12-10-A3L |
Загрузка ...
|
|
| 4.4 | GBT6170-M14-10-A3L | Гайка шестигранная, тип 1 M14-10-A3L |
Загрузка ...
|
|
| 4.5 | TM6R477081110K | Трубка упорная |
Загрузка ...
|
|
| 4.6 | TM6R477061120K | Узел левого монтажного кронштейна |
Загрузка ...
|
|
| 4.7 | TM7N477041120K | Сборка левого установочного кронштейна |
Загрузка ...
|
|
| 4.7.1 | GBT5783-M12X50-8.8-A3L | Болт |
Загрузка ...
|
|
| 4.7.2 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой M8X25-8.8-A2L |
Загрузка ...
|
|
| 4.7.3 | GBT6170-M12-8-A3L | Гайка шестигранная, тип 1 M12-8-A3L |
Загрузка ...
|
|
| 4.7.4 | GBT70.1-M12X40-8.8-A3L | Винт M12X40-8.8-A3L |
Загрузка ...
|
|
| 4.7.5 | GBT812-M27X1.5 | Гайка M27X1.5 |
Загрузка ...
|
|
| 4.7.6 | TM5D477031122K | Основание поддержки |
Загрузка ...
|
|
| 4.7.7 | TM5D477031123K | Пружина кручения |
Загрузка ...
|
|
| 4.7.8 | TM5D477031124K | Сальник 50X58X4 |
Загрузка ...
|
|
| 4.7.9 | TM5D477031126K | Крышка пылезащитная |
Загрузка ...
|
|
| 4.7.10 | TM5D477031127K | Щит |
Загрузка ...
|
|
| 4.7.11 | TM7N477041128K | Кронштейн ограничительный |
Загрузка ...
|
|
| 4.7.12 | TM5D477031129K | Подшипники конические роликовые |
Загрузка ...
|
|
| 4.7.13 | TM7N477041130K | Плита монтажная |
Загрузка ...
|
|
| 4.7.14 | GBT97.1-8-A3L | Шайба плоская 8-A3L |
Загрузка ...
|
|
| 4.8 | GBT5783-M10X40-10.9-A3L | Болт с шестигранной головкой M10X40-10.9-A3L |
Загрузка ...
|
|
| 4.9 | TM6R477081120K | Блок- прокладка |
Загрузка ...
|
|
| 4.10 | GBT97.1-12-A3L | Шайба плоская 12-A3L |
Загрузка ...
|
|
| 4.11 | GBT97.1-14-A3L | Шайба плоская 14-A3L |
Загрузка ...
|
|
| 4.12 | GBT93-14-A3L | Шайба стандартная пружинная 14-A3L |
Загрузка ...
|
|
| 4.13 | GBT6170-M10-8-A3L | Гайка шестигранная, тип 1 M10-8-A3L |
Загрузка ...
|
|
| 5 | GBT97.1-8-A3L | Шайба плоская 8-A3L |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
