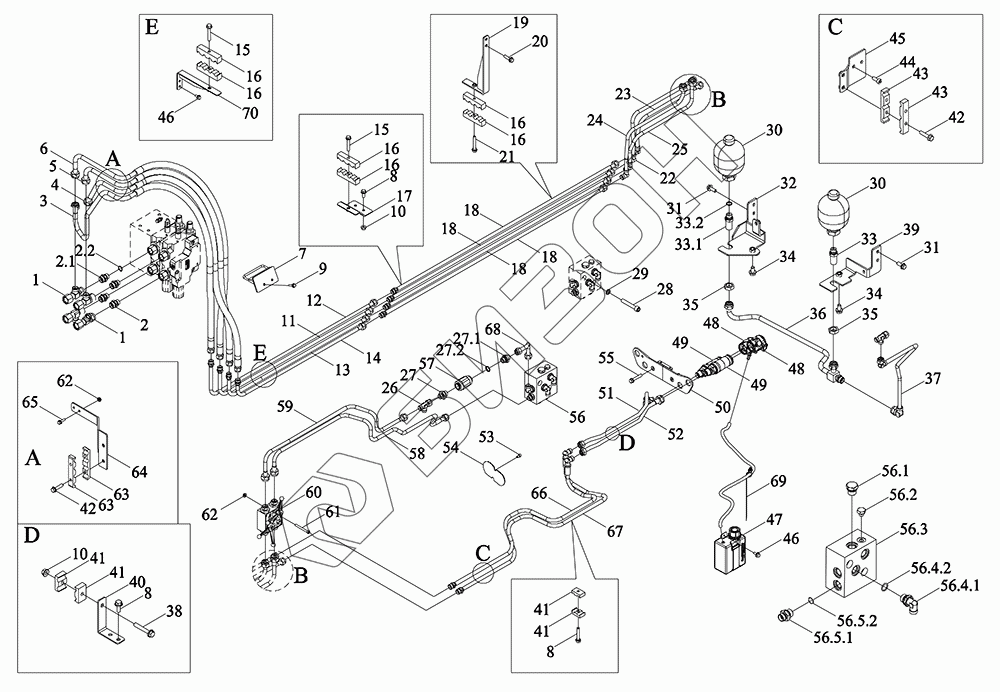

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-006K. Соединение цилиндров сцепления
1
1
2
2.1
2.2
3
4
5
6
7
8
8
8
9
10
10
11
12
13
14
15
15
16
16
16
16
16
16
17
18
18
18
18
19
20
21
22
23
24
25
26
27
27.1
27.2
28
29
30
30
31
31
32
33
33.1
33.2
34
34
35
35
36
37
38
39
40
41
41
41
41
42
42
43
43
44
45
46
46
47
48
48
49
49
50
51
52
53
54
55
56
56.1
56.2
56.3
56.4
56.4.1
56.4.2
56.5
56.5.1
56.5.2
57
58
59
60
61
62
62
63
63
64
65
66
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R586020000K | TM6R586020000K | Соединение цилиндров сцепления |
Загрузка ...
|
|
| 1 | TM6R586020034k | Стык |
Загрузка ...
|
|
| 2 | TS17402030058 | Корпус прямого штуцера с цанговым зажимом M22-15 сборка |
Загрузка ...
|
|
| 2.1 | TS17402010037 | Корпус прямого штуцера с обжимным кольцом M22-15 |
Загрузка ...
|
|
| 2.2 | TS09580010008 | Кольцо уплотнительное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 3 | TM6R586020005K | Комплект шланга для выходного масла многоходового клапана 2 |
Загрузка ...
|
|
| 4 | TM6R586020007K | Клапан выходной мультиплексный маслопровод агрегат 4 |
Загрузка ...
|
|
| 5 | TM6R586020006K | Комплект шланга для выходного масла многоходового клапана 3 |
Загрузка ...
|
|
| 6 | TM6R586020004K | Клапан выходной мультиплексный маслопровод агрегат 1 |
Загрузка ...
|
|
| 7 | TM6R586020049K | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 8 | GBT5789-M8X20-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-10.9-A2L |
Загрузка ...
|
|
| 9 | GBT5789-M6X25-8.8-A2L | Болт с шестигранной головкой и фланцем M6X25-8.8-A2L |
Загрузка ...
|
|
| 10 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 11 | TM6R586020008K | Труба стальная |
Загрузка ...
|
|
| 12 | TM6R586020037K | Труба стальная |
Загрузка ...
|
|
| 13 | TM6R586020009K | Труба стальная |
Загрузка ...
|
|
| 14 | TM6R586020011K | Труба стальная |
Загрузка ...
|
|
| 15 | GBT5789-M8X50-8.8-A2L | Болт с шестигранной головкой и фланцем M8X50-8.8-A2L |
Загрузка ...
|
|
| 16 | YB36.25.44-01 | Зажим трубный |
Загрузка ...
|
|
| 17 | TM6R586020046K | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 18 | TM6R586020018K | Комплект трубок стальных для выходного масла многоходового клапана 5 |
Загрузка ...
|
|
| 19 | TM6R586020047K | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 20 | GBT5789-M8X30-8.8-A2L | Болт с шестигранной головкой и фланцем M8X30-8.8-A2L |
Загрузка ...
|
|
| 21 | GBT5789-M8X55-8.8-A2L | Болт с фланцем M8X55-8.8-A2L |
Загрузка ...
|
|
| 22 | TM6R586020019K | Комплект трубок стальных для выходного масла многоходового клапана 6 |
Загрузка ...
|
|
| 23 | TM6R586020020K | Комплекттрубок стальных для выходного масла многоходового клапана 7 |
Загрузка ...
|
|
| 24 | TM6R586020013K | Кран шаровой обратный трубопровод 1 |
Загрузка ...
|
|
| 25 | TM6R586020012K | Кран шаровой подводящий трубопровод 1 |
Загрузка ...
|
|
| 26 | TG1854.403P.6 | Тройник в сборе |
Загрузка ...
|
|
| 27 | TF4F586010015K | Соединитель прямой M18ED-L12 |
Загрузка ...
|
|
| 27.1 | TF4F586010016K | Корпус прямой соединительный M18ED-L12 |
Загрузка ...
|
|
| 27.2 | TC02582030048 | Прокладка резиновая для разъема ED M18 |
Загрузка ...
|
|
| 28 | GBT70.1-M12X70-8.8 | Винт |
Загрузка ...
|
|
| 29 | GBT93-12-A3L | Шайба стандартная пружинная 12-A3L |
Загрузка ...
|
|
| 30 | TM7N586010003K | Сборка аккумуляторная |
Загрузка ...
|
|
| 31 | GBT5789-M10X25-8.8-A2L | Болт с шестигранной головкой M10X25-8.8-A2L |
Загрузка ...
|
|
| 32 | TM6R586020042K | Подвеска левого аккумулятора |
Загрузка ...
|
|
| 33 | TX1P402320009 | Узел прямого проходного соединителя ed g1/2 |
Загрузка ...
|
|
| 33.1 | TX1P402320010 | Штуцер проходной ed g1/2 |
Загрузка ...
|
|
| 33.2 | GV05705010008 | Прокладка резиновая уплотнительная соединения ED G1/2 |
Загрузка ...
|
|
| 34 | GBT5789-M12X20-8.8-A3L | Болт с фланцем M12X20-8.8-A3L |
Загрузка ...
|
|
| 35 | GBT3763-M22X1.5 | Гайка шестигранная тонкая для штуцеров с обжимным кольцом M22X1.5 |
Загрузка ...
|
|
| 36 | TM6R586020015K | Трубка подачи масла в аккумулятор |
Загрузка ...
|
|
| 37 | TM6R586020027K | Трубка подачи масла в аккумулятор |
Загрузка ...
|
|
| 38 | GBT5789-M8X40-8.8-A2L | Болт с шестигранной головкой и фланцем M8X40-8.8-A2L |
Загрузка ...
|
|
| 39 | TM6R586020041K | Опора аккумулятора правого |
Загрузка ...
|
|
| 40 | TM6R586020043K | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 41 | TL02402280013 | Диск маслосбрасывающий |
Загрузка ...
|
|
| 42 | GBT5789-M8X35-8.8-A2L | Болт с фланцем M8X35-8.8-A2L |
Загрузка ...
|
|
| 43 | GL04703010002 | Зажим трубы 3 отверстий |
Загрузка ...
|
|
| 44 | GBT70.1-M8X20-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником M8X20-8.8-A2L |
Загрузка ...
|
|
| 45 | TM6R586020038K | Крепление шарового крана |
Загрузка ...
|
|
| 46 | GBT5789-M6X12-8.8-A2L | Болт с шестигранной головкой и фланцем M6X12-8.8-A2L |
Загрузка ...
|
|
| 47 | TK5820873000 | Бачек масляный |
Загрузка ...
|
|
| 48 | TP7C554010122 | Крышка для сбора масла и пыли |
Загрузка ...
|
|
| 49 | TM7N586010031K | Стык |
Загрузка ...
|
|
| 50 | TM7N586010035K | Коронштейн сварной |
Загрузка ...
|
|
| 51 | TM6R586020031K | Маслопровод впускной переднего выхода |
Загрузка ...
|
|
| 52 | TM6R586020032K | Маслопровод возвратный переднего выхода |
Загрузка ...
|
|
| 53 | GBT70.1-M6X10-8.8-A2L | Винт |
Загрузка ...
|
|
| 54 | TM7N586010036K | Заглушка быстроразъемного соединения |
Загрузка ...
|
|
| 55 | GBT5789-M8X45-8.8-A2L | Болт с шестигранной головкой и фланцем M8X45-8.8-A2L |
Загрузка ...
|
|
| 56 | TM6R586020050K | Комплект сборки масляного блока |
Загрузка ...
|
|
| 56.1 | GBT2878.4-M18-PLEH-A3L-NBR | Пробка резьбовая с внутренним шестигранником |
Загрузка ...
|
|
| 56.2 | GV04701010036 | Пробка ED M10X1 |
Загрузка ...
|
|
| 56.3 | TM6R586020040K | Блок маслопровода |
Загрузка ...
|
|
| 56.4 | TC04400020003 | Фитинг регулируемый M18-12 в сборе |
Загрузка ...
|
|
| 56.4.1 | TC04400020002 | Соединение регулируемое M18-12 |
Загрузка ...
|
|
| 56.4.2 | TS09580010006 | Кольцо уплотнительное 15.3X2.2-M18X1.5 |
Загрузка ...
|
|
| 56.5 | TC04400010017 | Корпус прямого проходного соединителя M18-12 сборка |
Загрузка ...
|
|
| 56.5.1 | TG1654.402B-03 | Корпус прямого проходного соединителя l12-M18X1.5 |
Загрузка ...
|
|
| 56.5.2 | TS09580010006 | Кольцо уплотнительное 15.3X2.2-M18X1.5 |
Загрузка ...
|
|
| 57 | TC02582030046 | Клапан скорости опускания регулирующий |
Загрузка ...
|
|
| 58 | TM6R586020026K | Кран шаровой обратный трубопровод 2 |
Загрузка ...
|
|
| 59 | TM6R586020023K | Кран шаровой отводящий трубопровод 1 |
Загрузка ...
|
|
| 60 | TF4F562010203K | Клапан |
Загрузка ...
|
|
| 61 | GBT70.1-M6X60-8.8-A2L | Винт |
Загрузка ...
|
|
| 62 | GBT6177.1-M6-8-A2L | Гайка шестигранная с фланцем M6-8-A2L |
Загрузка ...
|
|
| 63 | TM6R586020033K | Зажим труб 15-15-15-15 |
Загрузка ...
|
|
| 64 | TM6R586020003K | Кронштейн |
Загрузка ...
|
|
| 65 | GBT5789-M6X20-8.8-A2L | Болт с шестигранной головкой и фланцем M6X20-8.8-A2L |
Загрузка ...
|
|
| 66 | TM6R586020022K | Комплект трубок стальных для выходного масла многоходового клапана 9 |
Загрузка ...
|
|
| 67 | TM6R586020021K | Комплект трубок стальных для выходного масла многоходового клапана 8 |
Загрузка ...
|
|
| 68 | TM6R586020002K | Трубка регулирования скорости масла |
Загрузка ...
|
|
| 69 | BZF0059-001 | Петля затяжная с кнопкой |
Загрузка ...
|
|
| 70 | TM6R586020048K | Кронштейн струбцины трубы |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
