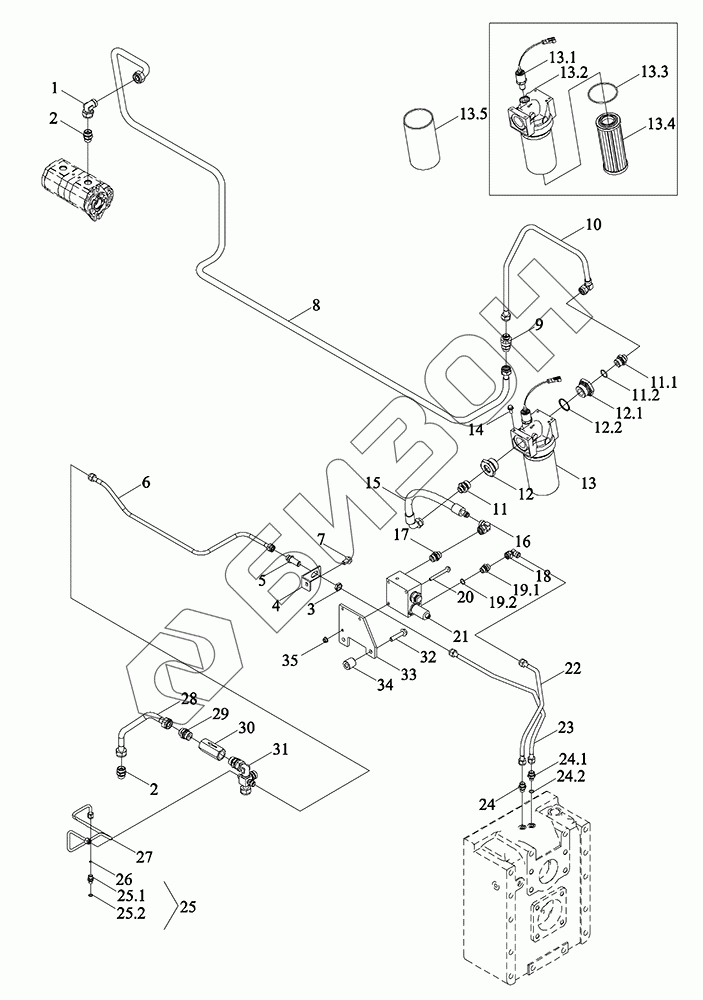

Графический каталог запасных частей к технике: LOVOL TM6R2A2204-006K. Трубопровод
1
2
2
3
4
5
6
7
8
9
10
11
11.1
11.2
12
12.1
12.2
13
13.1
13.2
13.3
13.4
13.5
14
15
16
17
18
19
19.1
19.2
20
21
22
23
24
24.1
24.2
25
25.1
25.2
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R403020000K | TM6R403020000K | Трубопровод |
Загрузка ...
|
|
| 1 | GBT3754-L18 | Фитинг комбинированный угловой с коническим уплотнением L18 |
Загрузка ...
|
|
| 2 | TC02582070006 | Сборная компинация прямого соединителя M22-18 |
Загрузка ...
|
|
| 3 | GBT3763-M18X1.5 | Гайка шестигранная тонкая для штуцеров с обжимным кольцом M18X1.5 |
Загрузка ...
|
|
| 4 | TM7R403070016 | Кронштейн струбцины трубы |
Загрузка ...
|
|
| 5 | GBT3748-L12 | Штуцер прямой для прохода через стену L12 |
Загрузка ...
|
|
| 6 | TM6R403010019K | Маслопровод |
Загрузка ...
|
|
| 7 | GBT5789-M12X20-8.8-A3L | Болт с фланцем M12X20-8.8-A3L |
Загрузка ...
|
|
| 8 | TM6R403020014K | Труба стальная |
Загрузка ...
|
|
| 9 | TF4F403010052K | Клапан обратный L15/0,5 бар |
Загрузка ...
|
|
| 10 | TM6R403020008K | Маслопровод |
Загрузка ...
|
|
| 11 | TY1S403010024K | Фитинги концевые прямые M27X2-15 |
Загрузка ...
|
|
| 11.1 | TY1S403010023K | Фитинг трубный M27X2 с прямым концом |
Загрузка ...
|
|
| 11.2 | TS09580010009 | Кольцо уплотнительное 23.6X2.9-M27X2 |
Загрузка ...
|
|
| 12 | TM7N403090009 | Фитинги концевые прямые с внутренней резьбой M42-M27 |
Загрузка ...
|
|
| 12.1 | TM7N403090008 | Корпус концевого прямого фитинга с внутренней резьбой M42-M27 |
Загрузка ...
|
|
| 12.2 | GBT19674.2-M42X2E | Кольцо уплотнительное M42X2E |
Загрузка ...
|
|
| 13 | TN2P403010057a | Фильтр среднего давления 240 |
Загрузка ...
|
|
| 13.1 | TP4M402010037a | Генератор моноэлектрический |
Загрузка ...
|
|
| 13.2 | TN2P403010063a | Основание фильтра |
Загрузка ...
|
|
| 13.3 | TN2P403010065 | Кольцо уплотнительное круглого сечения |
Загрузка ...
|
|
| 13.4 | TN2P403010062 | Элемент фильтрующий 240 |
Загрузка ...
|
|
| 13.5 | TN2P403010064 | Ткань технологическая фильтровальная |
Загрузка ...
|
|
| 14 | GBT5789-M8X20-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-10.9-A2L |
Загрузка ...
|
|
| 15 | TM6R403010013K | Труба отвода масла |
Загрузка ...
|
|
| 16 | GBT3754-L15 | Фитинг комбинированный угловой с коническим уплотнением L15 |
Загрузка ...
|
|
| 17 | TS17402030058 | Корпус прямого штуцера с цанговым зажимом M22-15 сборка |
Загрузка ...
|
|
| 18 | GBT3754-L12 | Фитинг комбинированный угловой с коническим уплотнением L12 |
Загрузка ...
|
|
| 19 | TC04400010017 | Корпус прямого проходного соединителя M18-12 сборка |
Загрузка ...
|
|
| 19.1 | TG1654.402B-03 | Корпус прямого проходного соединителя l12-M18X1.5 |
Загрузка ...
|
|
| 19.2 | TS09580010006 | Кольцо уплотнительное 15.3X2.2-M18X1.5 |
Загрузка ...
|
|
| 20 | GBT5789-M8X80-8.8-A2L | Болт с шестигранной головкой и фланцем M8X80-8.8-A2L |
Загрузка ...
|
|
| 21 | TR2P403030002a | Клапан электромагнитный |
Загрузка ...
|
|
| 22 | TM7R403020005a | Труба стальная |
Загрузка ...
|
|
| 23 | TM7R403070017 | Труба стальная |
Загрузка ...
|
|
| 24 | GL04701040005 | Фитинги концевые прямые в сборе 14-18 |
Загрузка ...
|
|
| 24.1 | GL04701040006 | Фитинг концевой прямой Корпус 14-18 |
Загрузка ...
|
|
| 24.2 | TS09580010004 | Кольцо уплотнительное 11.3X2.2-M14X1.5 |
Загрузка ...
|
|
| 25 | TK4031171000 | Корпус прямого проходного соединителя l8-M12X1.5 |
Загрузка ...
|
|
| 25.1 | TK4030300600 | Корпус прямого проходного соединителя l8-M12X1.5 |
Загрузка ...
|
|
| 25.2 | TS09580010003 | Кольцо уплотнительное 9.3X2.2-M12X1.5 |
Загрузка ...
|
|
| 26 | TK4030306800 | Шайба дроссельная |
Загрузка ...
|
|
| 27 | TM6R403010004K | Трубка |
Загрузка ...
|
|
| 28 | TM6R403010017K | Труба откачивающая |
Загрузка ...
|
|
| 29 | TS08582080021 | Штуцер |
Загрузка ...
|
|
| 30 | TK4030345000 | Клапан перепускной |
Загрузка ...
|
|
| 31 | TM6R403010016K | Труба стальная |
Загрузка ...
|
|
| 32 | GBT5789-M12X55-8.8-A3L | Болт |
Загрузка ...
|
|
| 33 | TM7R403020006 | Плита монтажная |
Загрузка ...
|
|
| 34 | TG4S582010050 | Патрубок |
Загрузка ...
|
|
| 35 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
