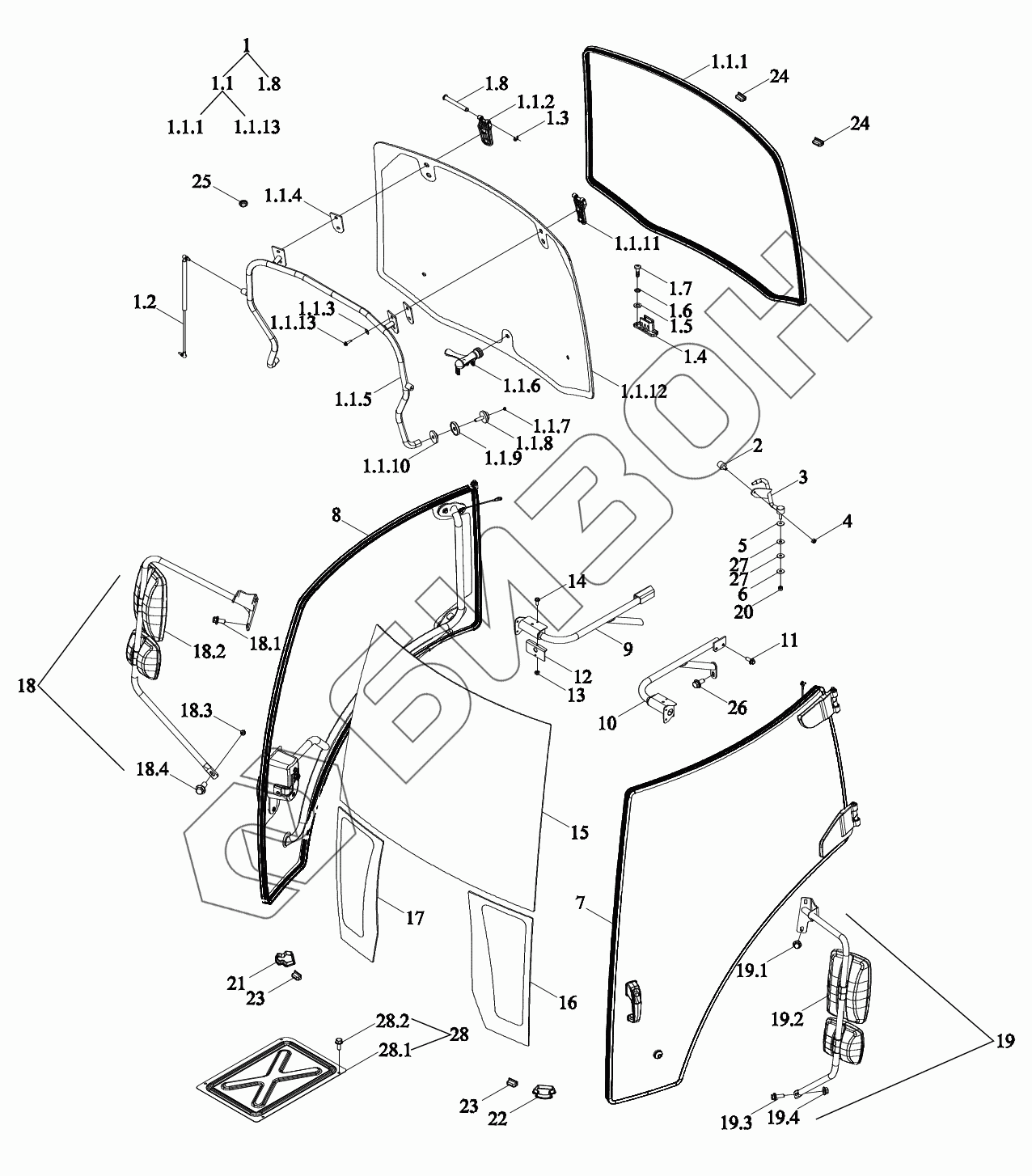

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Двери и стекла
1
1.1
1.1.1
1.1.2
1.1.3
1.1.4
1.1.5
1.1.6
1.1.7
1.1.8
1.1.9
1.1.10
1.1.11
1.1.12
1.1.13
1.2
1.3
1.4
1.5
1.6
1.7
1.8
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18.1
18.2
18.3
18.4
19
19.1
19.2
19.3
19.4
20
21
22
23
23
24
24
25
26
27
27
28
28.1
28.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N451030000K | TM7N451030000K | Кабина в сборе |
Загрузка ...
|
|
| TM7N451030001K | TM7N451030001K | Комплектующие кабины |
Загрузка ...
|
|
| 1 | TC03451026000K | Стекло заднее ветровое в сборе |
Загрузка ...
|
|
| 1.1 | TC03451026100 | Жалюзи |
Загрузка ...
|
|
| 1.1.1 | TS06451016108 | Уплотнение заднего окна |
Загрузка ...
|
|
| 1.1.2 | TS04451046130 | Подставка правый дверной петли заднего окна в сборе |
Загрузка ...
|
|
| 1.1.3 | GBT96.1-8-A0P | Шайба большая |
Загрузка ...
|
|
| 1.1.4 | TS04451046113 | Прокладка внутренняя петли заднего окна |
Загрузка ...
|
|
| 1.1.5 | TS06451016102 | Элемент сварной подлокотника заднего стекла |
Загрузка ...
|
|
| 1.1.6 | TS06451016109 | Узел ручки |
Загрузка ...
|
|
| 1.1.7 | TS04451013109 | Заглушка болта пластиковая литая |
Загрузка ...
|
|
| 1.1.8 | TS04451013106 | Болт из литого пластика |
Загрузка ...
|
|
| 1.1.9 | TD904.451C.2-10 | Прокладка стекла наружная |
Загрузка ...
|
|
| 1.1.10 | TD904.451C.2-09 | Прокладка стекла внутренняя |
Загрузка ...
|
|
| 1.1.11 | TS04451046120 | Подставка левый дверной петли заднего окна в сборе |
Загрузка ...
|
|
| 1.1.12 | TS06451016101 | Стекло |
Загрузка ...
|
|
| 1.1.13 | GBT5789-M8X25-8.8-A2L | Болт с шестигранной головкой и фланцем M8X25-8.8-A2L |
Загрузка ...
|
|
| 1.2 | TS06451016001 | Пружина газовая заднего стекла |
Загрузка ...
|
|
| 1.3 | GBT896-6 | Кольцо ограничительное |
Загрузка ...
|
|
| 1.4 | TS06451016003 | Держатель блокировки ручки заднего окна |
Загрузка ...
|
|
| 1.5 | GBT97.1-6-A0P | Шайба плоская |
Загрузка ...
|
|
| 1.6 | GBT93-6-A0P | Шайба стандартная пружинная |
Загрузка ...
|
|
| 1.7 | GBT818-M6X20-4.8 | Винт |
Загрузка ...
|
|
| 1.8 | TS06451016004 | Штифт петли заднего окна |
Загрузка ...
|
|
| 2 | TS04451012130 | Блок ограничительный в сборе |
Загрузка ...
|
|
| 3 | TS04451012101 | Элемент сварной левого полуоткрытого кронштейна |
Загрузка ...
|
|
| 4 | GBT6170-M10-8-A3L | Гайка шестигранная, тип 1 M10-8-A3L |
Загрузка ...
|
|
| 5 | TS04451012127 | Втулка нейлоновая |
Загрузка ...
|
|
| 6 | TS04451012128 | Шайбы нейлоновые |
Загрузка ...
|
|
| 7 | TC03451023000 | Дверь левая в сборе |
Загрузка ...
|
|
| 8 | TD1S451020002K | Дверь кабинета |
Загрузка ...
|
|
| 9 | TN1S451020060 | Кронштейн |
Загрузка ...
|
|
| 10 | TN1S451020055 | Кронштейн |
Загрузка ...
|
|
| 11 | GBT5789-M8X20-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-10.9-A2L |
Загрузка ...
|
|
| 12 | TD1S451020040K | Плита блока |
Загрузка ...
|
|
| 13 | GBT6177.1-M6-8-A2L | Гайка шестигранная с фланцем M6-8-A2L |
Загрузка ...
|
|
| 14 | GBT5789-M6X16-8.8-A2L | Болт с шестигранной головкой и фланцем M6X16-8.8-A2L |
Загрузка ...
|
|
| 15 | TS06451015001 | Стекло |
Загрузка ...
|
|
| 16 | TS06451015004 | Стекло |
Загрузка ...
|
|
| 17 | TS06451015005 | Стекло |
Загрузка ...
|
|
| 18 | TN1S451022000 | Зеркало задней обзорности |
Загрузка ...
|
|
| 18.1 | GBT16674.1-M8X16-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-8.8-A2L |
Загрузка ...
|
|
| 18.2 | TN1S451022001 | Зеркало задней обзорности |
Загрузка ...
|
|
| 18.3 | GBT6177.1-M10-8-A3L | Гайка с фланцем M10-8-A3L |
Загрузка ...
|
|
| 18.4 | GBT16674.1-M10X25-8.8-A3L | Болт шестигранный фланцевый M10X25-8.8-A3L |
Загрузка ...
|
|
| 19 | TN1S451021000 | Зеркало задней обзорности |
Загрузка ...
|
|
| 19.1 | GBT16674.1-M8X16-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-8.8-A2L |
Загрузка ...
|
|
| 19.2 | TN1S451021001 | Зеркало задней обзорности |
Загрузка ...
|
|
| 19.3 | GBT16674.1-M10X25-8.8-A3L | Болт шестигранный фланцевый M10X25-8.8-A3L |
Загрузка ...
|
|
| 19.4 | GBT6177.1-M10-8-A3L | Гайка с фланцем M10-8-A3L |
Загрузка ...
|
|
| 20 | GBT889.1-M10-8-A3L | Контргайки (тип 1 неметаллическая вставка шестиугольной) M10-8-A3L |
Загрузка ...
|
|
| 21 | TS06811010009 | Кольцо стопорное 2 |
Загрузка ...
|
|
| 22 | TS06811010008 | Кольцо стопорное 1 |
Загрузка ...
|
|
| 23 | TS06451011274 | Прокладка стекла опорная |
Загрузка ...
|
|
| 24 | TS06451011269 | Прокладка стекла опорная |
Загрузка ...
|
|
| 25 | FT65.48.093 | Шайба резиновая для прохождения проводов 1 |
Загрузка ...
|
|
| 26 | GBT5789-M10X20-8.8-A3L | Болт с шестигранной головкой и фланцем M10X20-8.8-A3L |
Загрузка ...
|
|
| 27 | GBT96.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 28 | TS06451012800 | Крышка смотровая коробки передач в сборе |
Загрузка ...
|
|
| 28.1 | TS06451012801 | Подставка смотровой крышки коробки передач в сборе |
Загрузка ...
|
|
| 28.2 | GBT5789-M6X16-8.8-A2L | Болт с шестигранной головкой и фланцем M6X16-8.8-A2L |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
