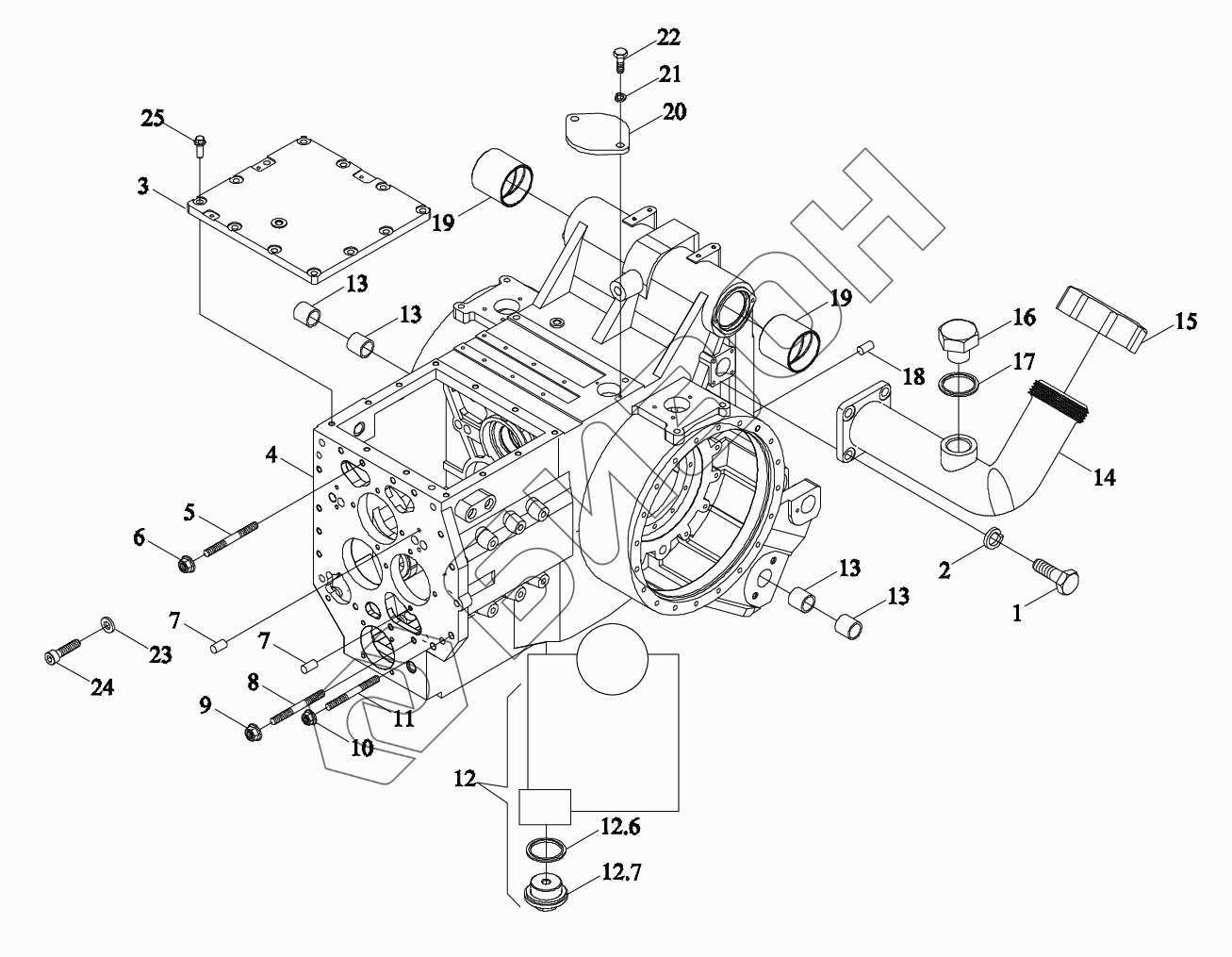

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Картер заднего моста

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7
8
9
10
11
12
12.6
12.7
13
13
13
13
14
15
16
17
18
19
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали Цена
TK3840300000 TK3840300000 Картер заднего моста в сборе
Загрузка ...
1 GBT5783-M10X25-8.8-A3L Болт с шестигранной головкой
Загрузка ...
2 GBT93-10-A3L Гровер
Загрузка ...
3 TK3840000200b Крышка верхняя
Загрузка ...
4 TK3840300100g Корпус картера
Загрузка ...
5 GBT899-AM20-M20X55-10.9-A3L Шпилька с двойной головкой
Загрузка ...
6 SPL-CO-M20-F3 Гайка с фланцем
Загрузка ...
7 GBT119.1-16M6X30-A3L Штырь цилиндрический
Загрузка ...
8 TM7N384010007 Шпилька с двойной головкой
Загрузка ...
9 SPL-CO-M16-F3 Гайка с фланцем
Загрузка ...
10 SPL-CO-M14-F3 Гайка фланца наговора
Загрузка ...
11 GBT899-AM14-M14X45-10.9-A3L Шпилька с двойной головкой
Загрузка ...
12 TC05372020034 Пробка масляная
Загрузка ...
12.6 TS09580010011 Кольцо в форме О
Загрузка ...
12.7 TC05372020033 Пробка масляная
Загрузка ...
13 TK3840001100 Втулка
Загрузка ...
14 TK3840001300 Патрубок маслозаливной
Загрузка ...
15 FT800.38.017 Крышка заливной горловины
Загрузка ...
16 TK3840300200 Заглушка
Загрузка ...
17 JBT982-30 Шайба комбинированная уплотнительная
Загрузка ...
18 GBT119.1-16M6X26-A3L Штырь цилиндрический
Загрузка ...
19 TK3840000900 Втулка подъемная
Загрузка ...
20 TK3840001200 Заглушка
Загрузка ...
21 GBT93-8-A3L Гровер
Загрузка ...
22 GBT5783-M8X20-8.8-A2L Болт с шестигранной головкой
Загрузка ...
23 FT800.39.130 Шайба
Загрузка ...
24 GBT70.1-M20X60-10.9-A9L Винт с цилиндрической головкой с внутренним шестигранником
Загрузка ...
25 GBT16674.1-M14X40-10.9-A3L Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
