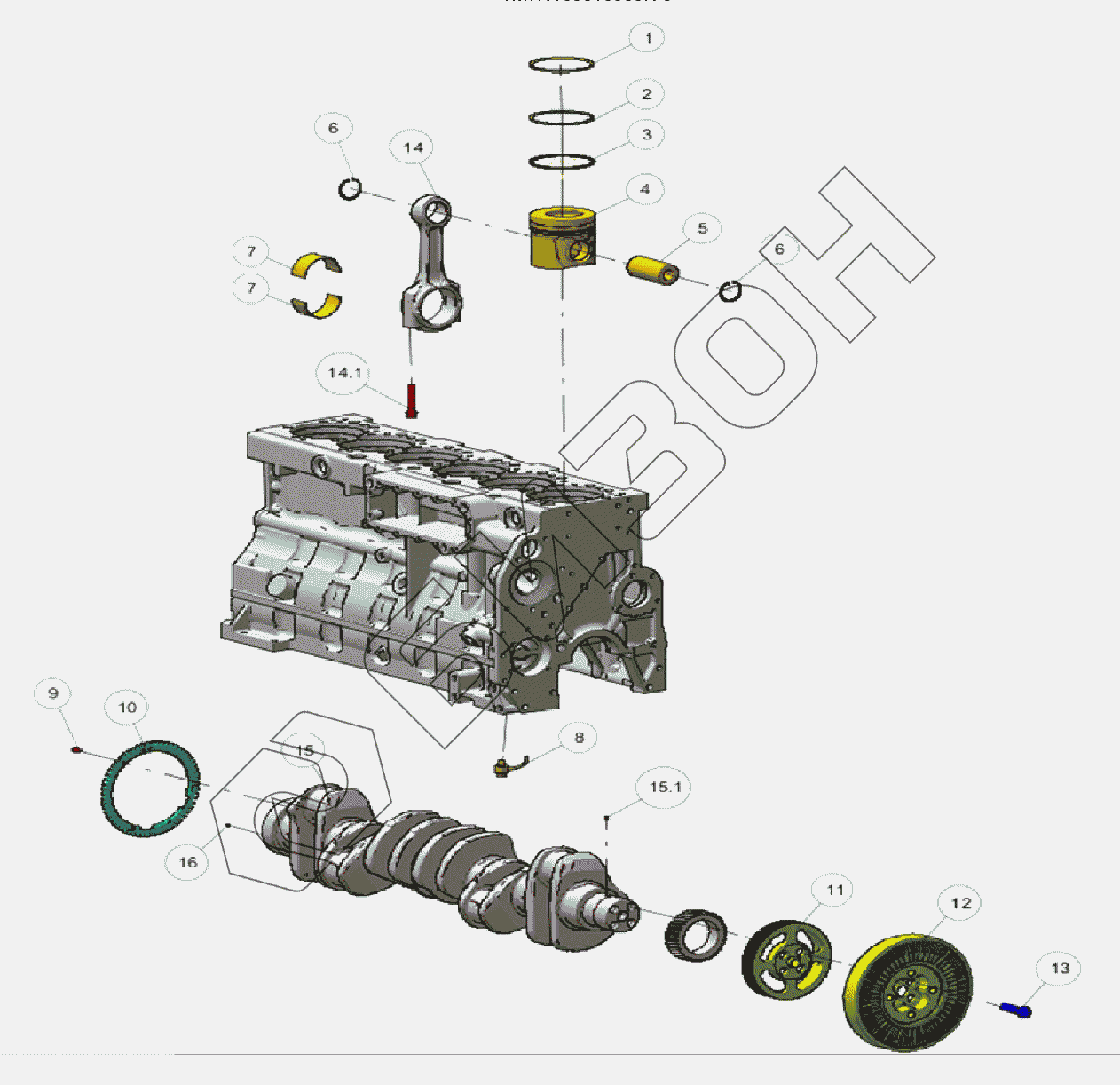

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Коленчатый вал, поршень, шатун

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
14.1
15
15.1
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM7N100010000K TM7N100010000K Двигатель в сборе
Загрузка ...
1 D05-107-31Y Кольцо трапецеидальное
Загрузка ...
2 D05-108-31Y Кольцо коническое
Загрузка ...
3 D05-002-34 Кольцо масляное
Загрузка ...
4 S00016602 Поршень
Загрузка ...
5 D05-112-40 Палец поршневой
Загрузка ...
6 B00001039 Кольцо ограничительное
Загрузка ...
7 D05-113-31 Вкладыш
Загрузка ...
8 D02A-030-03 Сопло охлаждающего разбрызгивателя
Загрузка ...
9 S00023946 Винт
Загрузка ...
10 S00038771 Диск сигнальный
Загрузка ...
11 D06A-111-30 Шкив
Загрузка ...
12 S00030105 Элемент амортизатора
Загрузка ...
13 D06A-109-30 Болт
Загрузка ...
14 S00010481 Шатун
Загрузка ...
14.1 S00012173 Болт
Загрузка ...
15 S00038783 Вал коленчатый
Загрузка ...
15.1 D06A-110-01 Штырь цилиндрический
Загрузка ...
16 B00000116 Штырь цилиндрический
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
