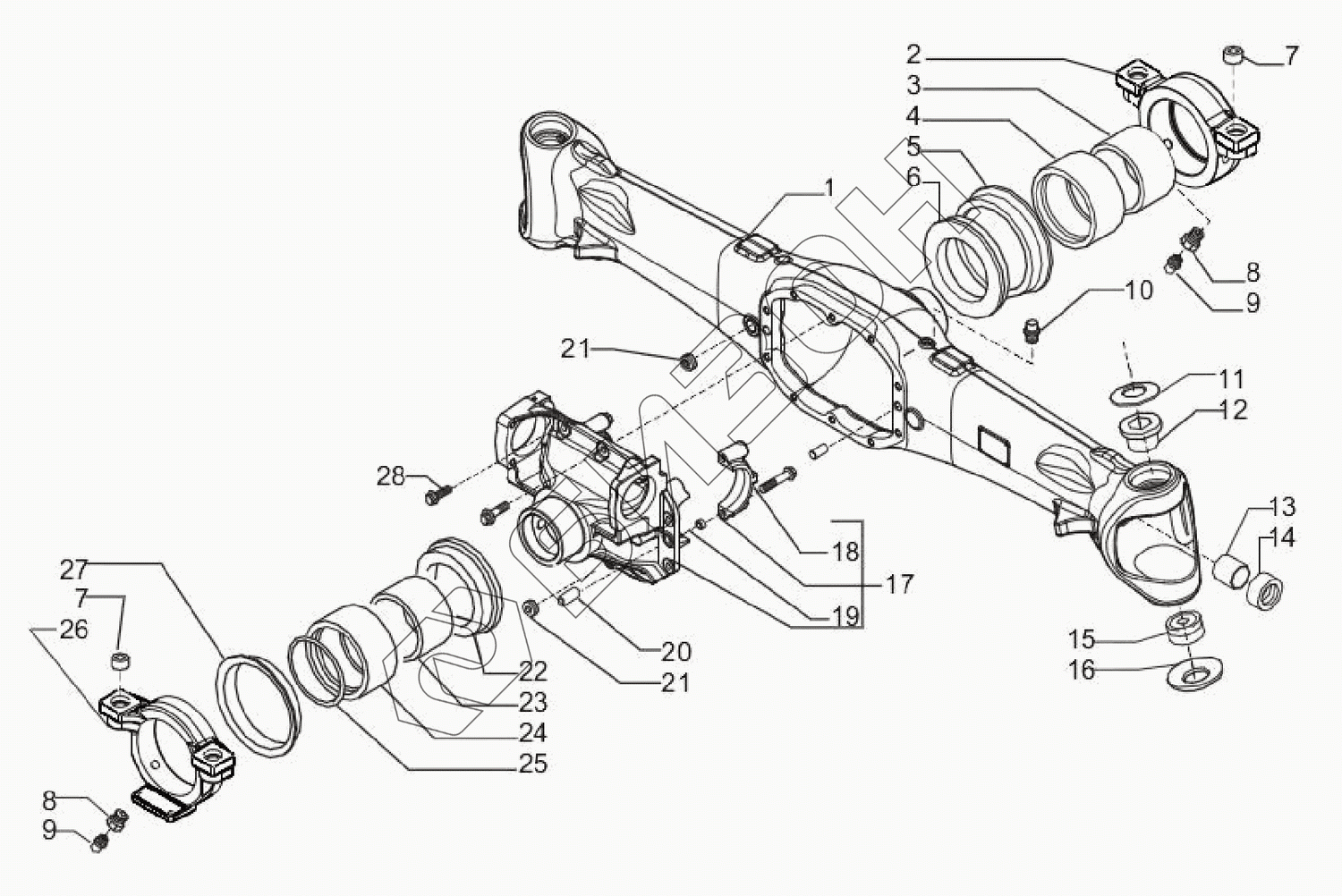

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Корпус картера

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали Цена
TQ1904.311.1-1 TQ1904.311.1-1 Корпус картера
Загрузка ...
1 146013 Картер моста
Загрузка ...
2 381492 Основание опорное
Загрузка ...
3 101565 Втулка
Загрузка ...
4 101575 Втулка
Загрузка ...
5 028215 Кольцо герметическое
Загрузка ...
6 127376 Шайба упорная
Загрузка ...
7 116529 Втулка
Загрузка ...
8 126634 Болт
Загрузка ...
9 024210 Пара смазочного сопла
Загрузка ...
10 104988 Пробка вентиляционная
Загрузка ...
11 128633 Подушка
Загрузка ...
12 147863 Втулка
Загрузка ...
13 116962 Втулка
Загрузка ...
14 145761 Кольцо герметическое
Загрузка ...
15 123726 Подшипник
Загрузка ...
16 128630 Подушка
Загрузка ...
17 141428 Кресло
Загрузка ...
18 126022 Болт
Загрузка ...
19 072235 Втулка
Загрузка ...
20 087660 Штырь
Загрузка ...
21 128050 Ввёртыш
Загрузка ...
22 133582 Шайба упорная
Загрузка ...
23 124592 Втулка
Загрузка ...
24 123475 Втулка
Загрузка ...
25 028498 Шайба
Загрузка ...
26 381491 Упор
Загрузка ...
27 028640 Кольцо герметическое
Загрузка ...
28 125827 Болт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
