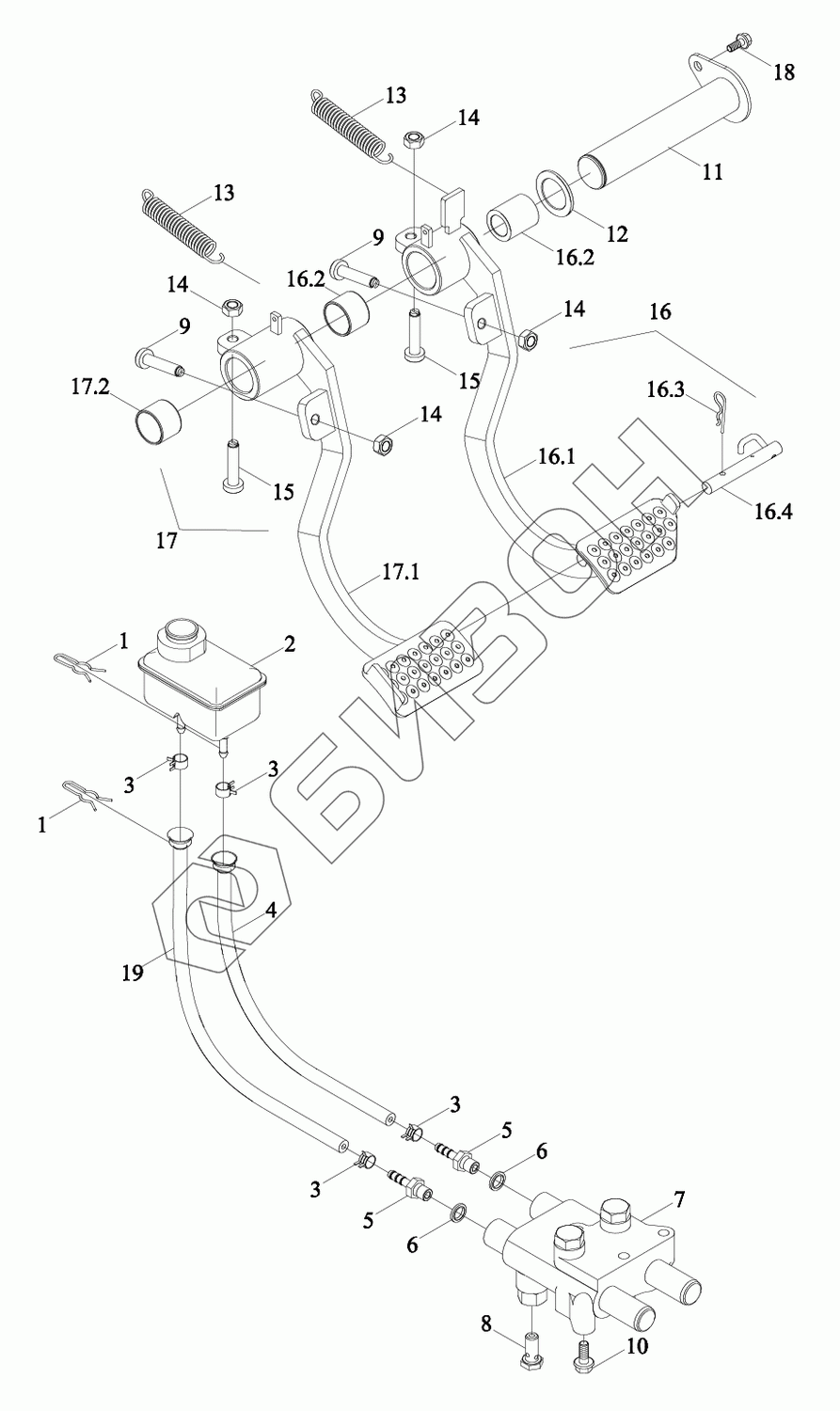

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Механизм управления тормозами 1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
3
3
3
4
5
5
6
6
7
8
9
9
10
11
12
13
13
14
14
14
14
15
15
16
16.1
16.2
16.2
16.3
16.4
17
17.1
17.2
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
TN1S433040000 TN1S433040000 Управление тормозами
Загрузка ...
1 TG1204.433-04 Кольцо стопорное
Загрузка ...
2 TG1204.433.2a Маслобак для тормоза
Загрузка ...
3 Q673B115 Обруч стальной ленты эластичный
Загрузка ...
4 TN1S433020009 Труба входная
Загрузка ...
5 TK4330001800 Стык
Загрузка ...
6 JBT982-12 Шайба комбинированная уплотнительная
Загрузка ...
7 FT800A.43C.018 Носос тормозной
Загрузка ...
8 TK4330004100 Винт
Загрузка ...
9 FT800.43.103 Винт
Загрузка ...
10 GBT5789-M10X25-8.8-A3L Болт с фланцем
Загрузка ...
11 TN1S433040005 Вал упорный
Загрузка ...
12 TF1004.433-01 Втулка отсечная
Загрузка ...
13 TD800.43-01 Пружина
Загрузка ...
14 GBT6170-M10-8-A3L Гайка
Загрузка ...
15 FT800.43.030 Винт
Загрузка ...
16 TN1S433040001 Подножка
Загрузка ...
16.1 TN1S433040002 Рычаг качающийся
Загрузка ...
16.2 TD2C212010014 Втулка
Загрузка ...
16.3 GBT879.1-5X16 Штырь цилиндрический эластичный
Загрузка ...
16.4 FT800A.43.065 Рычаг блокировки
Загрузка ...
17 TN1S433020010 Подножка
Загрузка ...
17.1 TN1S433020012 Подножка
Загрузка ...
17.2 TD2C212010014 Втулка
Загрузка ...
18 GBT5789-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
19 TN1S433020015 Труба подачи масла
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
