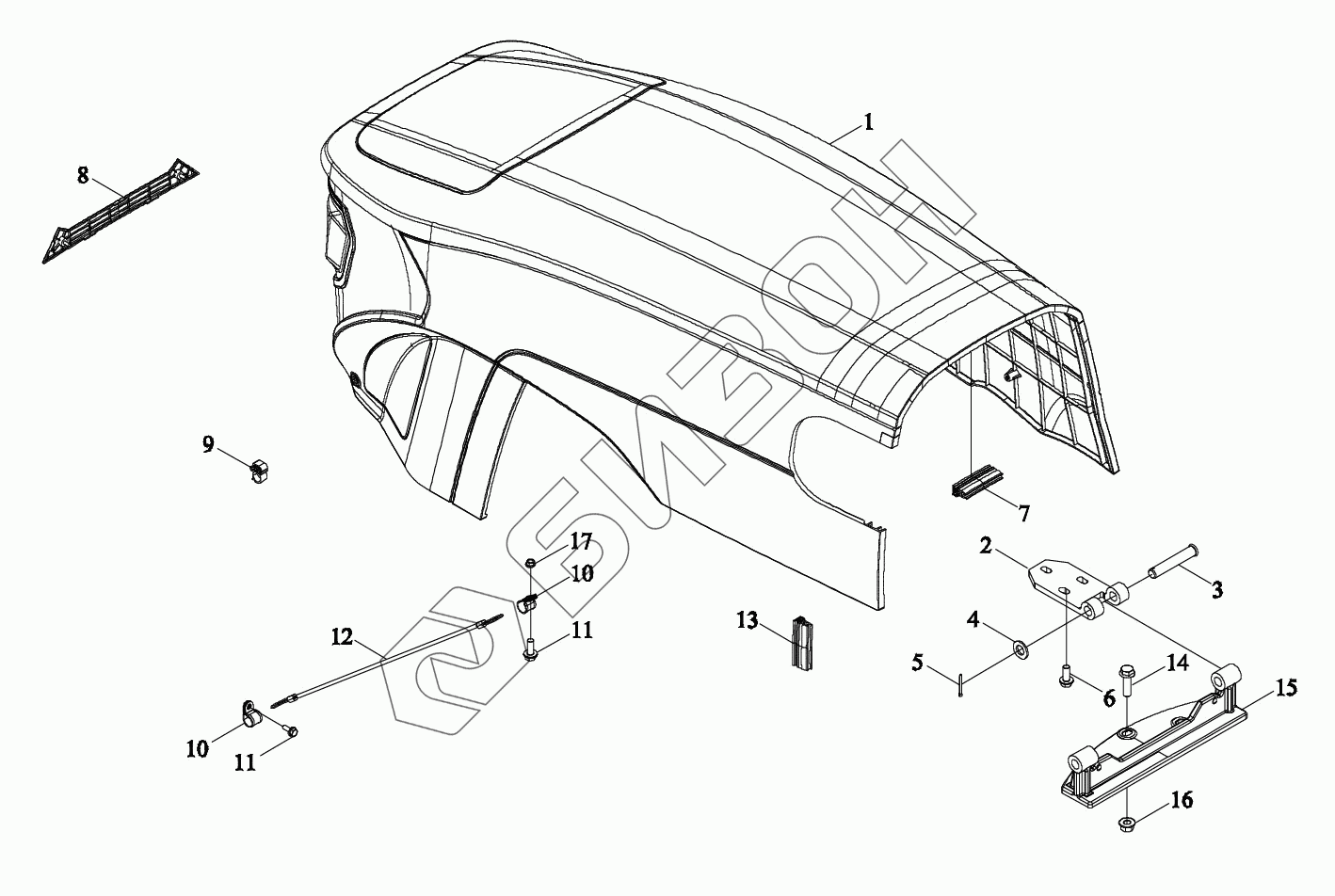

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Монтажный блок капота 1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM7N471010000K TM7N471010000K Капот в сборе
Загрузка ...
1 TM7N471010001K Капот
Загрузка ...
2 TS06471041008 Подушка шарнирная
Загрузка ...
3 GBT882-B16X90 Вал штыря
Загрузка ...
4 GBT97.1-16-A3L Шайба плоская
Загрузка ...
5 GBT91-3.2X32-A3L Шплинт
Загрузка ...
6 GBT5789-M10X25-8.8-A3L Болт с фланцем
Загрузка ...
7 BZF0063-071 Прокладка уплотнения
Загрузка ...
8 TG2S471011036 Крышка архитектурная
Загрузка ...
9 BZF0063-604 Прокладка уплотнения
Загрузка ...
10 TS06471010013 Зажим трубный
Загрузка ...
11 GBT5789-M8X20-8.8-A2L Болт с фланцем
Загрузка ...
12 TC05471070060 Шнур ограничительный
Загрузка ...
13 BZF0063-072 Прокладка уплотнения
Загрузка ...
14 GBT5789-M12X40-8.8-A3L Болт с фланцем
Загрузка ...
15 TG1204.475-01 Подушка шарнирная
Загрузка ...
16 GBT6177.1-M12-8-A3L Гайка с фланцем
Загрузка ...
17 GBT6177.1-M8-8-A2L Гайка с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
