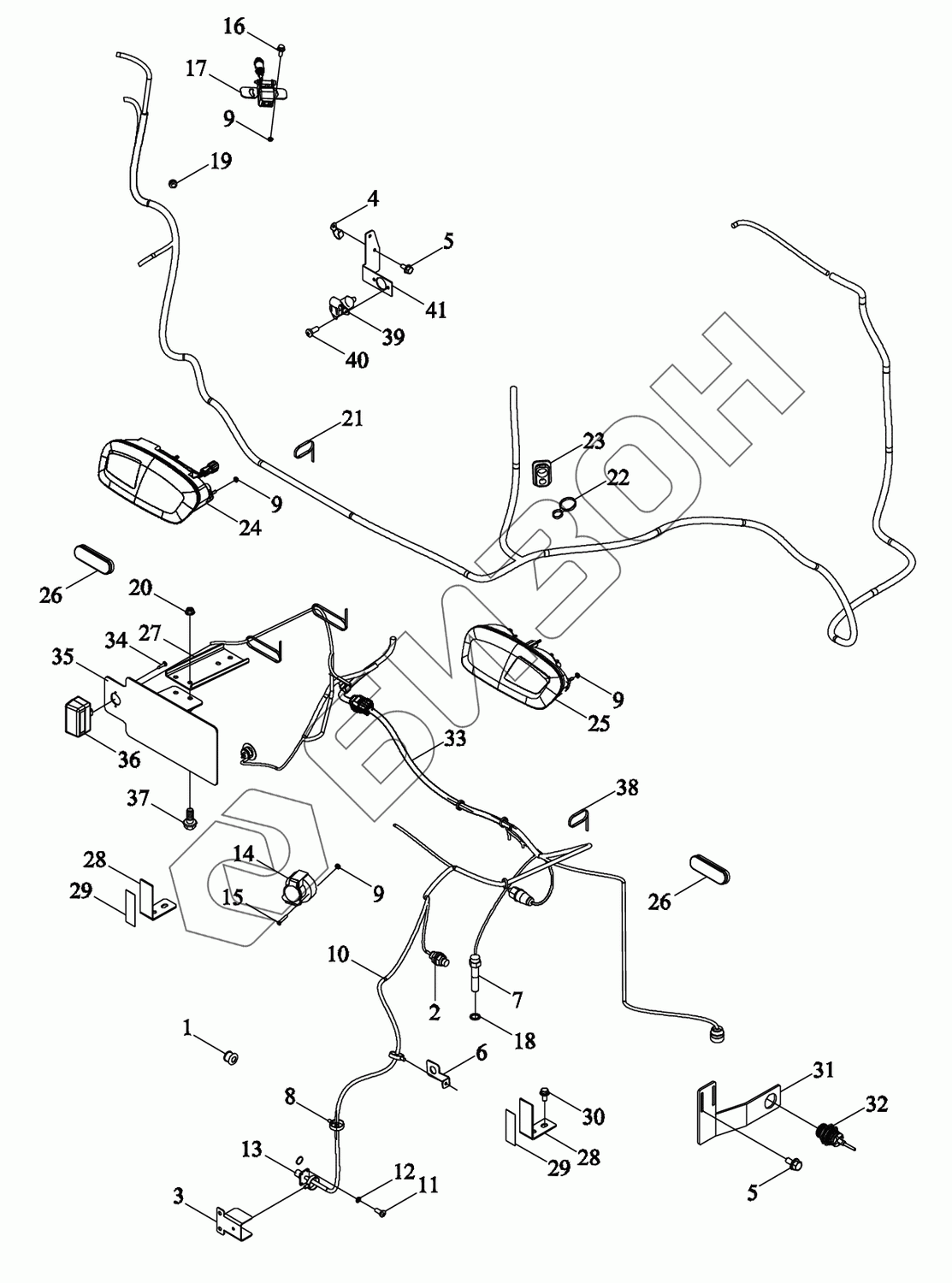

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Монтажный блок жгута провода заднего освещения
1
2
3
4
5
5
6
7
8
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N484020000K | TM7N484020000K | Монтажный блок жгута провода заднего освещения в сборе |
Загрузка ...
|
|
| TP4M485050002 | TP4M485050002 | Кронштейн жгута проводов |
Загрузка ...
|
|
| 1 | TK4880504000 | Кольцо резиновое для перехода через линию |
Загрузка ...
|
|
| 2 | TK4880004000 | Выключатель |
Загрузка ...
|
|
| 3 | TK4880503000 | Колпачок защитный |
Загрузка ...
|
|
| 4 | FT65.48.097 | Зажим для фиксации жгута проводов 2 |
Загрузка ...
|
|
| 5 | GBT5789-M6X12-8.8-A2L | Болт с шестигранной головкой и фланцем M6X12-8.8-A2L |
Загрузка ...
|
|
| 6 | TK4880000300 | Пластина фиксирующая жгута датчика pto |
Загрузка ...
|
|
| 7 | TN1S484020007 | Датчик скорости |
Загрузка ...
|
|
| 8 | 3203505D9-L | Стяжка кабельная |
Загрузка ...
|
|
| 9 | GBT6177.1-M5-8-A2L | Гайка шестигранная с фланцем M5-8-A2L |
Загрузка ...
|
|
| 10 | TM7N484020001K | Жгут проводов |
Загрузка ...
|
|
| 11 | GBT818-M4X10-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M4X10-4.8-A2L |
Загрузка ...
|
|
| 12 | GBT93-4-A3L | Шайба стандартная пружинная 4-A3L |
Загрузка ...
|
|
| 13 | TK4880003000 | Датчик скорости вращения PTO |
Загрузка ...
|
|
| 14 | TD900.484.2 | Розетка штепсельная заднего прицепа |
Загрузка ...
|
|
| 15 | GBT819.1-M5X35-4.8-A1L | Винт с потайной головкой с поперечной канавкой |
Загрузка ...
|
|
| 16 | GBT5789-M5X12-8.8-A2L | Болт с шестигранной головкой и фланцем M5X12-8.8-A2L |
Загрузка ...
|
|
| 17 | BZF0077-003 | Камера |
Загрузка ...
|
|
| 18 | JBT982-18 | Шайба комбинированная уплотнительная 18 |
Загрузка ...
|
|
| 19 | FT65.48.094 | Диафрагма резиновая |
Загрузка ...
|
|
| 20 | GBT6177.1-M10-8-A3L | Гайка с фланцем M10-8-A3L |
Загрузка ...
|
|
| 21 | Q67405200 | Стяжка пластиковая |
Загрузка ...
|
|
| 22 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 23 | TS04486010010 | Шайба резиновая для прохождения проводов |
Загрузка ...
|
|
| 24 | TS06484010001 | Фонарь задний |
Загрузка ...
|
|
| 25 | TS06484010002 | Фонарь задний |
Загрузка ...
|
|
| 26 | TS06484010005 | Отражатель ответный |
Загрузка ...
|
|
| 27 | TC05484150005K | Стойка опорная номерного знака |
Загрузка ...
|
|
| 28 | TK4840206000 | Пластина фиксирующая для отражающей наклейки |
Загрузка ...
|
|
| 29 | TA3C484010001 | Наклейка отражающая |
Загрузка ...
|
|
| 30 | GBT5789-M10X20-8.8-A2L | Болт с шестигранной головкой и фланцем M10X20-8.8-A2L |
Загрузка ...
|
|
| 31 | TM7N484150002 | Кронштейн |
Загрузка ...
|
|
| 32 | TX1P484040002 | Выключатель |
Загрузка ...
|
|
| 33 | TD2S489020005 | Фидер |
Загрузка ...
|
|
| 34 | GBT845-ST3.5X16 | Винт с поперечным пазом |
Загрузка ...
|
|
| 35 | TC05484150001K | Сварка кронштейна фонаря освещения номерного знака |
Загрузка ...
|
|
| 36 | TA700.484A.2.1 | Фонарь освещения номерного знака |
Загрузка ...
|
|
| 37 | GBT5789-M10X20-8.8-A3L | Болт с шестигранной головкой и фланцем M10X20-8.8-A3L |
Загрузка ...
|
|
| 38 | Q67405400 | Лента стяжная |
Загрузка ...
|
|
| 39 | BZF0076-003 | Розетка |
Загрузка ...
|
|
| 40 | GBT818-M5X12-4.8-A2L | Винт M5X12-4.8-A2L |
Загрузка ...
|
|
| 41 | TM7N484020002K | Плита монтажная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
