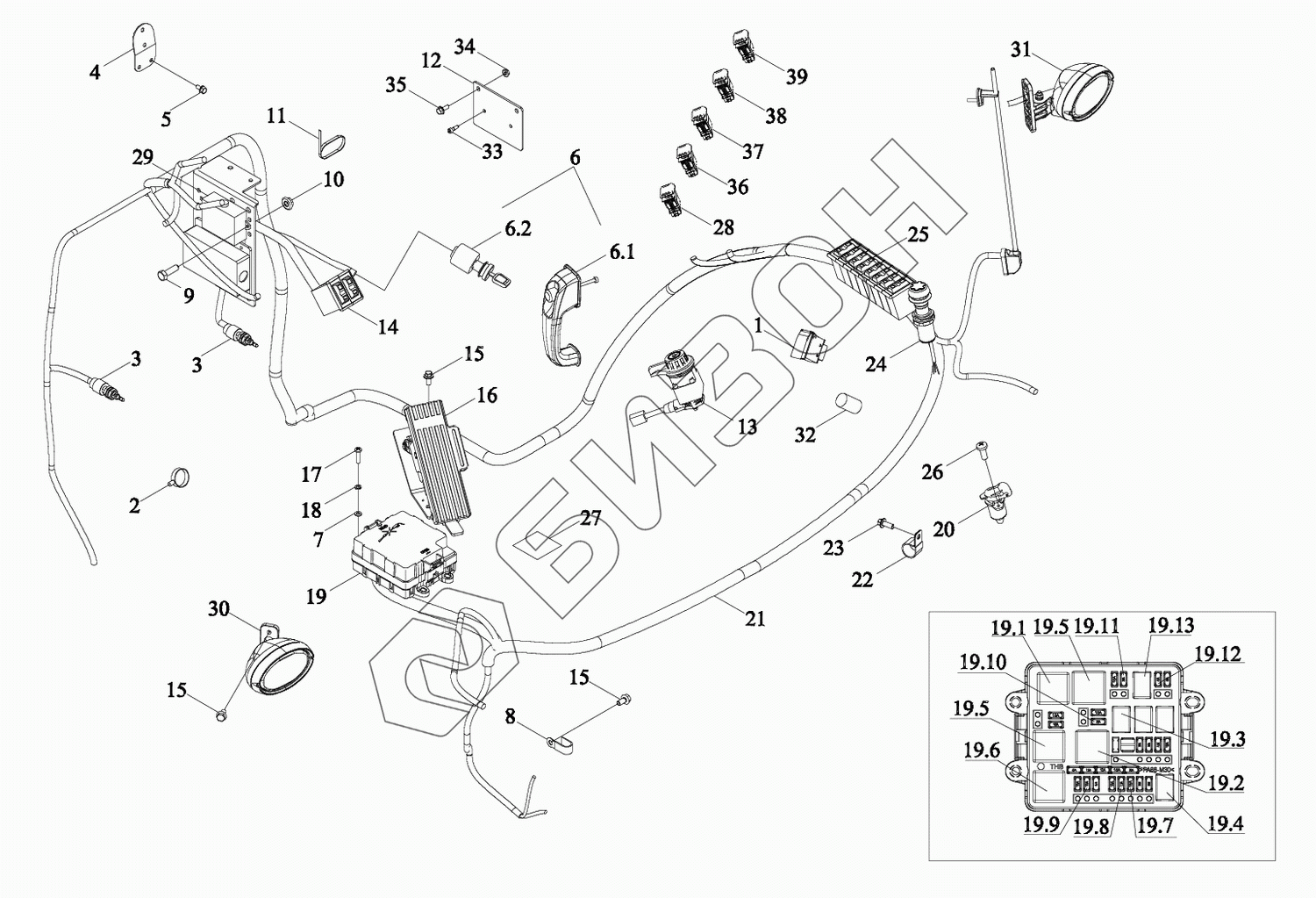

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Монтажный блок жгута проводов кузова
1
2
3
3
4
5
6
6.1
6.2
7
8
9
10
11
12
13
14
15
15
15
16
17
18
19
19.1
19.2
19.3
19.4
19.5
19.5
19.6
19.7
19.8
19.9
19.10
19.11
19.12
19.13
20
21
22
23
24
25
26
27
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N482030000K | TM7N482030000K | Монтажный блок жгута проводов кузова в сборе |
Загрузка ...
|
|
| 1 | GMV1802080011 | Устройство зарядное |
Загрузка ...
|
|
| 2 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 3 | RV03701000007 | Переключатель нормально закрытый |
Загрузка ...
|
|
| 4 | TD2S482100010 | Кронштейн |
Загрузка ...
|
|
| 5 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TQ1S482030005 | Замок |
Загрузка ...
|
|
| 6.1 | TS04451013240 | Ручка |
Загрузка ...
|
|
| 6.2 | TQ1S482030006 | Замок зажигания |
Загрузка ...
|
|
| 7 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 8 | FT65.48.095 | Зажим для крепления жгута проводов-1 |
Загрузка ...
|
|
| 9 | GBT5783-M5X16-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 10 | GBT6177.1-M5-10-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 11 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 12 | TN1S482100004 | Плита монтажная |
Загрузка ...
|
|
| 13 | BZF0074-005 | Газ ручной(электронный) |
Загрузка ...
|
|
| 14 | TP4M482010004 | Выключатель |
Загрузка ...
|
|
| 15 | GBT70.1-M8X30-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 16 | BZF0074-006 | Педаль газа(электронная) |
Загрузка ...
|
|
| 17 | GBT818-M6X25-4.8-A2L | Винт с крестообразным шлицем и цилиндрической головкой |
Загрузка ...
|
|
| 18 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 19 | TM7N482030004K | Коробка электрооборудования |
Загрузка ...
|
|
| 19.1 | FT300.48.513 | Реле |
Загрузка ...
|
|
| 19.2 | TG4S482010005 | Реле главного питания |
Загрузка ...
|
|
| 19.3 | TG4S482010006 | Реле |
Загрузка ...
|
|
| 19.4 | TH04482020006 | Реле малогабаритные общего назначения |
Загрузка ...
|
|
| 19.5 | FT300.48D.2.2.2 | Реле предварительного нагрева |
Загрузка ...
|
|
| 19.6 | TS06482010004 | Реле |
Загрузка ...
|
|
| 19.7 | TD9600002200 | Предохранитель |
Загрузка ...
|
|
| 19.8 | TD9600001900 | Предохранитель |
Загрузка ...
|
|
| 19.9 | TD9600002100 | Предохранитель |
Загрузка ...
|
|
| 19.10 | TD9600002500 | Защелка |
Загрузка ...
|
|
| 19.11 | TD9600002300 | Предохранитель |
Загрузка ...
|
|
| 19.12 | TD9600001800 | Предохранитель |
Загрузка ...
|
|
| 19.13 | TG4S482010007 | Реле |
Загрузка ...
|
|
| 20 | BZF0076-003 | Розетка |
Загрузка ...
|
|
| 21 | TM7N482030001aK | Жгут проводов |
Загрузка ...
|
|
| 22 | BZF0032.1-005 | Скоба зажимная |
Загрузка ...
|
|
| 23 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 24 | P5P48101001 | Выключатель |
Загрузка ...
|
|
| 25 | TM7N482030003K | Выключатель |
Загрузка ...
|
|
| 26 | GBT818-M5X12-4.8-A2L | Винт |
Загрузка ...
|
|
| 27 | TM7N482030005K | Маркировка |
Загрузка ...
|
|
| 29 | TN1S482040002 | Коробка управления |
Загрузка ...
|
|
| 30 | TR2S484060002 | Плита |
Загрузка ...
|
|
| 31 | TR2S484060003 | Освещение заднее |
Загрузка ...
|
|
| 32 | GFL1801010009 | Розетка для зарядки мобильного телефона |
Загрузка ...
|
|
| 33 | GBT70.1-M5X16-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 34 | GBT6177.1-M6-10-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 35 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 40 | TM7N482080002 | Линия перехода |
Загрузка ...
|
|
| 41 | TS06484010015 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
