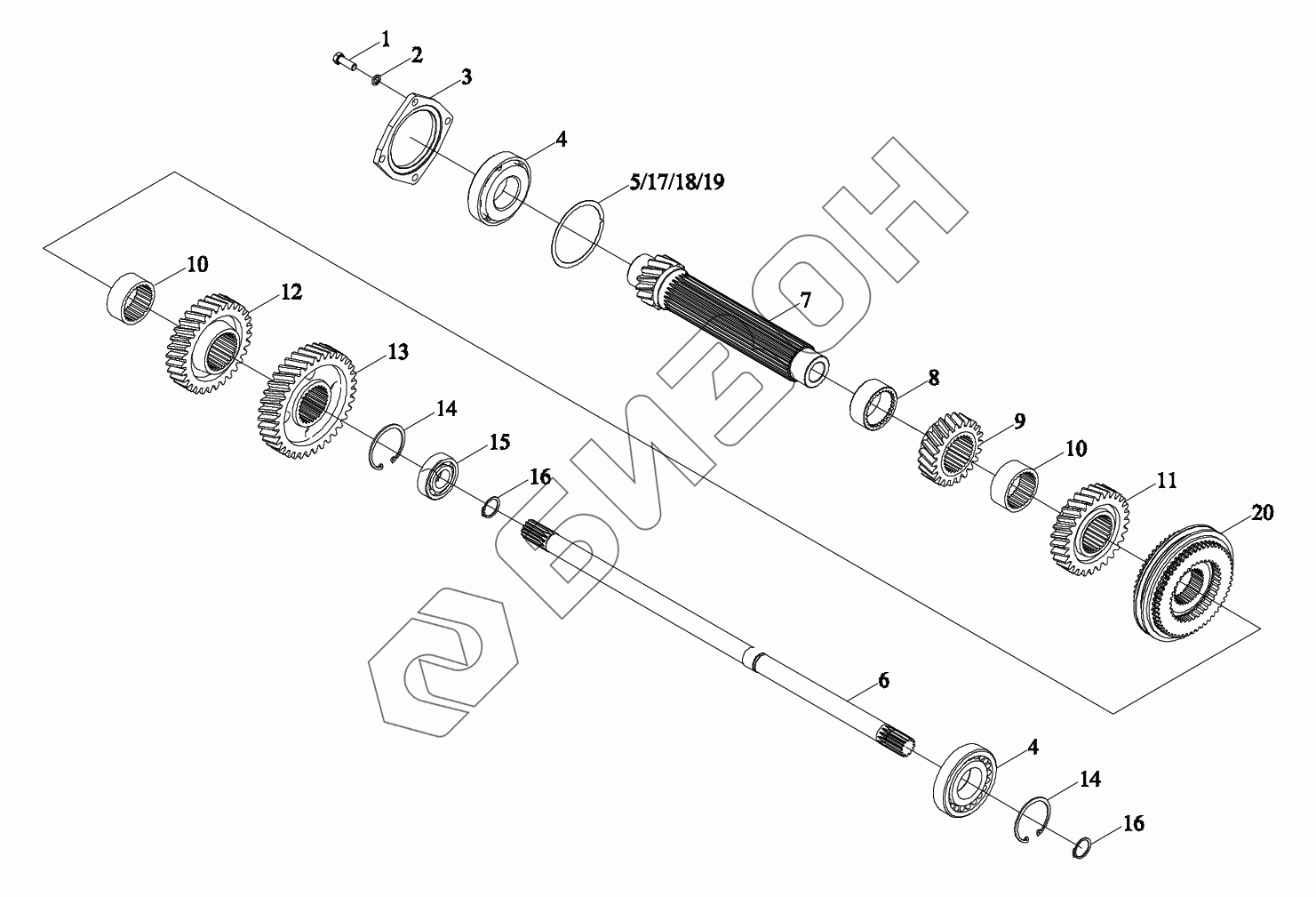

Графический каталог запасных частей к технике: LOVOL TM7N1A2604-002K. Основная коробка передач 1
1
2
3
4
4
5
6
7
8
9
10
10
11
12
13
14
14
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N381010000 | TM7N381010000 | Коробка передач основная в сборе |
Загрузка ...
|
|
| 1 | GBT5783-M12X35-8.8-O | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 3 | TK3810001800 | Крышка торцевая |
Загрузка ...
|
|
| 4 | GBT297-30312 | Подшипники конические роликовые |
Загрузка ...
|
|
| 5 | BZF0002.2-051 | Прокладка регулировочная |
Загрузка ...
|
|
| 6 | TK3810700900 | Вал |
Загрузка ...
|
|
| 7 | TK3810700300 | Вал шестеренчатый |
Загрузка ...
|
|
| 8 | TK3810001600 | Втулка отсечная |
Загрузка ...
|
|
| 9 | TM7N381010007 | Колесо зубчатое |
Загрузка ...
|
|
| 10 | TK3720000500 | Втулка отсечная |
Загрузка ...
|
|
| 11 | TM7N381010006 | Колесо зубчатое |
Загрузка ...
|
|
| 12 | TM7N381010005 | Колесо зубчатое |
Загрузка ...
|
|
| 13 | TM7N381010004 | Колесо зубчатое |
Загрузка ...
|
|
| 14 | GBT893.1-80 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 15 | GBT276-6307 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 16 | GBT894.1-35 | Кольцо стопорное |
Загрузка ...
|
|
| 17 | TK3810001700 | Подушка |
Загрузка ...
|
|
| 18 | TK3810003600 | Подушка |
Загрузка ...
|
|
| 19 | TK3810003700 | Подушка |
Загрузка ...
|
|
| 20 | TM7N381010013 | Синхронизатор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
